Добрый вечер, Сергей Эдуардович!US5MSQ писал(а):1. Нет, подбирать не нужно, т.к. разброс между микросборками одной партии минимален и, главное, в одной микросборке параметры диодов практически идентичны.ut8iae писал(а):Добрый день!
Прошу меня извинить за вопросы которые уже возможно были озвучены раннее.
1.Диодные сборки типа BAV99 требуется подбирать?
2.И ещё такой вопрос, у меня имеется электромеханический фильтр ФЭМ2-045-500-3.1С-3 на среднюю полосу и кварц в корпусе РГ-02 на частоту 499кГц, выпаяны они из радиостанции Лавина-М.
В сообщении на СКР http://www.cqham.ru/forum/showthread.ph ... post938986 Вы указываете что для среднего ЭМФ требуется кварц частотой 499,7кГц.

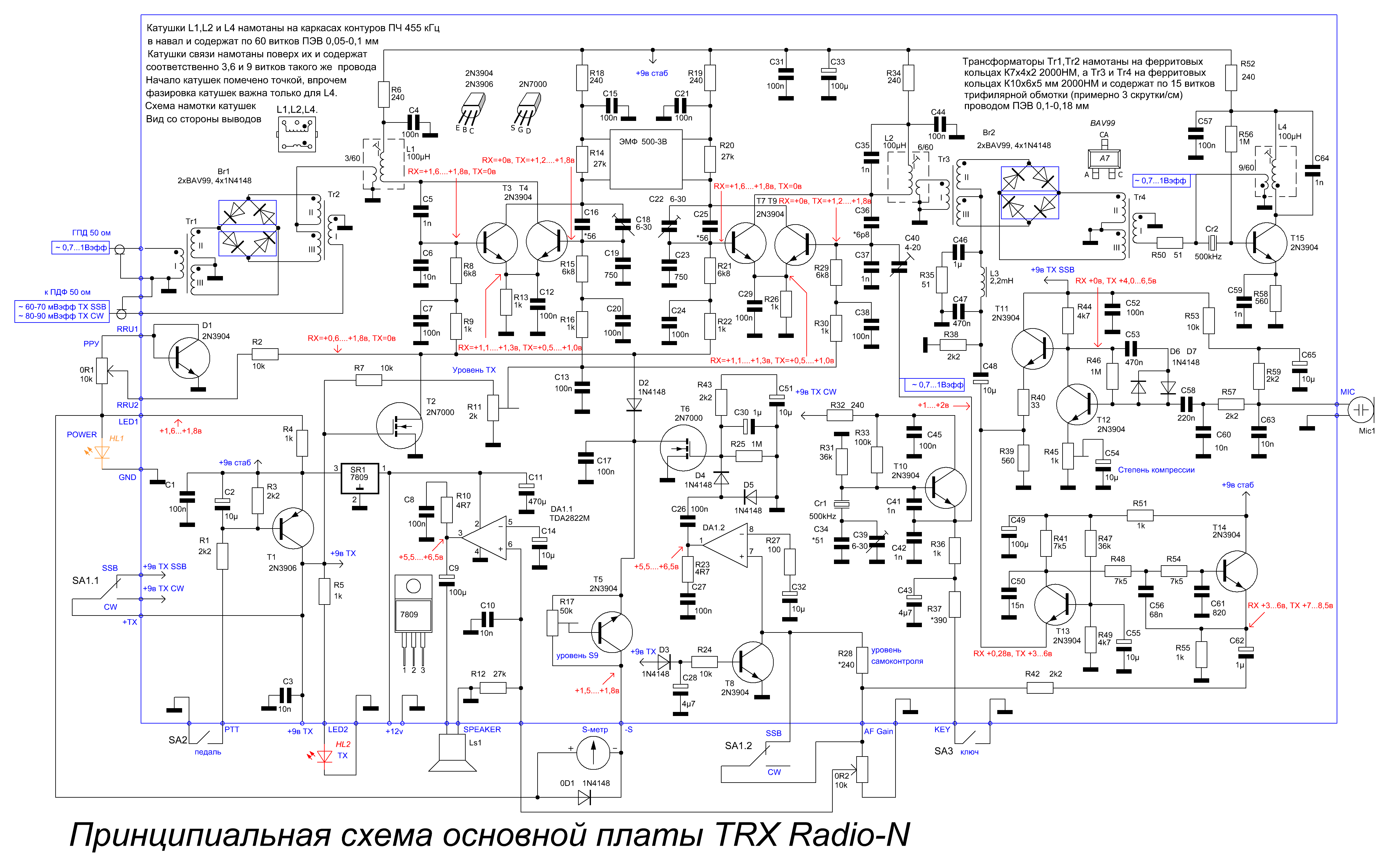

3.Подойдёт ли кварц имеющийся у меня, так как элементы подстройки частоты резонатора Cr2 на схеме отсутствуют, или подстройка осуществляется путём вращения сердечника катушки L4?
С Уважением!
2. Вы не правильно поняли смысл написанного в том сообщении. Позволю себе процитировать его здесь:
"Для обеспечения приема по тракту ПЧ верхней боковой требуемую частоту второго гетеродина для конкретного ЭМФ с полосой пропускания П (кГц) можно определить по простейшим формулам
– для ЭМФ с верхней полосой F=500кГц,
-- со средней полосой F(кГц)=499,7 - П/2,
-- с нижней полосой F(кГц)=499,4 - П.
Точное значение зависит от полосы пропускания конкретного ЭМФ (у этого ЭМФ она может быть в пределах 3,1-3,3 кГц). На практике лучше всего частоту опорника выставлять при помощи любой программы-спектроанализатора, например Спектролаба, наблюдая картинку спектра выходных шумов. Частоту нужно выставить такой, чтобы нижний край подъема спектра шумов пришелся на 280-300 Гц."
Полоса пропускания Вашего ЭМФ 3,1 кГц (реально чуть больше - примерно 3,1-3,3 кГц), поэтому частота опорника должна быть примерно равна F(кГц)=499,7 - П/2=499,7-(3,1...3,3кГц)/2=498,05...498,15 кГц.
3.Частота генерации немного "утягивается" подстройкой индуктивности - не боллее 50-100 Гц. Т.е. этот кварц (из радиостанции Лавина-М) не подходит
Сегодня начал настраивать плату трансивера.
1) Не могли бы Вы указать на литературу или объяснить как производить измерение чувствительности приёмника с помощью ГСС ?
2) Чувствительность на приём проверял подавая сигнал с ГСС Г4-102 через делитель 1:10 на вход основной платы (разъём BPF), на слух чувствительность около 1,5 - 2мкВ.
Напряжение на опорном генераторе в точке R51-Cr2 равно чуть больше 2В амплитудных. Напряжение с синтезатора на основную плату около 2В ампл. Потребляемый платой ток - 27мА.
Все требуемые светодиоды установлены, ручки громкости и РРУ выкручены на максимум. Контура и подстроечные конденсаторы настраивал на слух по максимально слышимости сигнала ГСС. Настройку пытался производить с двумя разными ЭМФ - ЭМФ-Д-500-3В и ФЭМ2-045-500-3.1С-3 с опорником 500кГц
Ещё дело в том что случайно намотал контура L1, L2, L4 в неправильной фазировке, что сразу стало ясно когда отказался запускаться опорный генератор на транзисторе T15. После правильной перемотки катушки генератор запустился.
Возможно ли что заниженная чувствительность связана как раз с неправильной намоткой L1 и L2?

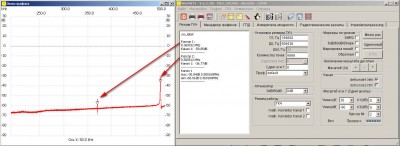

3) Ещё раз хочу уточнить по поводу применения среднего ЭМФ. Кварцевый резонатор на 499кГц, о котором я спрашивал в прошлый раз, запускается на частоте 498,4кГц.
В данном случае возможно его применение или частоту всё же не удастся сдвинуть до 498,15кГц ?
Извиняюсь за сумбурность изложения.
С Уважением!
