КВАРЦЕВЫЙ ФИЛЬТР

[Slava89]

Здравствуйте Сергей Эдуардович! Позвольте попросить Вас создать тему на вашем форуме,а так-же поделится Вашими наработками,устройствами и методиками для постройки кварцевого фильтра.Интересуют приспособления для измерения параметров кварцев и их отбраковки,последующие приспособления для настройки полосы пропускания.Если можно, то с использованием ставшего достаточно распространенным прибором NWT-7 Методик на самом деле много в интернете, просто Вас считают, и я в том числе, авторитетом в конструировании,по этому очень вас прошу поделитесь опытом пожалуйста.

[Jek]

Где можно скачать deDishal на русском языке?

[US5MSQ]

Здравствуйте.
Скачать можно здесь http://us5msq.com.ua/forum/viewtopic.ph ... =190#p3164

[Diletant]

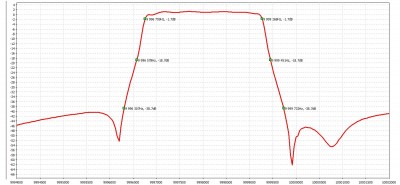

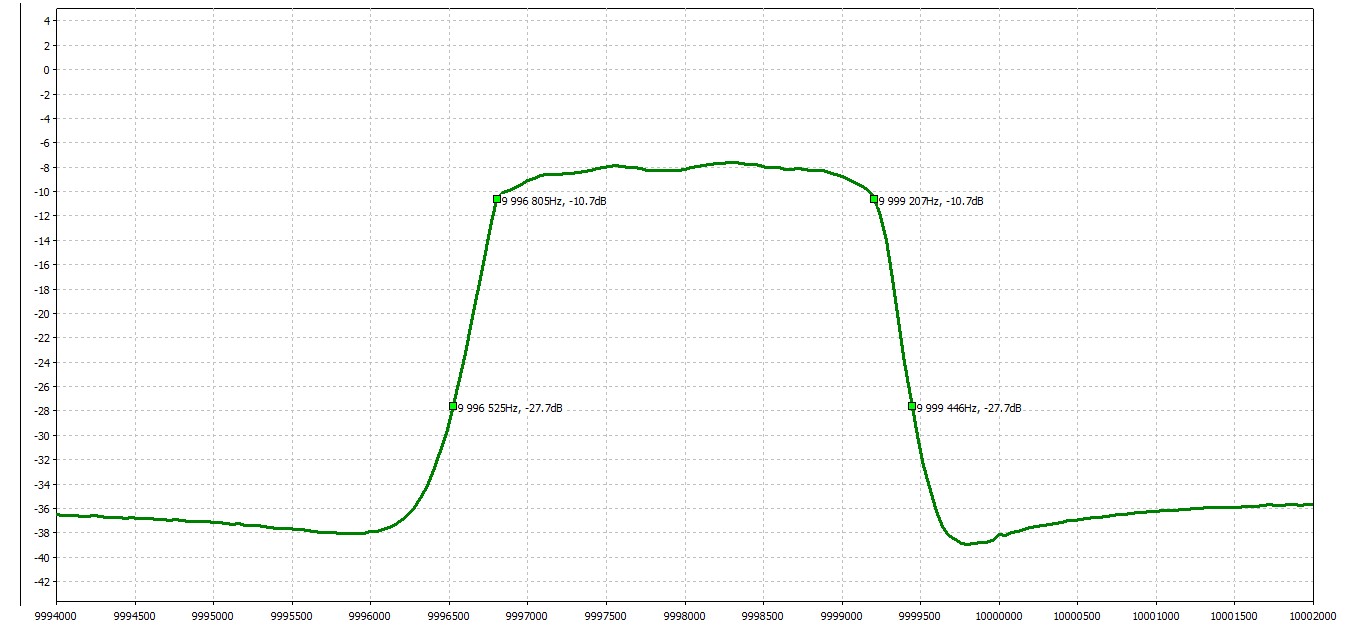

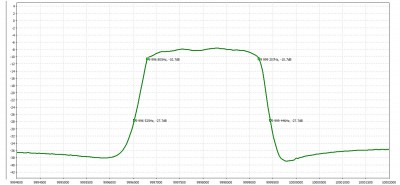

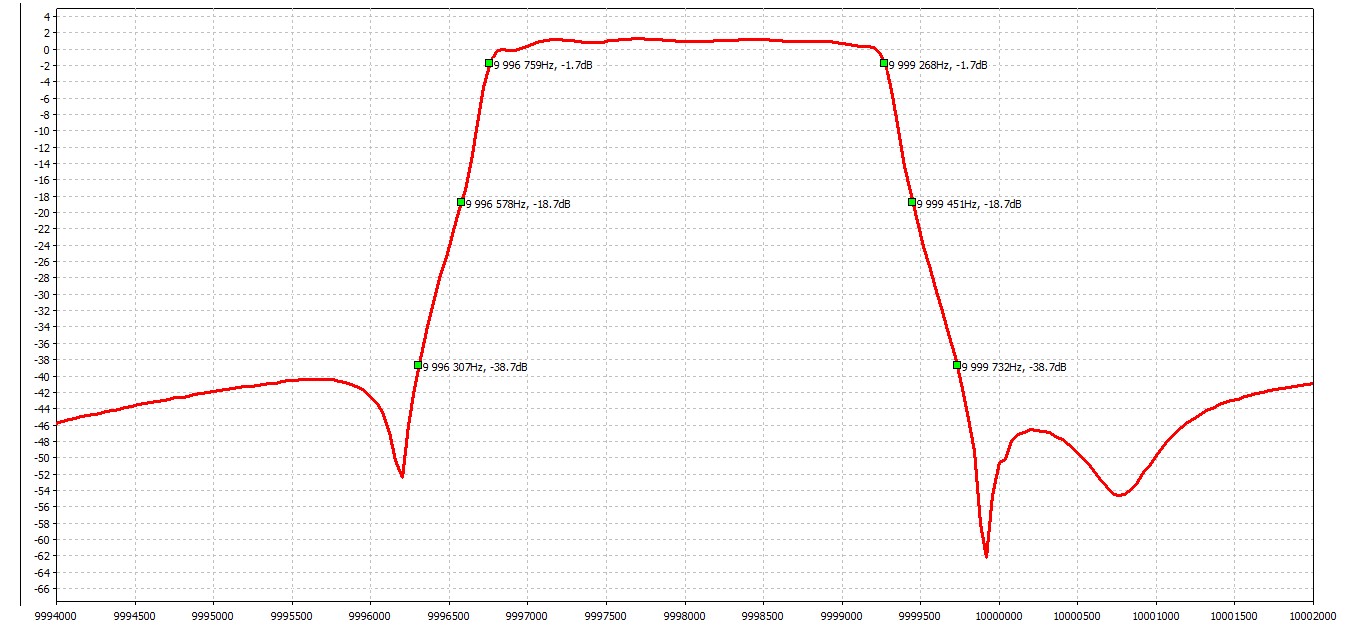

Здравствуйте Сергей Эдуардович.Хотелось-бы получить консультацию по определению сопротивления кварцевого фильтра и его согласованию. Есть самодельный АЧХ-метр по схеме Андрея Белоконя (UR5FFR) на SI5351. На "скорую руку" собрал QER фильтр на резонаторах 10 мгц. Емкости фильтра получились 100 пф. поставил из одной "коробки" не подбирая. Резонаторы подобраны тем же АЧХ-метром. После этого "сделал" импровизированный стенд на сдвоенном переменном резисторе 1 Ком. Подключив "конструкцию" к АЧХ-метру, установил переменный резистор по минимуму искажений АЧХ. При этом затухание в полосе прозрачности фильтра составило около 8 дб. неравномерность 0,7-0,9 дб. После этого замерил получившееся сопротивление нагрузки -получилось 124 ома. Далее программой Дишал, посчитал LC согласование с входным сопротивлением АЧХ-метра (заявлено автором 3000 ом). Получилось 9,87 мкг. и 24.5 пф. Убрав нагрузочный резистор подключил "полосатик" 10 мкг. и переменный конденсатор. Измерителем С, установил общую емкость КПЕ и соединительного кабеля 24 +/- 1 пф. Вновь подключил "конструкцию" к АЧХ-метру, затухание в полосе прозрачности фильтра стало 0дб. АЧХ стала имееть неповномерность 1,6 дб.

Таким образом можно считать сопротивление фильтра 124-125 ом. Корректно ли проведено измерение сопротивления кварцевого фильтра с Вашей точки зрения?

[US5MSQ]

Здравствуйте.
АЧХ QER фильтров мала чувствительна к нагрузочному сопротивлению, к тому же на результат измерения сильно влияют паразитные емкости измерительного стенда, поэтому лучше ориентироваться на расчётное значение, взятое из той программы Дишал.

[asha]

Здравствуйте, Сергей Эдуардович.
А есть ли программа, в которой можно моделировать АЧХ фильтра в зависимости от выбранных емкостей и параметров резонаторов ?
А то в Дишал нельзя менять емкости, RFSimm99rus - то же вроде не подходит.

[US5MSQ]

Здравствуйте.
Я не занимался этим вопросом.
Мне хватает возможностей Дишала А для моделирования КФ народ часто применяет старый добрый RFSimm99rus, только для повышения разрядности значения, а значит, точности модели индуктивности ставит по 2 последовательно включённые индуктивности - к примеру см. http://www.cqham.ru/forum/showthread.ph ... ost1699433

[asha]

Спасибо.

[asha]

Сергей Эдуардович, хотелось бы спросить, чем лучше начинать и оканчивать лесенку КФ: емкостью или кварцем ?
В типовых схемах Дишал на концах стоит емкость, но, например, в ваших и других наборах - стоит кварц.
По хелпу Дишал их можно переставить местами. Как лучше сделать ?

[US5MSQ]

Ну это зависит от схемы (обратите внимание, что при пересчёте емкостей из параллельного включения в последовательное изменяется оптимальное нагрузочное сопротивление КФ) - где-то требуется повыше входное/выходное сопротивление, тогда применяю параллельное включение крайних емкостей, а где требуемое сопротивление пониже - последовательное.
