Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[US5MSQ]

спасибо за фото. Хорошо выглядит Ваш трансивер

[eu7ea]

немножко красоты)))

Динамик на задней стенке, наверное не совсем правильно?

[morse]

немножко красоты)))

Динамик на задней стенке, наверное не совсем правильно?

это времено))
Сергей Эдуардович доброго дня, подскажите а ваш ДПФ ,диапазон на 40 метров по умолчанию уже включен? или всеже все 3 диапазоны независемые по включению?? просто у меня синтез который стоит, при отключении трансивера он оставляет тот диапазон на котором он остовался до отключения!

[US5MSQ]

Здравствуйте.
Да, без подачи управляющих напряжений включён верхний диапазон (40 или 20 м в зависимости от варианта). Вариант подключения такого ПДФ к синтезатору можно посмотреть здесь http://us5msq.com.ua/forum/viewtopic.ph ... =144#p2959

[morse]

Здравствуйте.
Да, без подачи управляющих напряжений включён верхний диапазон (40 или 20 м в зависимости от варианта). Вариант подключения такого ПДФ к синтезатору можно посмотреть здесь http://us5msq.com.ua/forum/viewtopic.ph ... =144#p2959

Буду тогда городить гибрид из ваших 2х разработок отчет чуть позже)

[morse]

Чет я тупанул))) не чего городить и не надо))) буду собирать ФНЧ я просто конец на 40 подключать не буду))

[morse]

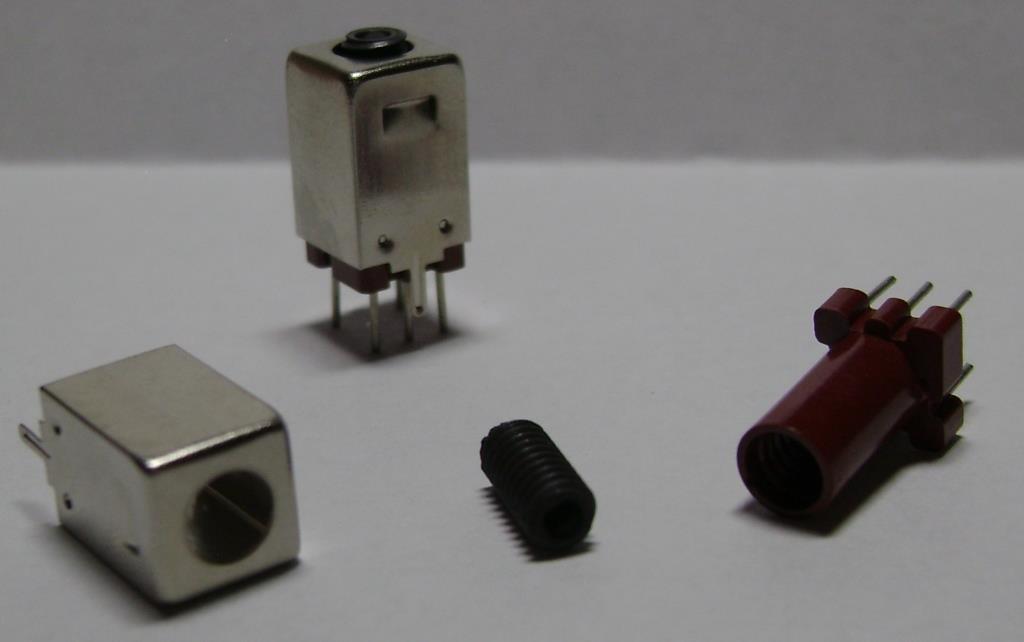

Сергей Эдуардович, а такие каркасы можно применить в вашем ДПФ ?
Внешний диаметр трубчатого каркаса - 5мм, внутри резьба М4. Высота цилиндрической части каркаса - 9мм. 5 выводов: 4 по квадрату с стороной 4,5мм, посредине одной стороны - 5ый вывод. В комплекте каркас+ферритовый сердечник М4+ экран.
Диапазаон рабочих частот для сердечников - 3-80 MHz
индуктивность сердечника не знаю(

[US5MSQ]

Не знаю, не пробовал такие.
Но что мне сразу не понравилось: у них близко расположен экран, выполненный из лужёной жести - материала с большими потерями, что может пагубно отразиться на добротности катушек.

[morse]

Начал строительства дальше))
Сергей Эдуардович, подскажите какие именно вы каркасы для ПДФ использовали, ???

[US5MSQ]

Подробности здесь http://us5msq.com.ua/forum/viewtopic.php?f=23&t=122
и описания каркасов здесь http://us5msq.com.ua/forum/viewtopic.ph ... =103#p1278
тип 1 и тип 3
