Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[LB4IG]

Всем доброго времени суток!

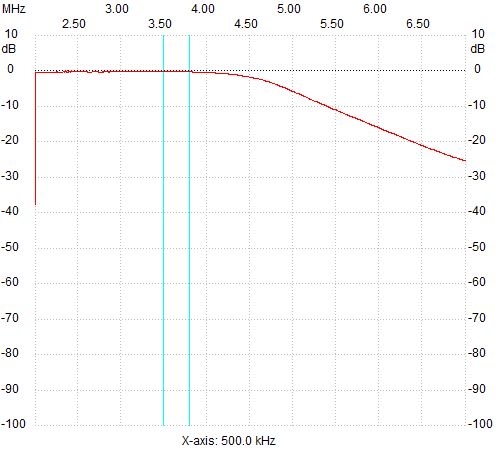

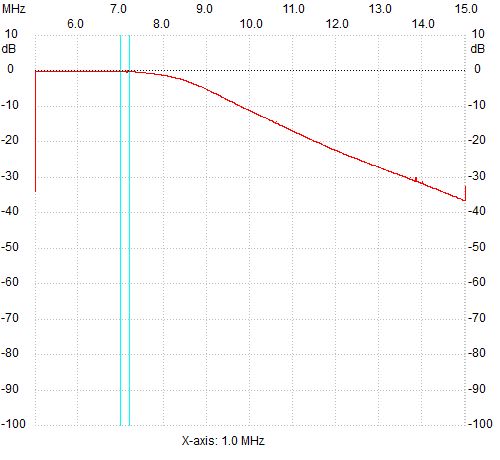

Вчера запаял нехватающие конденсаторы КСО в LPF и проверил АЧХ. Вышли такие картинки. Нужно ли подгонять индуктивности, т.э. поднять немного частоту среза?

[US5MSQ]

Здравствуйте.
Можно, хотя это и не критично, немножко (процентов на 5-10) поднять частоту среза ФНЧ на 80м диапазоне, остальные АЧХ в норме.

[LB4IG]

немножко (процентов на 5-10) поднять частоту среза ФНЧ на 80м диапазоне

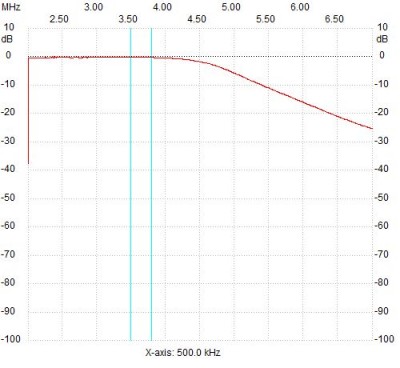

Исправил, получилось. Сергей Эдуардович спасибо.
Есть вопрос по АРУ, а именно при громких станциях усиление очень снижается, нужно чуточку силнее. Ну это может только для моих ушей Нужно подбирать R2 или R27?

[US5MSQ]

Можно немного увеличить R27, но, на мой взгляд, это лишнее, т.к. сейчас все уровни достаточно хорошо сбалансированы

[eu7ea]

Какие диоды предпочтительнее применить в смесителе? КД503 или КДС627А (сборки по 8шт.) BAV99 у нас все из Китая, что-то не очень я им доверяю.

[US5MSQ]

У нас BAV99 тоже из Китая
И тем не менее их параметры как минимум не хуже, а степень идентичности на порядок выше, чем у отечественных.
Здесь тот самый случай, когда от добра добра не ищут...

[morse]

Сергей Эдуардович здравствуйте, подскажите пожалуйста можно ли использовать вот такие кольца для ФНЧB64290-L45-X87, N87, R16х9.6х6.3, Сердечник ферритовый кольцевой https://www.chipdip.ru/product/b64290-l45-x87 если нет подскажите какие можно применить! и каким проводом мотать данные катушки?

[US5MSQ]

Посмотрите внимательно -проницаемость у этих колец 2200, они хороши для намотки больших индуктивностей на НЧ фильтры или в достаточно мощных широкополосных трансформаторах, например в УМах мощностью до 30-50 Вт, например, таких как TRX SW2xxx.
Но для нашего ФНЧ они не подходят. Указанные половинки от карбонильных сердечников СБ-12а можно заменить на кольца AMIDON T50-2,-6,-7, с соответствующим пересчётом числа витков, но это существенно дороже.

[ut8iae]

Доброй ночи!
Наконец мне показалось что я закончил сборку своего Радио-76М3, спасибо огромное US5MSQ и UR3IQH за наборы, UX5PS за корпус, терпение и многое неисчислимое другое
Осталось теперь всё это настроить

Чувствительность которую удалось получить - около 1мкВ с антенного входа.
В БП применён трансформатор ТПП288-220-50, на выходе имеем +5В, +12В стаб. и +22В нестаб. напряжения. В качестве стабилизаторов применены L78S12CV и L7805ACV.
Общая ёмкость электролитов в канале +22В для питания УМ - 13600мкФ, в канале +5, +12В - 23000мкФ.

Генератор плавного диапазона.
Перекрытие ГПД:
80м - 3,334 - 3,752МГц
40м - 6,928 - 7,229МГц
20м - 13,838 - 14,378МГц

ГПД настраивал по описанию - закорачивал контур перемычкой и выставлял резистором R6 на эмиттере Т5 напряжение 5,02В. На выходе с ГПД, регулировкой R9 установил 2Vp-p.
Теперь о больном:
(1.1) Резистор R17 довольно сильно греется;
(1.2) Растягиванием витков катушки L1 так и не смог вытянуть верхнюю границу диапазона 80м. У меня вышла верхняя частота 3,752МГц (с учётом ПЧ 500кГц - 4,252МГц), но тут не особо переживаю, для начала этого перекрытия я думаю будет достаточно;
(1.3) Не работает расстройка. То есть, сначала она работала и бац, перестала. При включении расстройки, путём подключения выхода "ON RIT" на корпус происходит изменение частоты генерации на диапазоне 80м примерно на 1кГц, на остальных на пару сотен Герц. Движком резистора 0R1 частота не изменяется.
(1.4) При переходе на передачу прыгает частота на несколько сотен Гц. Это не скачки по питанию и не связано со смесителем. Выявил что дело в "RIT", и эта проблема присутствует как при включенной, так и при выключенной "RIT".

Основная плата.
Применил электромеханический фильтр ФЭМ2-018-500-3В-1 с кварцем 500кГц в корпусе РГ-02 который запускается на частоте 499,688кГц.
Произвёл пока только основную настройку контуров на слух по максимальному уровню сигнала и получил чувствительность с антенного входа (т.е при подключенном ДПФ, ФНЧ) около 1мкВ. Хотя так мало может быть из-за не поверенного Г4-102, сделал вывод что чувствительность тракта может быть и выше, так как при включении холодильника в телефонах слышен очень громкий хлопок, чего, я во всяком случае, у приёмников с чувствительностью в 1-2мкВ не наблюдал.

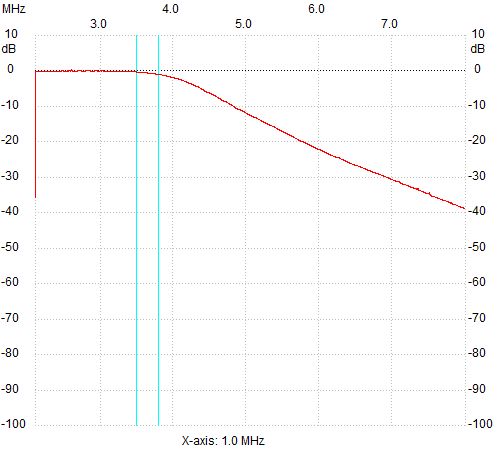

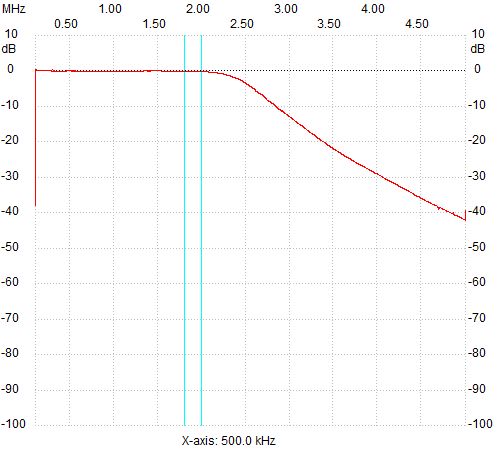

Файлы с АЧХ настройки ДПФ и ФНЧ прикладываю к сообщению.

Усилитель Мощности.
Нуждаюсь в совете.
Приобрёл когда-то набор для сборки УМ на RD16HHF1:
http://www.ur5yfv.com.ua/index.php/maga ... 24/47.html
Собрал, товарищ мне его настроил, всё работает. На выходе 15-20Вт при питании +13,6В.
Его схема:

(2.1) Подойдёт ли он для данного трансивера, ибо где-то прочитал что он нуждается в 400мВэф сигнала на входе.
(2.2)И как он отнесётся к питанию +17В, рекомендовано ведь 13,6В? (На холостом ходу БП выдаёт +22В, при нагрузке 10Вт лампой накаливания, напряжение проседает до 17В.)

ФНЧ собран по схеме от трансивера "Дружба-М", в качестве конденсаторов применены SMD многослойные керамические на напряжение 50В типоразмером 1206 и 0805.

Фото собранной конструкции:




Узел ГПД:

[US5MSQ]

Здравствуйте, Артур.
Спасибо за фотоотчёт, приятно посмотреть на Вашу конструкцию, сделано всё очень добротно и просто красиво!
Что касается вопросов
1.1 R17 не должен греться, может заметно нагреваться R18, т.к. на нём рассеивается примерно 90 мВт.
1.2 Укладка подбором индуктивности диапазона 80 м влияет на успех подстройки остальных диапазонов. В Вашем случае нужно было отмотать 1 виток, а оставшиеся немного сжать.
1.3 Похоже пробит затвор VT7 управляющим напряжением +9В ТХ. Вячеслав мне как-то писал, что у него такое случилось. Мы списали это на некачественный экземпляр, т.к. устойчивость по управляющему напряжению по затвору 2N7000 по даташиту допускается не менее +-20В, но возможно такая попалась партия. Для повышения надёжности можно последовательно с D4 поставить резистор 10 кОм.
1.4 Причина вероятно, та же, что и в п.1.3

Опорный гетеродин должен работать на частоте 500 кГц +-100 Гц, не более, иначе сильно смщается принимаемый спектр. Так при частоте опорника 499,688 кГц на входе УНЧ (и в динамике!) будет спектр примерно 600-3700 кГц, т.е. низы 300-600 Гц резко обрублены

2.1 Подойдёт. Его входное сопротивление довольно высокое -более 500 Ом, поэтому на его входе надо поставить нагрузку для ПДФ 56 Ом. Чувствительность УМа, точнее его Кус можно повысить уменьшением R1 - вплоть до 22-33 Ом
2.2. к 17 В нормально, а вот 22 В - рискованная величина, особенно при обрыве нагрузки
