Трансивер RA3AAE на 160 м

[US5MSQ]

Здравствуйте, Иван.
Дабы не блукать впотьмах, нужно найти реальную резонансную частоту контура умножителя, для этого отключите его вход от ГПД и подайте туда сигнал от ГСС.

[Ivan_Ivanov]

Увы. ГСС у меня нет.
Есть только китайский осциллограф, которому я не доверяю и самодельный частотомер.

[US5MSQ]

Сделайте простейший, например такой http://us5msq.com.ua/pristavka-dlya-izm ... yubitelya/

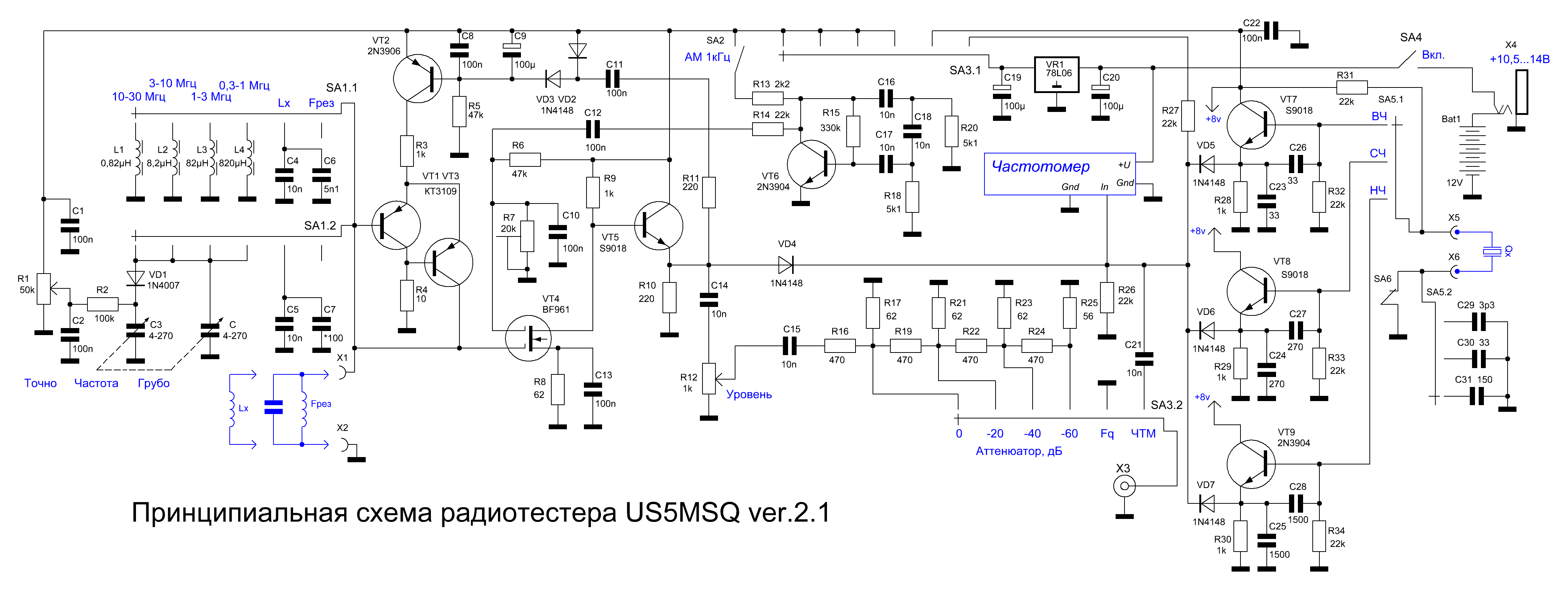

только вместо образцовой емкости поставьте КПЕ или такой (см. приложение), еще пригодится не раз

[Ivan_Ivanov]

Вопрос с ГСС стоит уже давно. Видимо пришло время его как то решать.
Спасибо за Вашу помощь.

[ur3qct]

Доброго времени суток уважаемые коллеги.Может немного не в тему,ну всё-же о легендарном трансивере Полякова.В 90-х делал эту схему,на ней и отработал многое время.Это как-раз и был первый шаг в ЭФИР.Аппарат заработал не сразу ,но всё-таки потом я получил от него большое наслаждение.Много можно говорить ,но хотел поделиться всего одной переделкой УМ.На лампе 6п15п получал не больше 2вт.,почему не знаю.Поэтому штатный УМ. был удалён,а на его место в том отсеке расположил схему на транзисторе с той-же брошюре Полякова ПП. Только вместо КТ903 использовал КТ803.На 903-м усилитель чёто пёр возбуд.питание довал -24в.Отдача в антене была где-то 5вт,что меня полностью устраивало.

[ut8iae]

Доброго времени суток!
Решил и я собрать данный ТПП, благо детали есть.
Но захотелось тут для цифровых видов связи сделать смену боковой полосы. Смогу ли я подключаясь к верхнему или нижнему по схеме выводу L13, производить смену боковой полосы?
Понимаю что лучше было бы менять местами точки подключения L11 и L12, но плата уже вытравлена с таким косяком.
В качестве L13 применена первичная обмотка трансформатора ТОТ-22.

[US5MSQ]

Здравствуйте.
На крайних выводах трансформатора просто противофазные напряжения, т.е. так переключать боковую не получится. Для переключения боковой нужно коммутировать или ВЧ или НЧ фазовращатель.

[ut8iae]

Спасибо за ответ!

А можете подсказать по поводу применения синтезатора с данным ТПП. Хочу применить Si5351 и с её выхода подавать сигнал сразу на L8.
Проблема в том что на выходе Si5351 меандр и в различных источниках рекомендуют для смесителя на диодах приводить сигнал к форме синусоиды.
Как в данном случае действовать?

С Уважением!

[US5MSQ]

Здравствуйте.
"В одну телегу впрячь не можно коня и трепетную лань...."(С)
По хорошему тут надо или ставить полосовые фильтры на выходе Сишки для приведения сигнала синтезатора к синусу или менять диоды на ключи типа 3157 и т.п.
В прочем, можно попробовать вариант подачи меандра через разделительный трансформатор (трифилярно 10-15 витков на колечке 7-10 мм с проницаемостью 2000), потенциально этот смеситель способен нормально работать с меандром, вопрос только в том, насколько хорошо удастся подавить несущую. Оптимальный уровень гетеродина можно будет подобрать шунтированием первичной обмотки этого трансформатора резистором порядка 50-330 Ом

[ut8iae]

Спасибо за консультацию!
Наверное поставлю просто трёхконтурный полосовой фильтр по схеме одного из ваших ДПФ, хочется всё же сохранить большую часть схемотехники трансивера нетронутой.
С Уважением!
