Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[Alex 1]

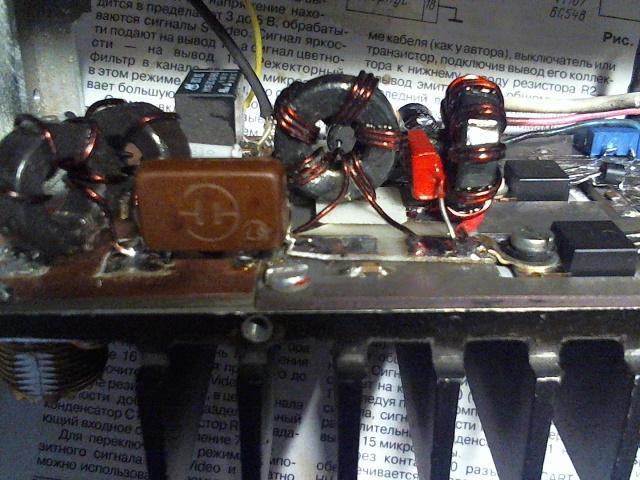

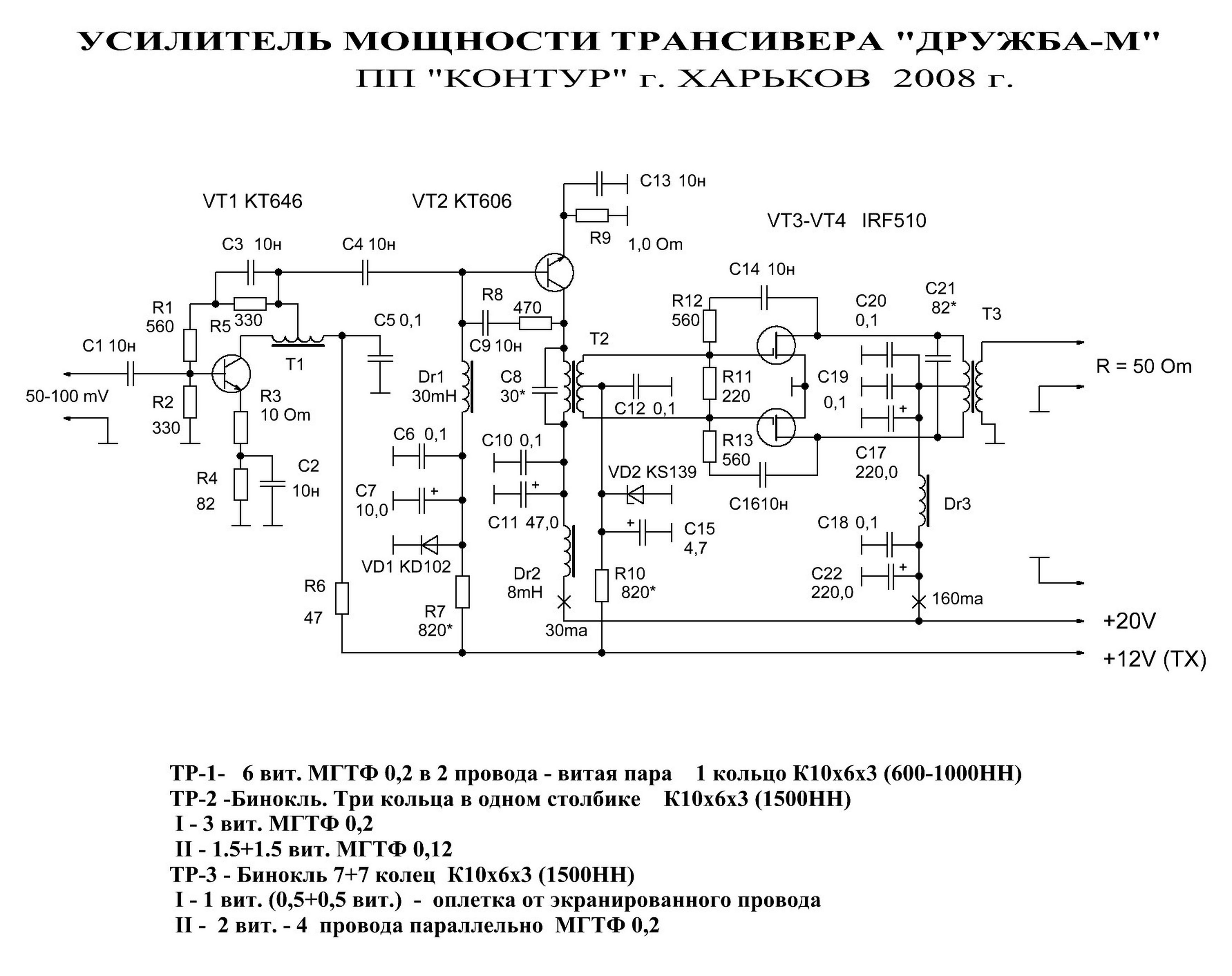

Хочу поделится опытом применения полностью самодельного УМ. Видимо он подойдёт и для многодиапазанного варианта с двойным преобразованием, хотя я бы воздержался в таком случае применения ШП УМ, тут для самодельщика лучше бы использовать резонансный УМ. Но тем не менее. За основу был взят УМ от Дружбы на IRF510. Сразу оговорюсь, ни чего путнего не получилось, спалил пару транзисторов, сигнал был гуано даже с 0,8 А током покоя выходных транзисторов. При разборе полётов, виновным оказался выходной трансформатор типа "бинокль". Ни какие ухищрения с обмотками Тр не помогали. А когда спалил транзисторы и сними ещё и БП на 24 В, таки решил отказаться от "бинокля" на выходе в пользу пары ТР на кольцах. Взял кольца 17Х8Х6 2000НМ обточил углы, промазал клеем БФ6, намотал на одном кольце 5 витков в три провода 0,8мм , на другом в два проводя 10 витков того же провода., первый будет ТР4, второй ТР3. И результат появился, при 13,8 В питания, УМ выдаёт 35 В на нагрузке 50 Ом, сиречь 24 Ватта. хотя с 24 В питания выдал бы и 50 Ватт. Но в виду использования только двух транзисторов на выходе, я решил ограничится 24...25 Вт. Во вложениях ПП схема УМ и красным то что нужно применить на выходе.

[US5MSQ]

Спасибо, Alex 1, очень полезный опыт!

[r2du]

Посмотрел схему, посмотрел добавленную часть в которой были произведены изменения,
Не понятно откуда взялись другие номера номеналов сопротивлений и конденсаторов.
Если уж даете схему тогда давайте целиком, а то с такими изменениями номера элементов
непонятно откуда взяты.

[Alex 1]

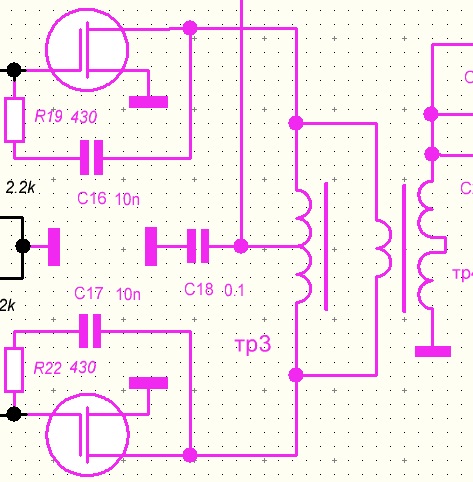

Забыл сказать о методе намотки ТР , укладка провода без скрутки . На выходе один ФНЧ( у меня есть кольца 30ВЧ 16мм) не принципиальна конструкция катушек, но данные таки катушки 1,5мкГН, ёмкости 230 пФ по краям, в середине 750 пФ, частота среза 8,5 мГц на 50 Ом. Вторую гармонику я не слышу, на рядом стоящем IC718, по видимому это заслуга трёхзвённых ДПФ, как собственно и несущую практически не слышно. Между трансформаторами виден конденсатор, его ёмкость 220пФ, с ним весь узел трансформаторов, трансформирует 50 Ом в 12,5 Ом в полосе частот от 1мГц до примерно 40мГц с КСВ не хуже 1,2.

[Alex 1]

.........
Если уж даете схему тогда давайте целиком, а то с такими изменениями номера элементов
непонятно откуда взяты.

Да нет схемы, я её не рисовал, этот узел взят из SW201x , сама схема УМ остаётся такая как есть, кроме выходных трансформаторов.

[Boris]

Alex1, спасибо!

[monashek]

Работа моего трансивера собранного из наборов https://youtu.be/NYPd3KAeNZw

[US5MSQ]

Большое спасибо, Николай, за видеоотчёт.
Хорошо выглядит и работает Ваш трансивер, приятно посмотреть и послушать!

[Mityaj]

подскажите пожалуйста какая частота гетеродина должна быть при LSB и USB если я использую ЭМФДП-500Н-3,1?
и ещё вопрос, как избавится от свистулек от синтезатора?
Заранее спасибо.

[US5MSQ]

Здравствуйте.
496,3 и 500 кГц.
Какой синтезатор применяете и на каких частотах от него "свистульки"? Какой уровень последних?
