Простые супергетеродинные приемники на двухзатворных ПТ(Ч.2)

[morse]

Romm соберите все строго по схеме а потом все согласуите ! или все устроит вас)

[Romm]

Я понял. Спасибо!

[seybr]

Сергей Эдуардович, здравствуйте.
Подскажите по какой схеме и как подключить еще один каскад УПЧ? Я хочу этим приемником принимать и сигналы АМ, применив более широкополосный фильтр.
Спасибо.

[US5MSQ]

Здравствуйте.
Я уже отвечал на этот вопрос - для приема АМ этот приемник не годится, для более-менее комфортного приёма потребуется кардинальная переработка схемы, как минимум - введение отдельного АМ тракта по ПЧ, со своей АРУ. Этот тракт можно сделать по любой из многочисленных схем радиовещательных приемников. Самый простой вариант - на трёхвыводном АМ приемнике прямого усиления типа TA7642 (MK484,LMF5011), включенной по типовой схеме из даташита или,например, из моей выборки схем (см. приложение).
В качестве входного контура может быть или выходная обмотка ЭМФ или стандартный контур ПЧ, обмотка связи которого (1/7....1/10 от контурной) включена между стоком и общей точкой соединения R16,R17 и С40. При переключении в АМ питание с опорника снимается и подаётся на этот АМ тракт, к выходу которого переключается верхний вывод R17 (вход УНЧ).
Как-то так...

[US7ILY]

Разобрал пару битых китайских приёмников. Прогнал контура этих радио через приставку к NWT (предварительно перемотал их на 14 мгц), прибор показал добротность Q= 140.

L2-L3.rar

(30.78 КБ) 76 скачиваний

. Решил их установить в приёмнике на двухзатворных ПТ. Выпаял старые контура, и тоже прогнал через приставку - получил добротность Q=18,( когда впаивал, проверить поленился), приёмник работал и чутья как бы хватало. Впаял контура с добротностью Q=140.

Q-140. 20 40 80м АТТ-20.rar

(18.32 КБ) 67 скачиваний

. На слух, чутьё поднялось заметно. Вот, может кому пригодится.

[Romm]

Выпаял старые контура, и тоже прогнал через приставку - получил добротность Q=18,( когда впаивал, проверить поленился)

Добрый день! А как конструктивно выполнены катушки с такой низкой добротностью?

[BASILIO.]

US7ILY, Вы брали сердечники с зелеными или сиреневыми (10.7 мгц.) сердечниками ?

[US7ILY]

Выпаял старые контура, и тоже прогнал через приставку - получил добротность Q=18,( когда впаивал, проверить поленился)

Добрый день! А как конструктивно выполнены катушки с такой низкой добротностью?

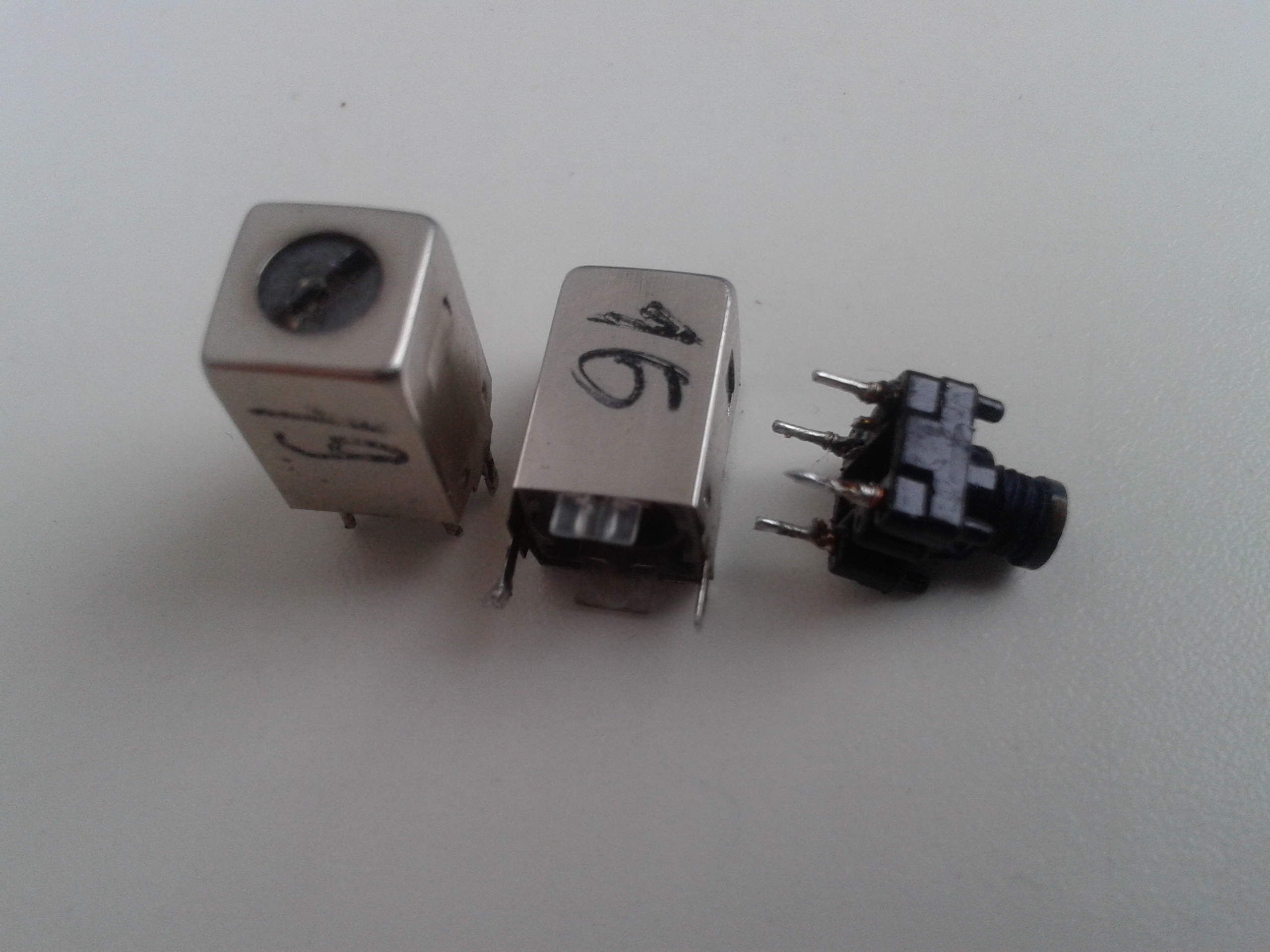

Здравствуйте. На вид контура никак не отличаются. Намотку делал ПЭЛШО-0,2. А добротность получилась низкой, пробовал перематывать, но результат тот же. вот фото этих контуров.

А с добротностью 140 получились контура с красными метками, хотя это не факт, что у вас тоже будут красные. Попадаются красные и с низкой Q. Я тестирую все и отбираю, которые подходят. Чутьё нашего радио явно улучшилось.

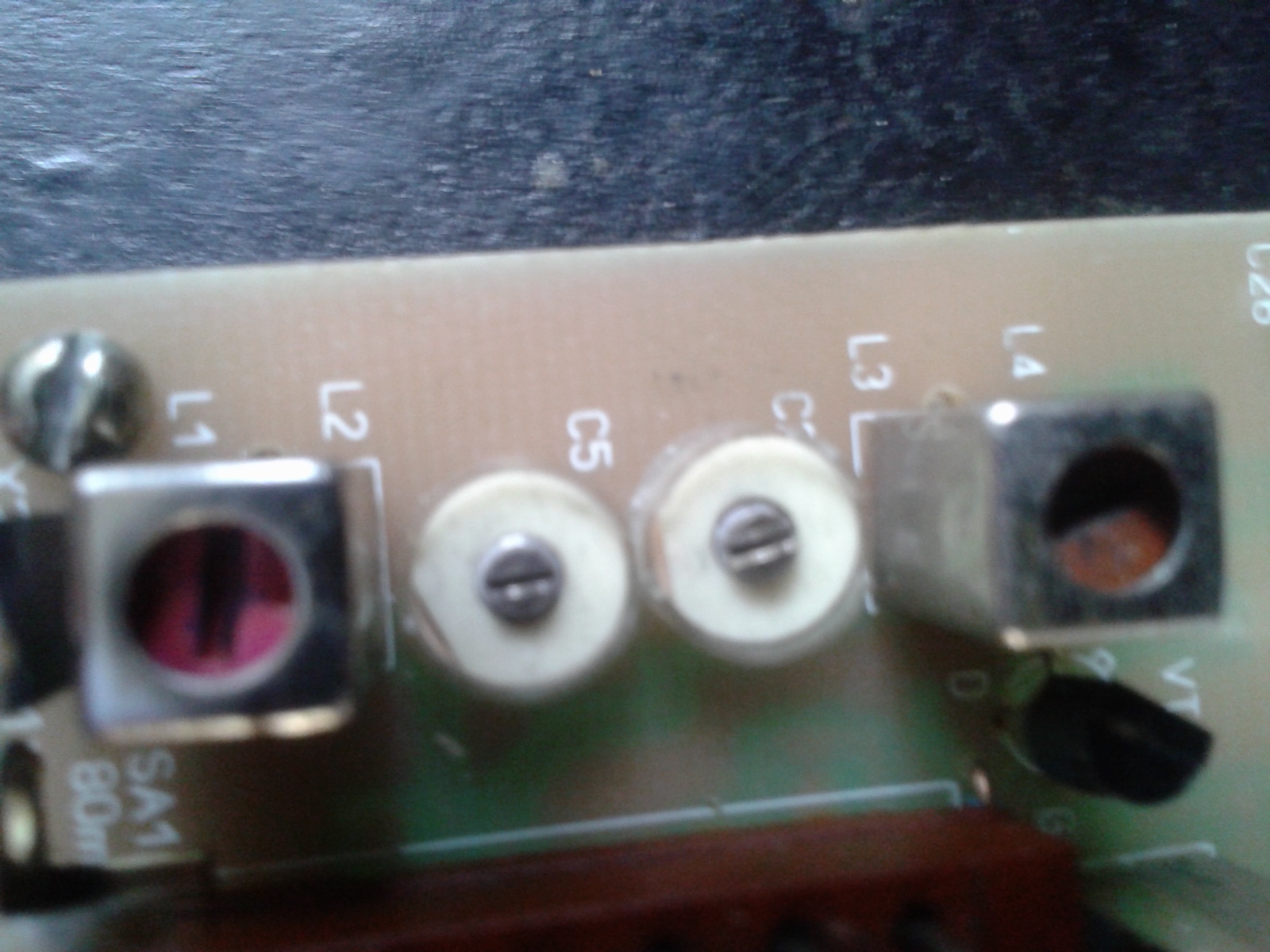

Здесь на фото красные с большей добротностью.

[Romm]

Это интересно. Владимир, а не пробовали ориентировочно измерить начальную проницаемость тех и тех сердечников?
Не по теме: есть у меня некоторые проблемы с ФНЧ. Есть подозрение, что в магазине продали мне кольца с несоответствующей проницаемостью.
Вот и нтересно почему у Вас так получается. Катушки ведь наверное одинаково мотались?
Роман

[BASILIO.]

US7ILY, сиреневые сердечники-это контура на 10,7 мгц. в трактах FM китайских приемников и мю сердечников небольшая, а красные это гетеродины на средние волны и проницаемость, наверное примерно 400 отсюда и добротность низкая.В китайских приемниках порой сложновато определить оттенки красного.....-где красный. а где сиреневый.
