Тестовый стенд КФ US5MSQ

[rk3qj]

Доброго дня .

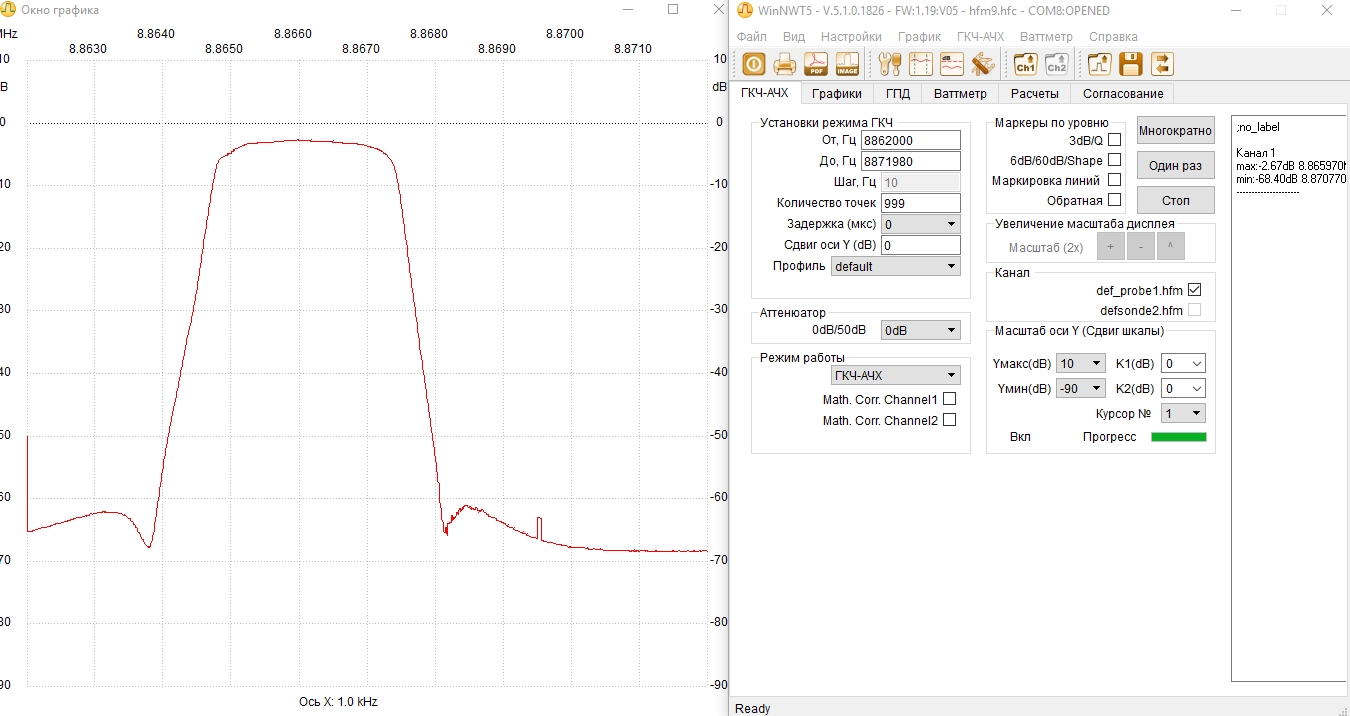

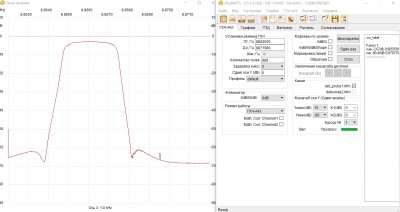

После долгих мытарств все заработало.Это QER фильтр.

[US5MSQ]

Здравствуйте.
Вот и славно!
Что же, как говорится, без труда не вытащишь рыбку из пруда...
Получился отличный КФ!

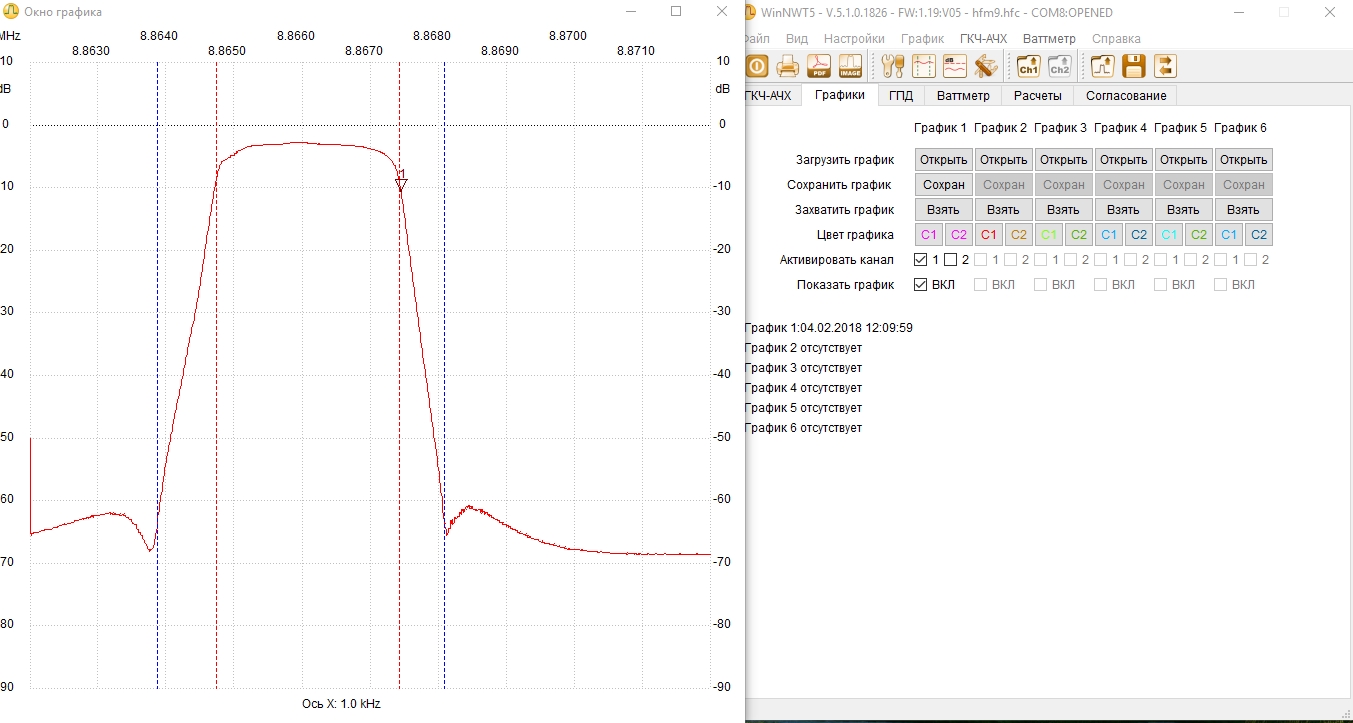

p.s. Если в программе поставить "галочки" напротив отметок 3дБ и 6дБ/60дБ, то сразу будет видна и полоса пропускания и прямоугольность АЧХ КФ.

[Lubomir]

Сергей Едуардович, прочитал тему несколько раз, читаю ваши посты, тут возник вопрос , вернее два, первый пока жду посылку с нвт-7, хочу сделать стенд, для настройки кварцевого фильтра, но на вашем сайте попадалась схема (приставка) для нвт для настройки кантуров, можно совместить обе? Росчитал qer фильтр , пока нет нвт какой розбег будет у фильтра если собрать без настройки? ,пожалуй 3 Где можно найти инфу как настроить трансивер с помощью нвт, так как гложит смутное подозрение что есть возбуд, подключаю 1-2-каскад пч идет фон переменного тока , икак проверить возбуд или питание шалит. Спс

[US5MSQ]

Сергей Едуардович, прочитал тему несколько раз, читаю ваши посты, тут возник вопрос , вернее два,
1. первый пока жду посылку с нвт-7, хочу сделать стенд, для настройки кварцевого фильтра, но на вашем сайте попадалась схема (приставка) для нвт для настройки кантуров, можно совместить обе?
2. Росчитал qer фильтр , пока нет нвт какой розбег будет у фильтра если собрать без настройки? ,
3.пожалуй 3 Где можно найти инфу как настроить трансивер с помощью нвт, так как гложит смутное подозрение что есть возбуд, подключаю 1-2-каскад пч идет фон переменного тока , икак проверить возбуд или питание шалит. Спс

Здравствуйте.
1. Попробуйте, может у Вас получится, а у меня не получилось их совместить, слишком разные требования к ним предъявляются...
2.В этом фильтре нет настройки как таковой, всё должно работать как положено, если расчёт сделан правильно и нагрузка КФ соответствует расчётной, а для этого надо правильно измерить и внести в таблицу параметры Ваших кварцев, Всё очень подробно описано в файле помощи (Help) к программе Дишал. Подробную методику измерерния параметров и сортировки кварцев я ранее уже здесь описывал - http://us5msq.com.ua/forum/viewtopic.ph ... =190#p3164
3. Такого описания нигде не найдёте, потому как основная задача NWT - анализ АЧХ и настройка избирательных (резонансных цепей). В принципе при определённом опыте и наличии внешнего аттенюатора на -40дБ, можно будет измерить чувствительность и покаскадное усиление, используя NWT в качестве ГСС с калиброванным выходом, но для этого нужно сначала научиться пользоваться ГСС для таких измерений. Так просто, "с кавалерийским наскоком" , изучить не получиться, нужно читать больше литературы по теме измерений и практиковаться...
рекомендую внимательно изучить книги
МРБ 1010. Соболевский А.Г. Измерения при настройке радиоаппаратуры.1980 http://publ.lib.ru/ARCHIVES/M/''Massova ... 010.(1980).[djv-fax].zip
Ломанович В.А. Соболевский А.Г. Налаживание радиоаппаратуры.1968 http://publ.lib.ru/ARCHIVES/L/LOMANOVIC ... ury.(1968).[djv-fax].zip

[Lubomir]

Огромное спасибо! Буду учится:)

[US5MSQ]

Сергей Эдуардович здравствуйте! Поздравляю вас с наступающим Новым Годом! желаю счастья и здоровья! и мир вам на родине!
подскажите пожалуйста путный стенд для проверки КФ (схемку и печаточку если имеется у вас )и подскажите как подобрать правильно опорный кварц для КФ если я знаю данные по нему из программы Дишал

С уважением Андрей

Здравствуйте.
Спасибо за поздравления! Взаимно.

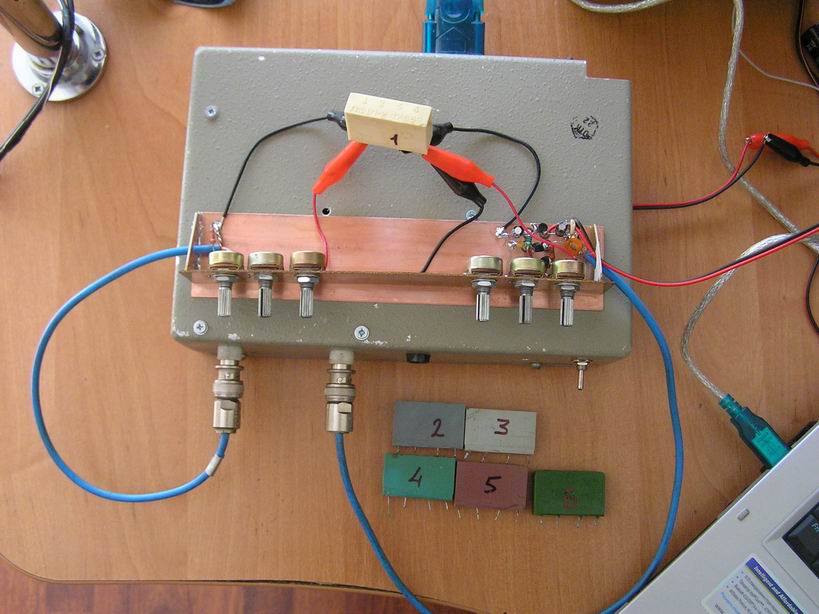

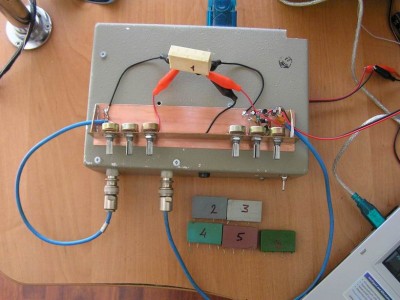

Схема моего стенда выложена в первом сообщении. Непосредственно для испытаний КФ немного изменены согласующие цепи. монтаж выполнен на "пяточках - на старом фото показаны показан старый вариант, потенциометры с обоих сторон убраны, согласование выполняется просто подпайкой постоянных резисторов.
Кварц для опорника, как правило, выбирается из той же партии, для снижения его частоты до требуемой (примерно на 300 Гц ниже от нижней границы полосы пропускания КФ) последовательно с ним включают индуктивность, номинал которой подбирается при настройке.

[Vlad_9]

Всех с Рождеством Христовым!
Вчера пробовал играться со стендом и вот что обнаружил. ЭМФ на 500кГц не реагируют на изменение входного и выходного сопротивления. Неравномерность вообще не меняется. Подключал ЭМФ на 128 кГц так там совсем другое дело. Здорово видно как меняется АЧХ в полосе пропускания и от сопротивления и от настройки катушек в резонанс. Кварцевый фильтр на 10.7 тоже получилось вывести ровную полочку. Интересно почему так? Конструктивное отличие?

[Shumadan]

Добрый день.
Собрал стенд. J310 у меня нет, поставил BF245. Пытаюсь выставить напряжение на коллекторе 4...5В а оно не выставляется(. Проверил плату - все собрано верно. Прогнал в мультисиме - С J310 все работает, с BF245 - никак.

[US5MSQ]

Здравствуйте.
BF245 подходят не все, а только те, у которых напряжение отсечки не менее 3В - из оригинальных это BF245С

[Shumadan]

спасибо, понял. Попробую еще кп303
