Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[US5MSQ]

Контролировать управляющее напряжение ЦАПЧ нужно не на выводе 9 МК, а на выводе 15 платы, т.е. после ФНЧ.
При изменении (отклонении) частоты на 800-1200 Гц от зафиксированного при включении ЦАПЧ значения напряжение на этом выводе должно измениться от среднего примерно на 2 в - вверх или вниз в зависимости от знака отклонения частоты

[Maks]

Несколько страниц назад я писал что не могу померить напряжение на контуре. Решил поменять импортный полевик на КП307Г. Сейчас напряжение на контуре ~250мВ. Напряжение в эмитере Т7 0,3~0,4 В. ВЧ выставил 0,7В. И вот что заметил, первоначальный выбег частоты уменьшился в разы! Уже час слушаю семёрку не подстраивая частоту вообще!) Всё больше и больше нравится данная схема! С Днём Радио всех! Здоровья, успехов и терпенья всем!)

[Maks]

Настроил сейчас все напряжения ГПД. Получилось напряжение на контуре 100мВ. Резистор в цепи истока 1,2 кОм получился. В эмитере Т7 ровно 3,25 В. BF245 в коробочку на хранение.

[US5MSQ]

Вот теперь хорошие режимы получились в ГПД, вероятно Ваши BF245 - китайская подделка - я три раза!!! ступал в такое, покупая BF245a у трёх разных фирм - один раз на Али, а после у двух крупных украинских поставщиков

[Maks]

Спасибо Вам Сергей за разработку! Именно про полевик вычитал на скр там тоже у кого то была такая проблема. Буду двигаться дальше, сборкой полосовых фильтров. При намотке на китайских катушках заметил разную проницаемость гантелек. Вот думаю стоит ли их применять!? Ведь получится разная добротность и соответственно неровномерность полосы пропускания....или этим можно принебречь!?

[US5MSQ]

Нагруженная добротность контуров в этих ПДФ порядка 8-10, так что даже если конструктивная добротность катушек будет "гулять" в пределах 50-100, это не отразится сколько-нибудь существенно на параметрах ПДФ.

[UT6MAL]

Здравствуйте, Сергей.
Пока приедет контур ГПД, хочу немного проконсультироваться по Радиону.
С основной платой пока всё ясно, всё разжёвано полностью.

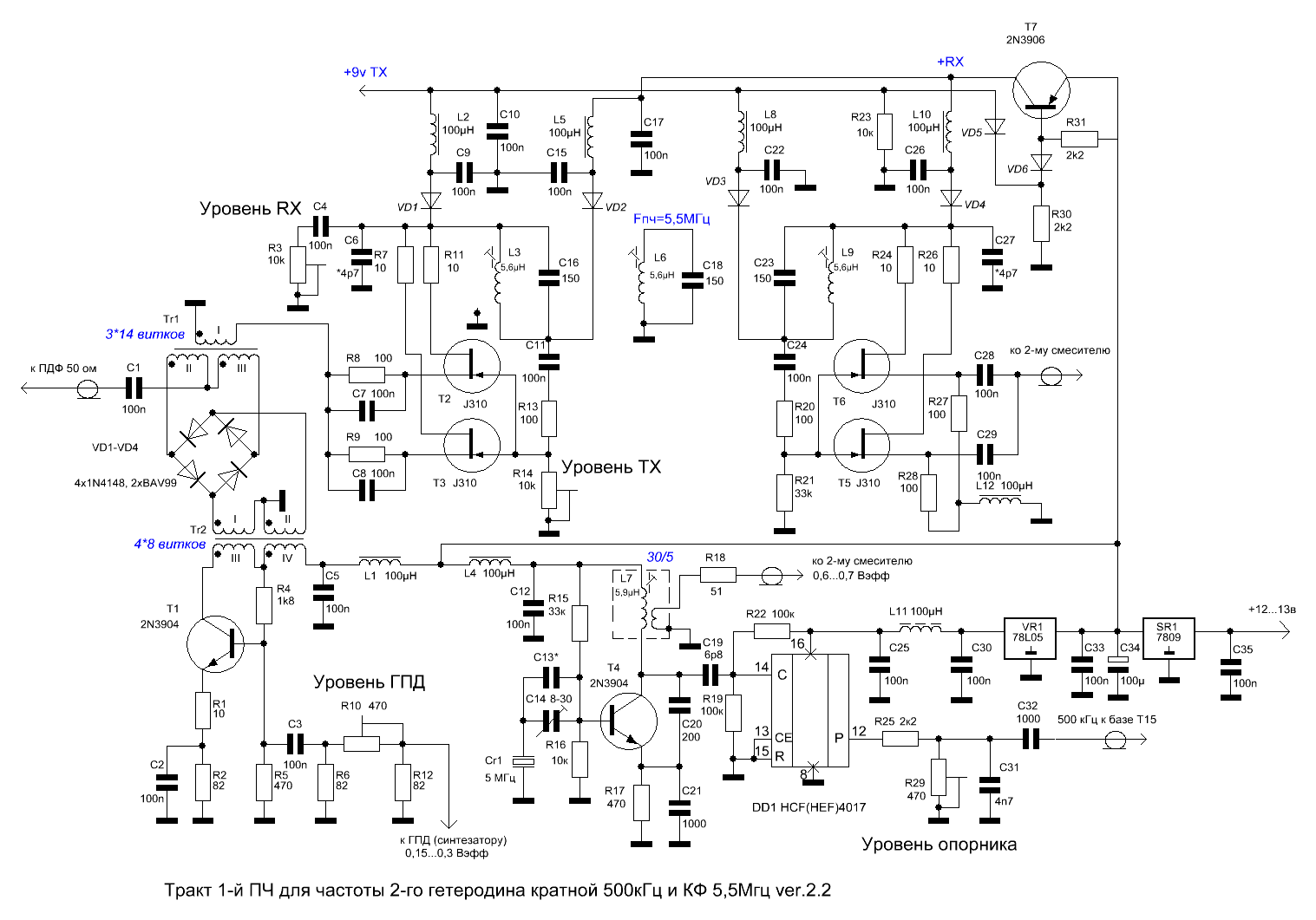

Вопросы по тракту с 1ПЧ.
1. Как подключить синтезатор, например "Ёжик"?
2. Диоды VD1-VD4 - КД409, а VD5,6-?
3. Можно убрать делитель на DD1 и использовать штатный кварц на 500кгц ?
4. Можно сделать частоту 1ПЧ, например 5,1...5,6 мгц в зависимости от опорного кварца?
5. Будет синтезатор отображать точную частоту настройки?
Николай.

[US5MSQ]

Здравствуйте, Николай.
1. Выход синтезатора лучше всего подключить через резистор 51 Ом прямо на обмотку трансформатора Tr2, сделав его трёхобмоточным (подобно подключению к первому смесителю основной платы), убрав при этом усилительный каскад.
2. VD5,6- любые кремниевые, например КД503, КД510, КД522 или 1N4148
3. Нет, делитель убирать не стОит, т.к. при использовании кратных по частоте значений ПЧ во избежания появления слышимых биений частоты второго и третьего гетеродинов должны быть синхронизированы. Ну или применять по 1 ПЧ не кратное значение, например поставить в третьем (опорном) гетеродине кварц на 500 кГц, а во второй гетеродин - кварц на 4,6-4,9 или 5,1-5,4 МГц
4.Можно
5. Будет, если в сервисном меню точно укажете частоту 1 ПЧ.

[UT6MAL]

Есть кварцы 4,7 и 5,3МГц в корпусе Б1, как раз то что надо.
А какой Фсс лучше, на кольцах или на сб12, как у Я.С. Лаповка?
Есть колечки 20 и 30ВЧ К20.
Сергей, на майл написал.
Николай.

[US5MSQ]

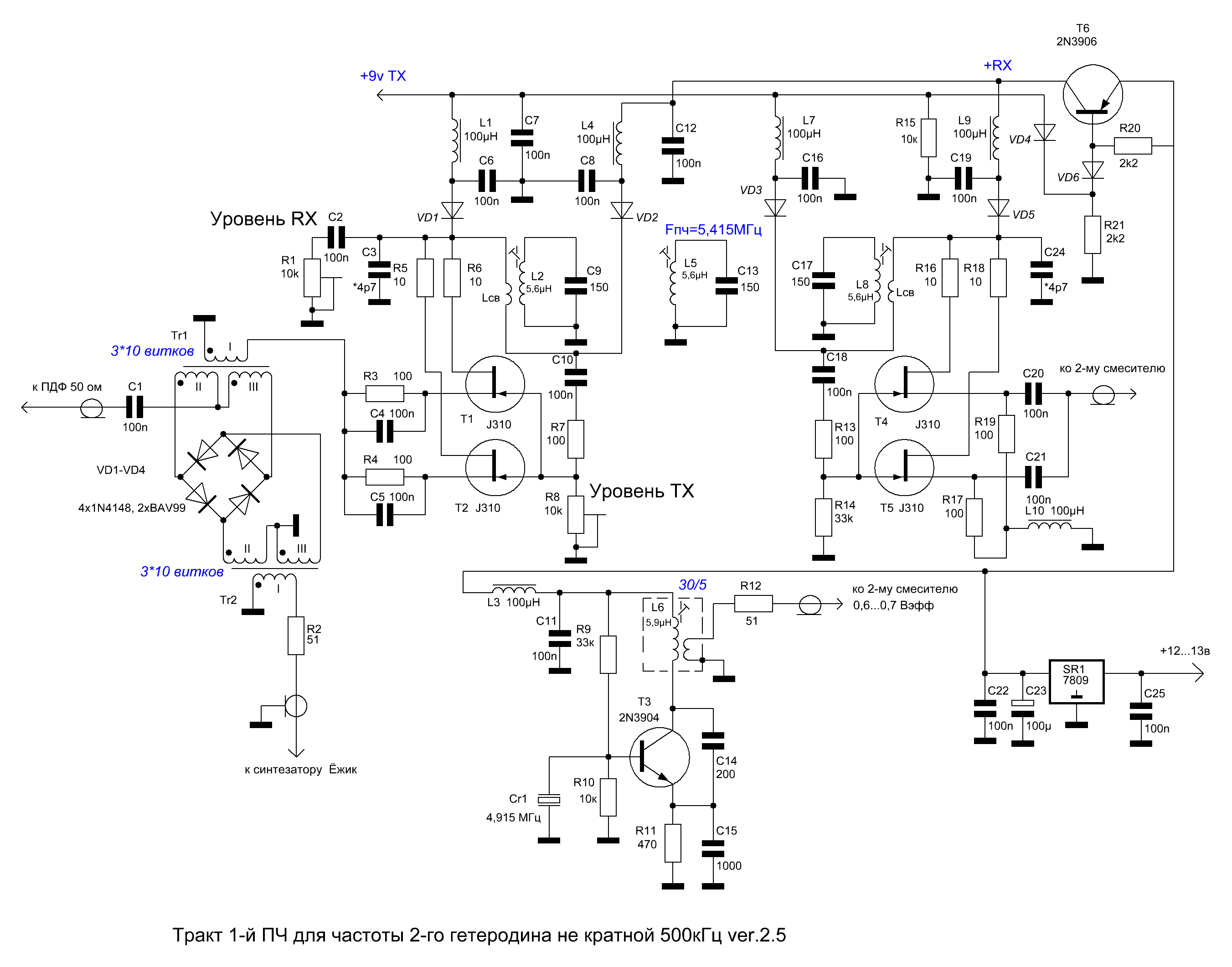

Через крайние катушки протекает довольно большие токи ( примерно 20-30 мА) реверсивных каскадов, поэтому ферритовые кольца не подходят. Карбонильные сердечники легко переносят подмагничивание постоянным током. В данном случае ФСС выполнен на СБ12а с индуктивной связью, конструкция аналогична UA1FA, т.е. расстояние между центрами катушек примерно 15-17мм. Такой ФСС имеет полосу пропускания примерно 70-100 кГц и относительно большое затухание, поэтому применён здесь второй реверсивный усилительный каскад. Единственно, что я бы сейчас переделал в этой схеме - для лучшего согласования с реверсивными каскадами ввёл бы катушки связи (1/2 от числа контурной, т.е. по 8 витков) в первый и последний контур -см. обновлённую схему
