Четырёхламповый трёхдиапазонный приёмник RX204080EMF TUBE

[US5MSQ]

Последний вариант размещения ТВЗ однозначно не годится - будет сильная наводка от силовика и громкий фон в динамике.
Ну, в конечном счёте Вам виднее...

[ut8iae]

Всётаки разместил основную плату как Вы и советовали.
Вродебы всё влезло и ничего друг другу не мешает.
Слевой стороны разместилась плата анодных и накальных стабилизаторов (LM317T посажена на крепление самой платы, которое выступает в качестве радиатора), справой - основная, а между ними под силовиком разместился ТВЗ. Как Вы считаете, Сергей Эдуардович, такая компановка не вызовет наводок и перегрева?
Ещё много работы надо с передней панелью провести, вырезать крепление под индикатор 6Е5С и верньер, но это уже летом.

[US5MSQ]

Плату приемника нужно разместить не только на боковой стенке справа, но и вертикально, ближе к передней панели. А на боковой стенке слева есть возможность свободного размещения платы БП и ТВЗ, подальше от силового транса

[Boris]

... подальше от силового транса

Всем здравствовать!
ИМХО.
Вообще-то, внутри этого корпуса, этому силовому тр-ру не место. Или, точнее говоря, нету места.
Вынести его наружу и закрепить на задней стене в подходящей по размеру коробке. Пусть там и торчит.
Лучше это сделать сейчас, чем потом танцевать под бубен и бороться с фоном переменного тока.

[ut8iae]

Плату приемника нужно разместить не только на боковой стенке справа, но и вертикально, ближе к передней панели. А на боковой стенке слева есть возможность свободного размещения платы БП и ТВЗ, подальше от силового транса

Увы, в этом корпусе плата так не станет, она по длине больше чем сам корпус
На задней стенке вне корпуса этому трансформатору тоже не место. В общем, будем бороться с наводками в процессе настройки.
В радиоле, кстати говоря, ТВЗ тоже не особо и далеко от ТС стоит.

[Baby]

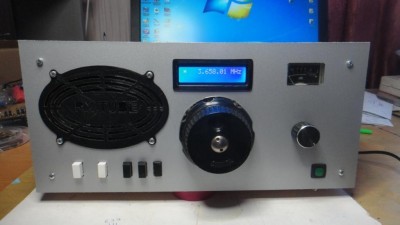

Приемник одел в корпус, осталось нанести надписи.

[US5MSQ]

Лепота!!!

[morse]

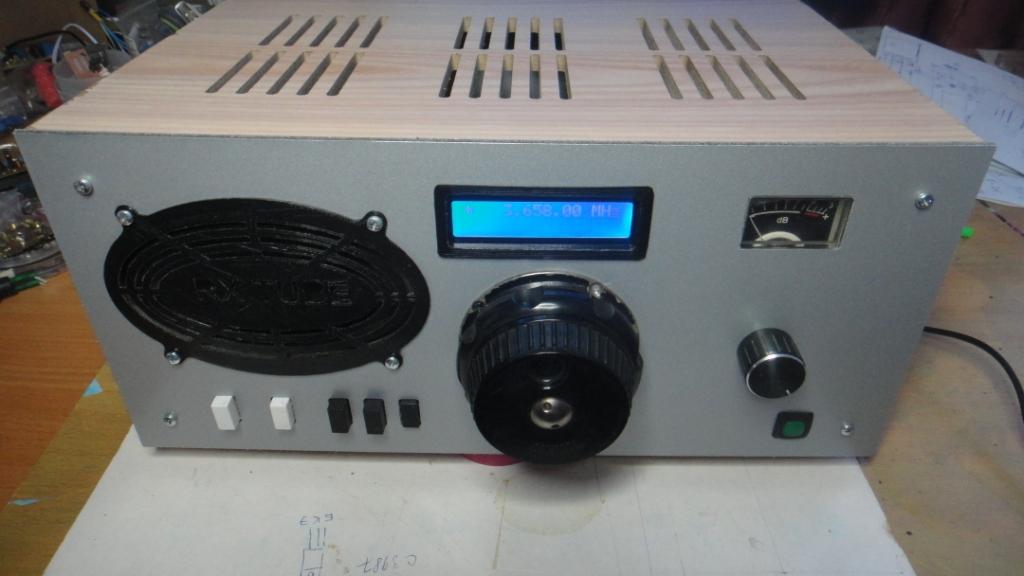

Приемник одел в корпус, осталось нанести надписи.

Красота)) вот у меня не когда не получается слесарка(( а хочется красиво! у вас накладка на динамик на 3д принтере напечатана???

[Baby]

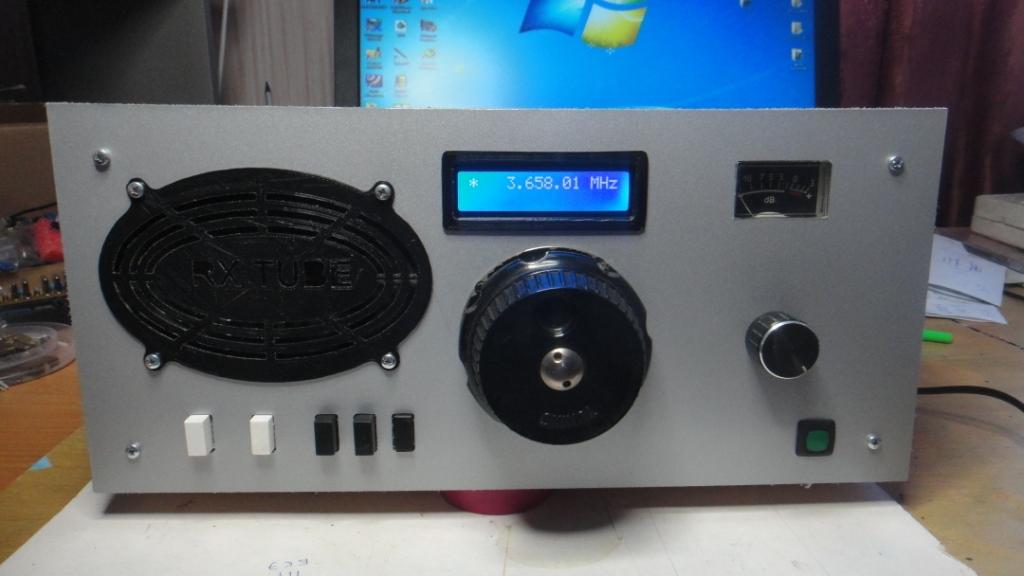

Приемник одел в корпус, осталось нанести надписи.

Красота)) вот у меня не когда не получается слесарка(( а хочется красиво! у вас накладка на динамик на 3д принтере напечатана???

У меня тоже слесарка не очень получалась, пока не сделал себе фрезерный станок, а потом 3Д принтер. Передняя панель на фрезерном, а накладка на динамик и рамка на ЦШ на 3Д принтере.

[UT6MAL]

А у меня с накладками вечная проблема. Плохо получается точно подгонять проём под ЦШ, синтез и т.д. Про 3d принтер слышал, читал, но воочию не видел.
