Четырёхламповый трёхдиапазонный приёмник RX204080EMF TUBE

[Serge]

Да ,как будто вернулся на пару десятков лет назад.
Звучит радио достойно ,звук ламповый .
Если все делать по Вашей рекомендации ,то все получается
на ура . Трансформатор присланный Вами не гудит ,не
греется ,лампы в режиме. Огромное спасибо Сергей Эдуардович
за помощь. Блокировочную ёмкость не ставил , у меня
ничего не возбуждается. Вентилятор решил не ставить.
Конечно полный прогрев ГПД в моей ситуации составляет
около двух часов. Без ЦАПЧа плохо конечно ,но меня устраивает.
На 80-ке выбег небольшой её в основном и слушаю. АРУ работает
просто бомба.

[Анатолий]

Сергей Эдуардович, добрый вечер!
Подскажите, пожалуйста, почему в детекторе Вы не применяете схему каскада с изменяемой обратной связью. В чём причина? Спасибо за ответ.

[Анатолий]

Сергей Эдуардович, добрый вечер!
Просмотрев материалы по Вашим приёмникам, заметил, что Вы только один раз (может пропустил, но нашёл одну схему) использовали в детекторе смеситель с управляемой ОС - на биполярном транзисторе для ПЧ 500 КГц. В ламповых схемах я такого варианта детектора не увидел. В данном приёмнике также использован вариант, ставший "традиционным". Почему Вы не используете схему с управляемой ОС?

[US5MSQ]

Здравствуйте.
Можно было бы применить и детектор с управляемой ООС, но и "классика" в данном случае работает ничем не хуже, зачем было усложнять схему?
Ведь задача стояла не удивить кого-нибудь "изощрённой" схемотехникой, а разработать легко повторяемый в домашних условиях ламповый приемник с вполне приличными параметрами, именно с этой точки зрения и выбраны оптимальные, на мой взгляд, схемные решения.

[US5MSQ]

Приветствую всех.
Владимир Карпелянкий выложил на Ютубе отличные видео по сборке и настройке приемника RX204080EMF TUBE, приятно посмотреть и послушать!
https://www.youtube.com/watch?v=HPbZJDS ... ploademail
https://www.youtube.com/watch?v=TjDK3Ok ... ploademail
https://www.youtube.com/watch?v=wI0aqxq ... ploademail

[morse]

Сергей спасибо за видео! и Володе спасибо! он хорошие видосики делает! я давно подписан на Володю

[UR8IP]

Добрый день всем !
В моем гараже не хватает вот этого приемника.

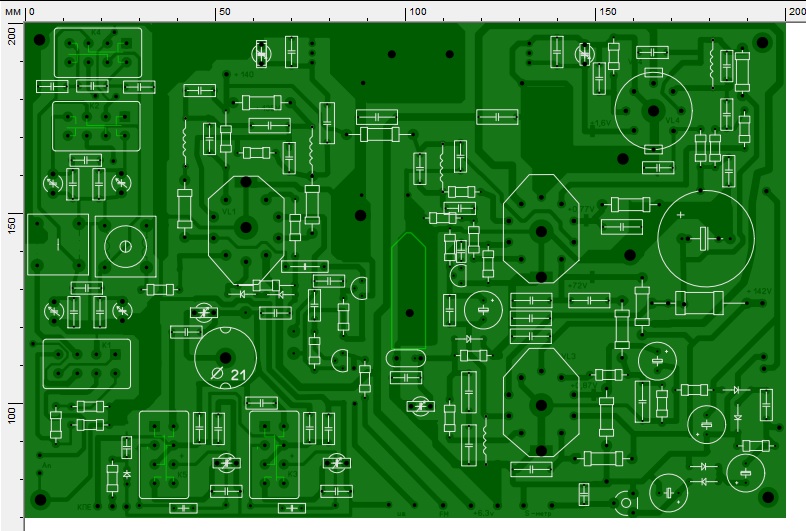

Посмотрел свои детали. Нашел все. Только вот печатную плату пришлось немного переработать под свои детали.
Попробую сделать.

[Megavolt]

Здравствуйте, Сергей.
На стоке VT1 и не должно быть никакого напряжения ни постоянного ни переменного - это в идеале, реально же небольшое, остаточное, напряжение ГПД, всё же проникает туда через паразитную емкость затвор-сток, но измерить его весьма непросто в виду малого значения. Полевой транзистор VT1 включен в режиме управляемого сопротивления [см. - Погосов А. Модуляторы и детекторы на полевых транзисторах. — Радио, 1981, №10 с.19]. При малых напряжениях сток-исток, независимо от полярности, канал полевого транзистора ведет себя как обычное сопротивление. Его значение можно менять от нескольких МОм при запирающем напряжении на затворе до десятков Ом при отпирающем. Запирающее напряжение на затворе устанавливается автоматически из-за выпрямляющего действия p-n перехода (автосмещение) транзистора VT1. При подаче через конденсатор С29 на затвор напряжения ГПД сопротивление канала сток-исток, подключённого параллельно дросселю в цепи катода VL1.2? будет изменяться по такому же закону, изменяя тем самым глубину катодной ООС. Таким образом, получится почти идеальный смеситель с малыми собственными шумами и высокой помехоустойчивостью, т.е. с повышенным ДД.

Доброго дня Сергей Эдуардович! Долго я мучился с транзистором vt1 и менял его на всяческие разные но искажения все одно присутствовали. Спервоначала, когда я по вашему совету заменил транзистор на другой, искажения заметно ослабли, но не пропали до конца. В итоге я отчаявшись починить это дело сам отнес приемник к знакомым ремонтерам связистам. Оне показали себя продвинутыми паяльниками и не ведая греха подали через сопротивление 560 ом на затвор транзистора 6,3 вольта. Транзистор стал работать как истоковый повторитель и приемник сразу же заработал как надо. Но у меня, все одно, чувство какого то дискомфорта по сему вопросу. Вы написали, что транзистор должен работать как управляемое сопротивление, но как этого добиться? Я и еще три паяльника в растерянности по этому поводу. К слову сказать приемник получился прекрасный, чувствительность весьма высокая и дд отличный. Я и мои друзья в восторге. Для смеха на диапазоне 40м ставили рядом современный трансивер ten-tec и icom, дык на моем приемнике прием заметно чище. В том месте где проводились испытания очень скверная электромагнитная обстановка. Помеха стоит стеной но на мой приемник прием заметно лучше. Никто не понимает почему. Спасибо вам большое за такую замечательную конструкцию.

[US5MSQ]

Здравствуйте, Паша.
Я так и не понял, по какой же схеме Вы включили VT1, но рад, что Вам понравилась работа этого приёмника

[Megavolt]

По такой же схеме как vt2, т.е. получился повторитель. Но вы описали работу этого транзистора совсем иначе. Посему хотелось бы приблизиться к оригиналу... Но как это сделать ни я не мои друзья не ведаем.
