Громкоговорящий ППП на германиевых транзисторах

[US5MSQ]

Приветствую всех.

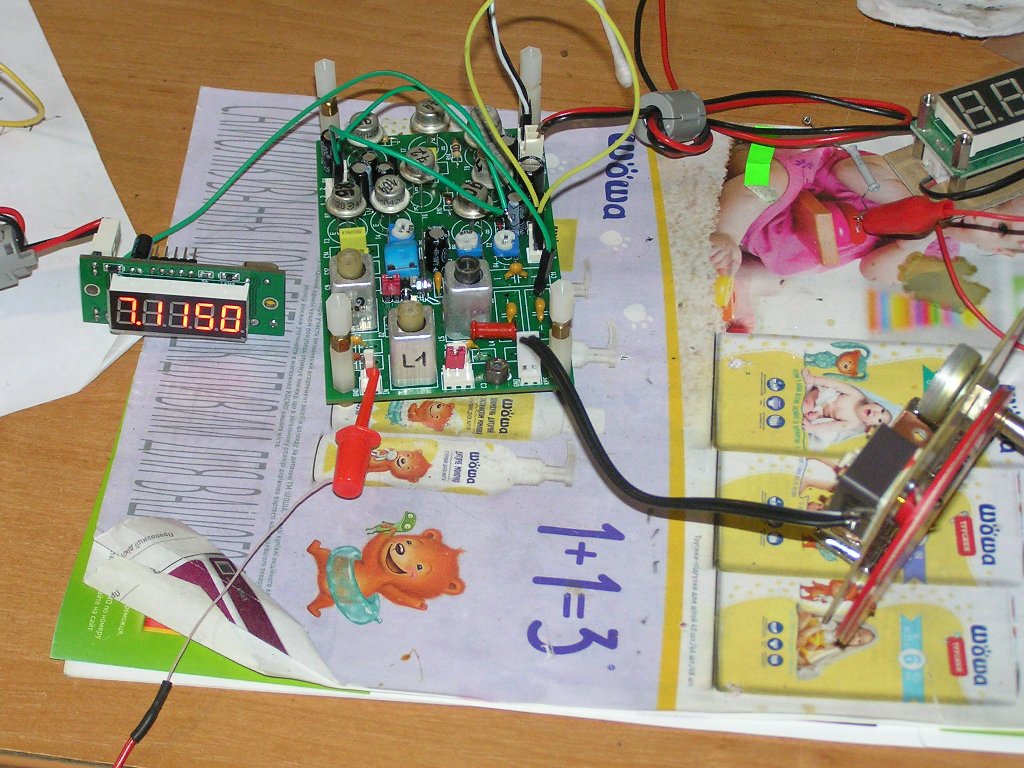

Закончил я испытания ППП, результатами доволен. Из доработок - подключил 5-разрядную ЦШ с кварцем 10 МГц, расширил полосу пропускания ФНЧ до 3 кГц - голоса стали поприятнее, и поднял усиление УНЧ примерно в 2 раза, чутья выше крыши. В выходные на обоих слушал тест на палец

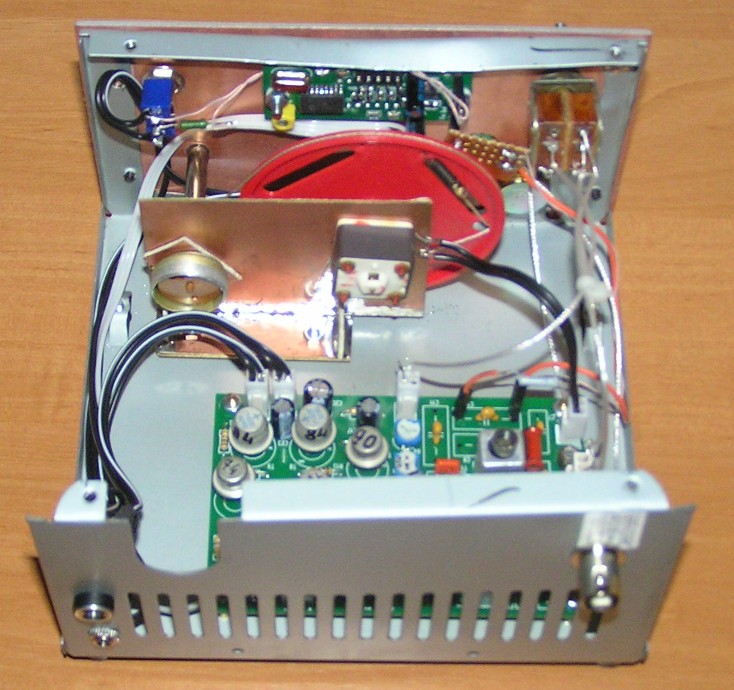

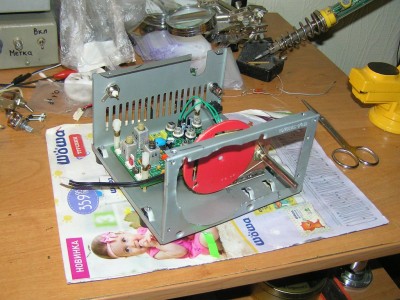

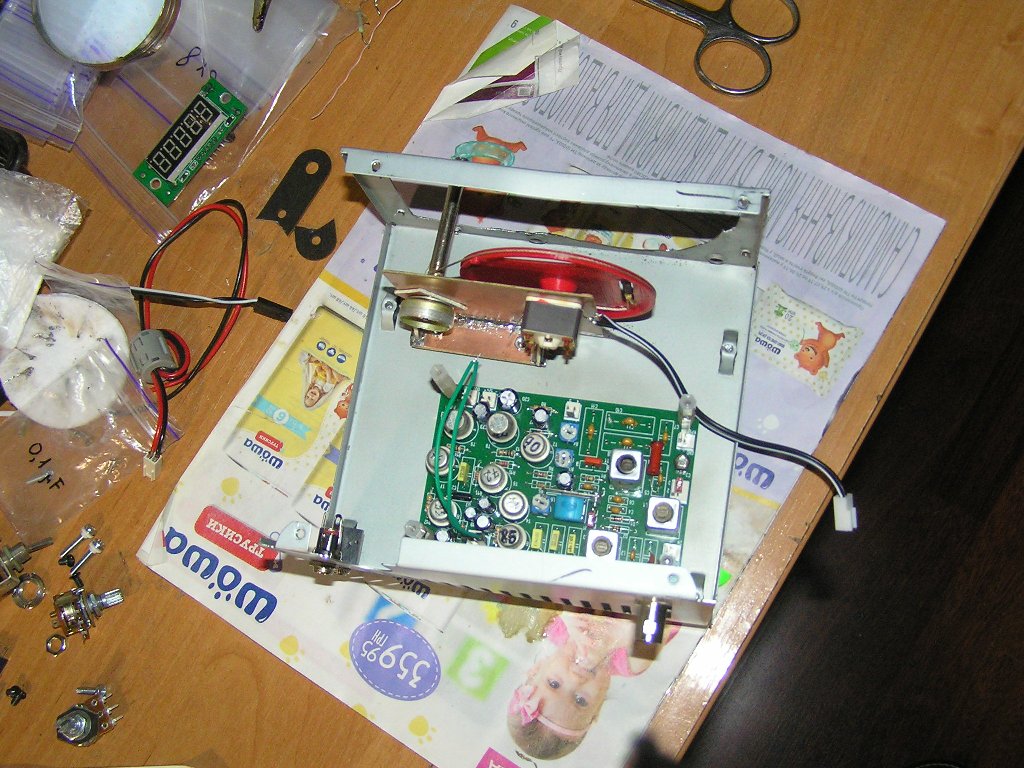

Сейчас занимаюсь корпусом, в качестве которого применил корпус от компьютерного БП. А пока передняя панель сохнет, решил сделать маленький фотоотчёт о проделанной работе

[Dub]

Здравствуйте Сергей Эдуардович!
Красный диск (верньерного механизма) на 3Д принтере напечатан или же с какого-то приёмника снят?

[US5MSQ]

Здравствуйте.
Верньерный диск был скопирован с диска России-303 и на заказ был отпечатан на 3D-принтере

[US5MSQ]

Приветствую всех.

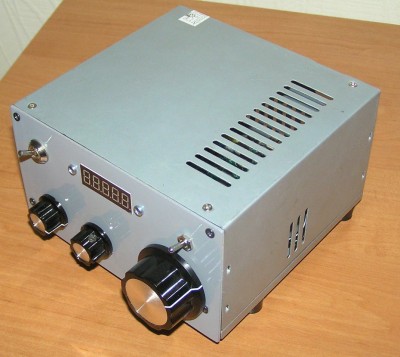

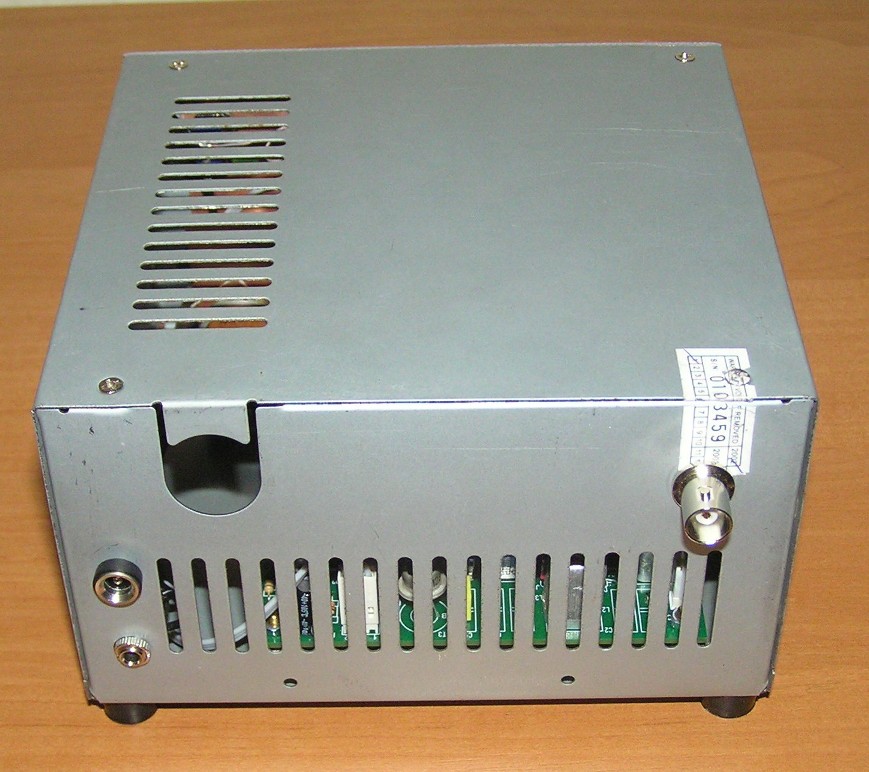

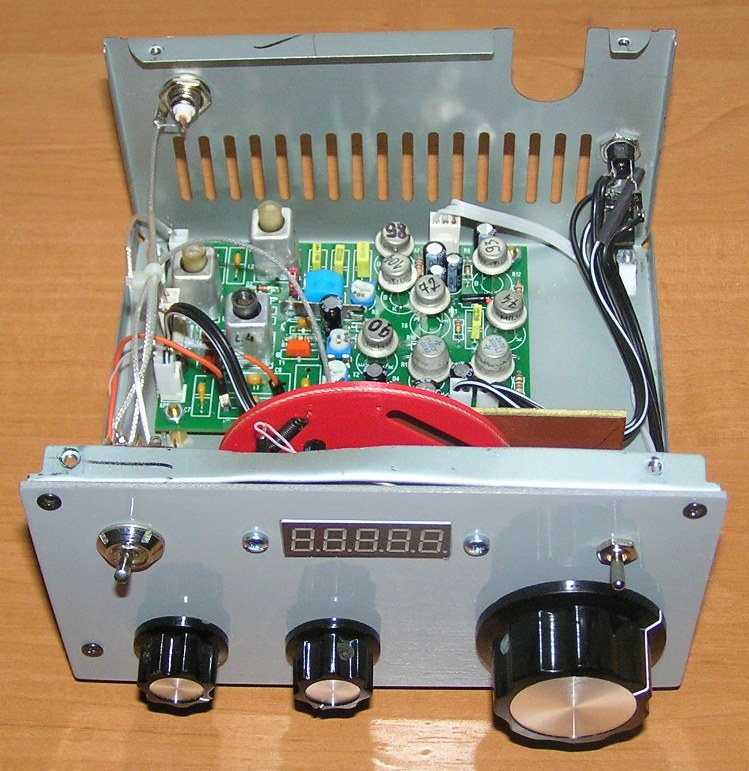

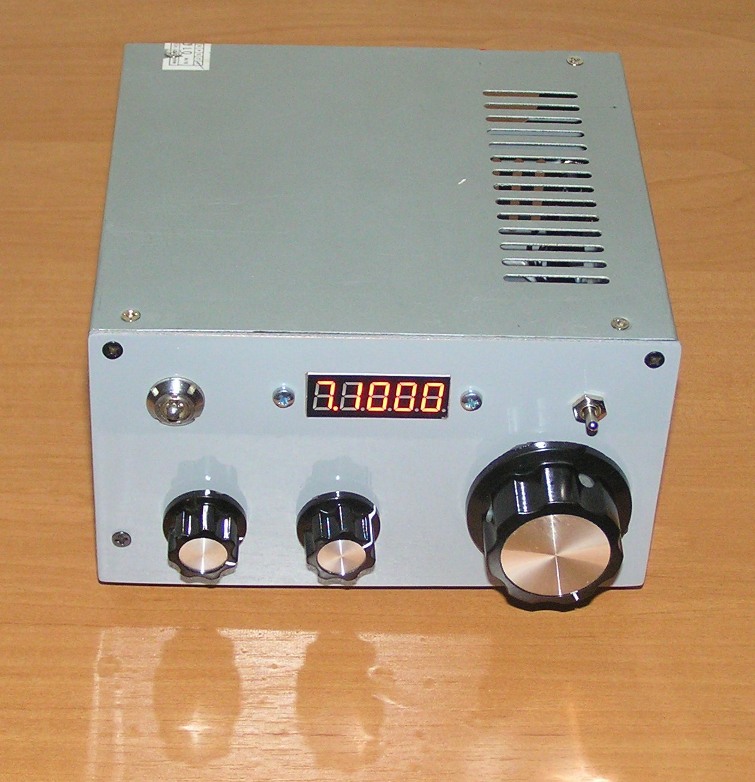

Ну вот громкоговорящий ППП на германиевых транзисторах получил свой корпус. Надписи на передней панели делать нечем, но и так, я думаю, всё понятно

[Dub]

Хорошо сделано, Сергей Эдуардович!
Частота не сильно уплывает с таким КПЕ?
Было бы интересно посмотреть видео работы приёмника, если конечно это возможно.
3д моделью верньерного диска не поделитесь?

[US5MSQ]

Это нормальные КПЕ. Выбег частоты ГПД после включения очень малый. Частота после прогрева 3-5 мин достаточно стабильна.
3Д модели колеса у меня нет, я отдал просто изготовителю образец и потом получил заказ
Видео делать нечем, увы...

[Ivan_Ivanov]

У меня накопилось изрядное количество таких КПЕ.
Поначалу тоже сомневался в их пригодности для радиолюбительских дел, но в процессе их использования в разных конструкциях, понял, что это "то что надо".
Небольшой размер. Со стабильностью всё в норме. Четыре секции позволяют удобно подбирать необходимую ёмкость.
Так что как говорится "не проходите мимо".
ЗЫ.
Вот только с вернером для них действительно геморой.
Они в разных приёмниках абсолютно разные. И тросик, и лента, и шестерёнки.

[US5MSQ]

...
Вот только с вернером для них действительно геморой.
Они в разных приёмниках абсолютно разные. И тросик, и лента, и шестерёнки.

Вот и я озадачился этой проблемой. Из доступных вариантов выбрал диск от России -303 диаметром 67 мм. При проточке 6 мм оси потенциометра до 5 мм замедление получилось примерно 13 раз, т.е. 6,5 полных оборотов ручки настройки. Если её выбрать достаточно большого диаметра, например как у меня на фото 47 мм, получается достаточно плавная и комфортная настройка не только на 40м (ширина чуть больше 200 кГц), но и на 80м диапазоне, на котором ширина перестройки получилась почти 400 кГц.

[Ivan_Ivanov]

Поискал в интернете, оказывается в моём городке есть услуга 3D печати.
Надо будет попробовать напечатать несколько штук.

[valentin]

Здравствуйте, я собрал приемник без стабилизатора, так-как питаю его от автомобильной батареи. Но дело в том что, если на 80м мне удалось выставить напряжение. То на 40м максимум 200 мВ, это при 100 ом, если уменьшаю, то и напряжение тоже падает, увеличиваю, тоже падает. Сразу скажу, что собирал немного по другому, вместо замыкания одного из резисторов, с просто подключаю то один, то другой, на 80м примерно 1 кОм. В чем может быть проблема?
