Громкоговорящий ППП на германиевых транзисторах

[US5MSQ]

Здравствуйте.
Следуйте краткой инструкции по настройке, приведённой здесь viewtopic.php?f=23&t=372&p=8540#p8540
и всё получится

[valentin]

Что же, завтра попробую. Только остался один вопрос, это широкий диапазон на 40м. На 80м вопрос решился простым добавление последовательно КПЕ конденсатора. А тут не знаю как быть.

[US5MSQ]

Широкий - это сколько ?

[valentin]

Уже нисколько, настроил все более-менее нормально по вашей инструкции. Применил современные диоды 1N4148 в смесителе. Настроил ГПД, это нормально что в зависимости от положения КПЕ напряжение изменяется? Теперь радиолюбителей вообще не ловит, одни вещалки. Что характерно, что на 40м, что на 80м
вещалки одни и те же, на 80м чуть погромче. Уже не знаю как быть, может пересобрать приемник заново?

[US5MSQ]

так и есть -при перестройке ГПД напряжение на контуре и, соответственно, на диодах немного (примерно +-0,1в) изменяется.
А вот почему нет нормального приёма, не понятно... Может монтаж не удачный? Хорошо бы здесь выложить подробное фото монтажа.
Какая у вас антенна?

[valentin]

Антенна так себе 3-4 метра. За монтаж будете ругать, но никаких возбудов и прочего нет.

[US5MSQ]

Собственно вот Вам и 2 причины плохого приема -
1. Никакая антенна, а нужна наружная антенна не менее 7-10 м, лучше- больше и желательно с экранированным вводом -для снижения местных помех.
2. Неудачный монтаж, собирающий своими проводами все местные бытовые помехи, а они, похоже, очень большие. Кстати оценить уровень помех можно достаточно точно, измерив уровень выходных шумов с отключённое антенной - у правильно настроенного приемника он должен быть не более 10-15 мВэфф, всё что выше - результат воздействия местных помех на входные и коммутационные цепи. поэтому обязательно нужен экранированный корпус и желательно автономное питание - от аккумуляторов или батарей.

[valentin]

На эту же антенну отлично принимались станции на другой приемник 80м, снижение в коаксиальном кабеле. Питание и так от автомобильного аккумулятора. Помех как таковых нет, просто ничего не ловит кроме вещалок.

[valentin]

Что же, попробую пересобрать.

[anv49]

Добрый день Сергей Эдуардович!

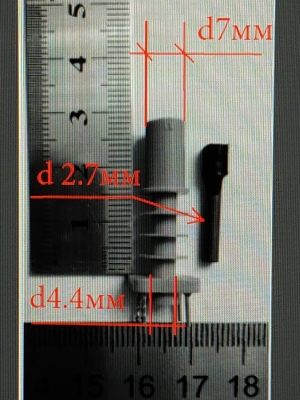

Подскажите пожалуйста о возможности применения вот таких каркасов (по случаю приобрел несколько штук) в данном приемнике - коричневый имеет наружный диаметр 5 мм с высотой 10 мм с ферритовым стержнем М 3,7 мм ( размер по контактным стерженькам 5 х 5 мм). У серого каркаса диаметр ферритового стержня 2,7 мм и ширина секции 3,5 мм ( в каждой секции было намотано по 130 витков провода 0,13мм) с размером по контактным стерженькам - 5 х 8 мм.
