УМ IRF510/RD16 для ТRX

[US5MSQ]

Здравствуйте,
Николай.
Тут можно только гадать. Если транзисторы изначальны были нормальные, то они сгорели от перегрева из-за перегрузки по току/мощности рассеяния. Типовые причины:
1. Возможна была ошибка монтажа, из-за чего базовое смещение было повышенным и пошёл большой через транзисторы
2. Возник сильный самовозбуд...

[UT6MAL]

Монтаж проверил, нормально.
Смущает напряжение большое на КТ1.
А самовозбуд из за чего может быть?

[US5MSQ]

Как только поставите нагрузку - транзисторы второго каскада, так напряжение в КТ1 снизится до нормы.
О причинах самовозбуждениея в данном случае, на многократно проверенном конструктиве, можно только гадать, у меня не было таких случаев и какой-то реальной статистики нет, оно возможно к примеру, из-за неудачно расположенных длинных и перекрещенных проводов входных, выходным и питания.

[UT6MAL]

Я понял, приедут транзисторы, буду пробовать.
Спасибо, Сергей.

[UT6MAL]

Приехали транзисторы.
УМ заработал.
Сергей, а сколько максимально можно подавать
ВЧ напряжение на вход УМа ?
У меня на 14 и 18 мгц поступает аж 0,8 в.
На остальных от 2,8 до 3,5 в.

[US5MSQ]

Здравствуйте.
Всё в пределах разумного.
Максимальная мощность не более 15 Вт, но лучше, для большей надёжности, ограничиться 10 Вт.

[UT6MAL]

Неправильно написал.
На остальных от 0,28 в до 0,35 в.

[ut8iae]

Подскажите, пожалуйста, как можно организовать регулировку выходной мощности у данного УМ.
С Уважением!

[UT6MAL]

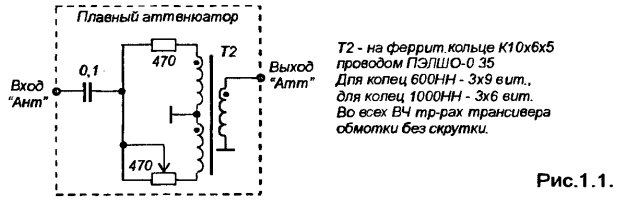

Я вот такой применил между пред УМ и УМ.

[Vladimir827]

Сергей Эдуардович,
вопрос про фнч в составе усилителя на RD16.
с компонентами указанными на схеме частота среза 30+мгц,
я делаю усилитель для использования на частотах от 7 до 15 мгц ,
нужно ли перерасчитать фильтр или оставить как на схеме указано .
я завел данные фильтра в симулятор ,получилось что с номиналами
как на схеме, КСВ (между усилителем и фнч) на нужном мне участке больше чем 2.0

п.с. фнч из состава усилителя не единственный в апарате.
