Здравствуйте.
Какую конкретно ЦШ Вы подключали к приемнику?

[ipkiev]

Здравствуйте.
Какую конкретно ЦШ Вы подключали к приемнику?

Добрый день Сергей.
Заказывал у Вас 5-ти разрядную собранную.Она работает и точно всё показывает.
Питаю от литий ионных аккумуляторов.Если раздельное питание то всё без фона.А если от одного источника то стоит фон(гул низкой частоты)При нажатии кнопок в ЦШ меняется тональность фона.Ставил экран (не помогло (: )
Думаю над раздельным питанием но это всё таки не удобно.

[ipkiev]

Здравствуйте.
Какую конкретно ЦШ Вы подключали к приемнику?

Добрый день Сергей.
Заказывал у Вас 5-ти разрядную собранную.Она работает и точно всё показывает.
Питаю от литий ионных аккумуляторов.Если раздельное питание то всё без фона.А если от одного источника то стоит фон(гул низкой частоты)При нажатии кнопок в ЦШ меняется тональность фона.Ставил экран (не помогло (: )
Думаю над раздельным питанием но это всё таки не удобно.

Вот такая ЦШ- viewtopic.php?f=23&t=96

[US5MSQ]

Понятно.
У этой ЦШ динамическая индикация, поэтому нужно максимально разделять цепи питания ( и + и общий провод) приемника и ЦШ и в цепь питания ЦШ поставить дополнительный RC фильтр, аналогичный показанному здесь viewtopic.php?f=23&t=78&start=40#p1970
резистор можно увеличить до 51-68 Ом, а емкость уменьшить до 470 мкФ, но разместить её нужно как можно ближе к ЦШ, в идеале - прямо на контактах питания..

[ipkiev]

Понятно.
У этой ЦШ динамическая индикация, поэтому нужно максимально разделять цепи питания ( и + и общий провод) приемника и ЦШ и в цепь питания ЦШ поставить дополнительный RC фильтр, аналогичный показанному здесь viewtopic.php?f=23&t=78&start=40#p1970
резистор можно увеличить до 51-68 Ом, а емкость уменьшить до 470 мкФ, но разместить её нужно как можно ближе к ЦШ, в идеале - прямо на контактах питания..

Спасибо.
Ставил фильтр не помогло.А с отдельным питанием и фильтра не нужно.(но на проводах)
Спасибо за приёмник.Работает на небольшом куске провода.Запустился сразу без танцев.Первые катушки на слух.А ЦШ помогла попасть в диапазон.
С питанием решу,может и два будет или просто выключать шкалу.Ведь она не всегда и нужно ))
Удачи Вам и берегите себя.73!

[ipkiev]

Понятно.
У этой ЦШ динамическая индикация, поэтому нужно максимально разделять цепи питания ( и + и общий провод) приемника и ЦШ и в цепь питания ЦШ поставить дополнительный RC фильтр, аналогичный показанному здесь viewtopic.php?f=23&t=78&start=40#p1970
резистор можно увеличить до 51-68 Ом, а емкость уменьшить до 470 мкФ, но разместить её нужно как можно ближе к ЦШ, в идеале - прямо на контактах питания..

Спасибо.
Ставил фильтр не помогло.А с отдельным питанием и фильтра не нужно.(но на проводах)
Спасибо за приёмник.Работает на небольшом куске провода.Запустился сразу без танцев.Первые катушки на слух.А ЦШ помогла попасть в диапазон.
С питанием решу,может и два будет или просто выключать шкалу.Ведь она не всегда и нужно ))
Удачи Вам и берегите себя.73!

Добрый день Сергей!
Спаял фильтр,кондесатор на плате а сопротивление в разрыв провода.Гул пропал и питание от одного источника.
Спасибо .73!

[US5MSQ]

Вот и славно

[Igor Kondrashenkov]

Здравствуйте,

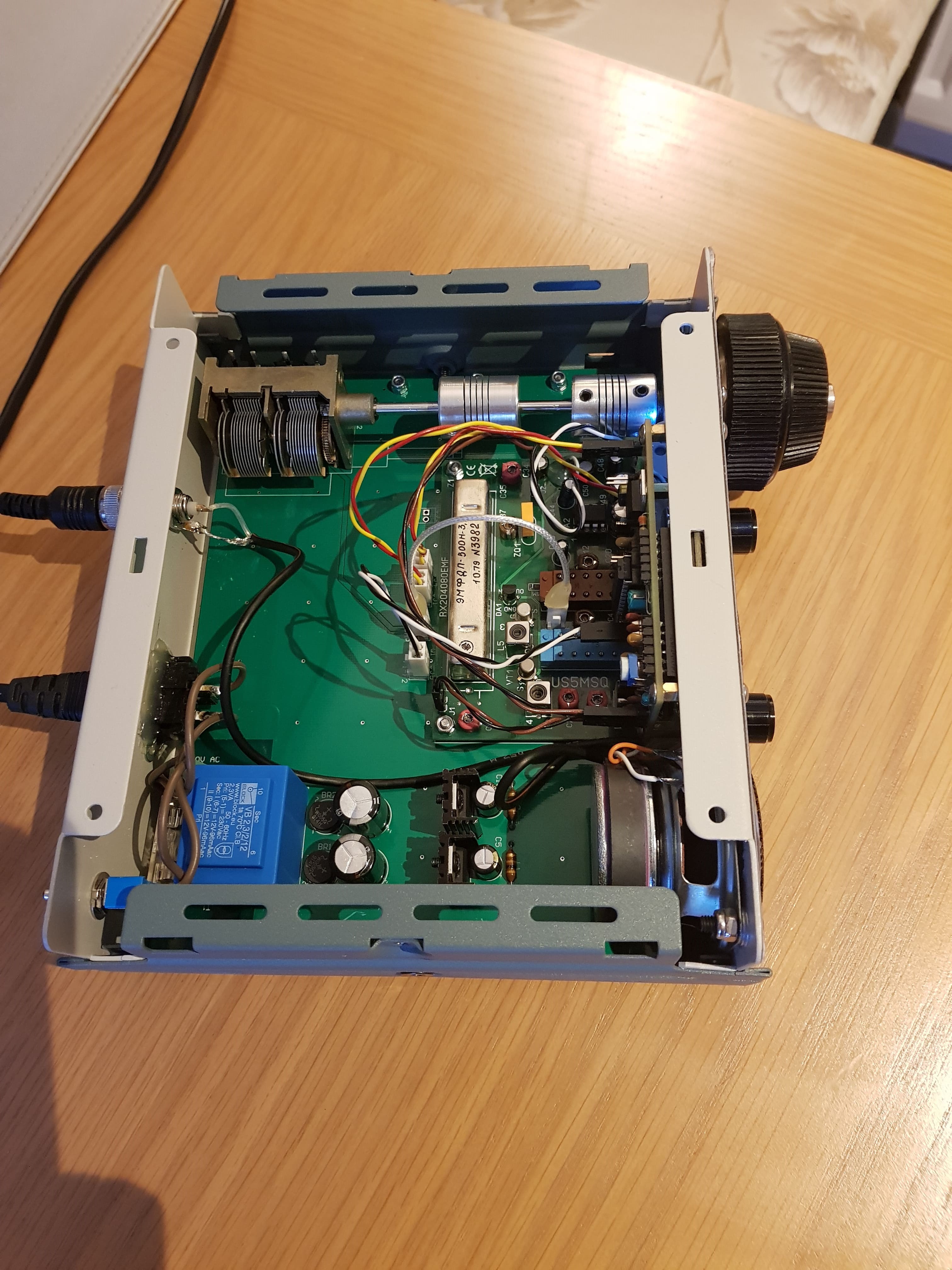

Мой первый пост. Закончил данный приемник. Море благодарности автору - получил удовольствие от сборки и настройки. Работает отлично. Набор 204080EMF заказывал у Вячеслава.
Ещё в детстве заглядывался на Поляковский приемник наблюдателя на двухзатворных - даже раздобыл контура от Альпиниста и КПЕ, но не сложилось, так как не смог найти ЭМФ и собственно транзисторы. В общем наверстал я считаю ...

Передняя панель

С уважением,
Игорь

[US5MSQ]

Здравствуйте.
Спасибо и Вам, Игорь, за добрые слова и за фотоотчёт. Отлично Выглядит Ваш приемник.

[Igor Kondrashenkov]

Сергей, спасибо за Вашу оценку! Следующим этапом будет Ваш ламповый 204080TUBE
