Четырёхламповый трёхдиапазонный приёмник RX204080EMF TUBE

[morse]

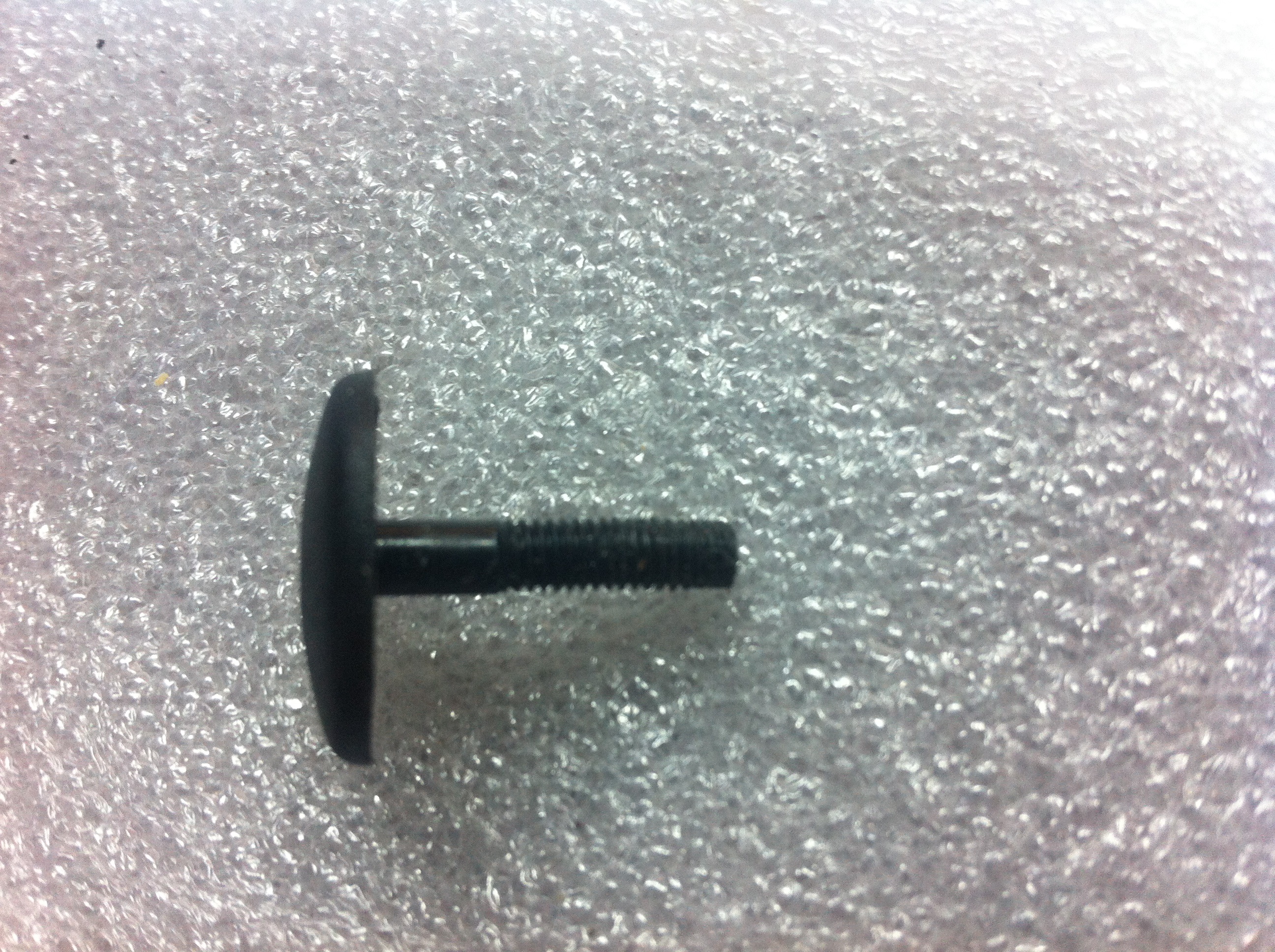

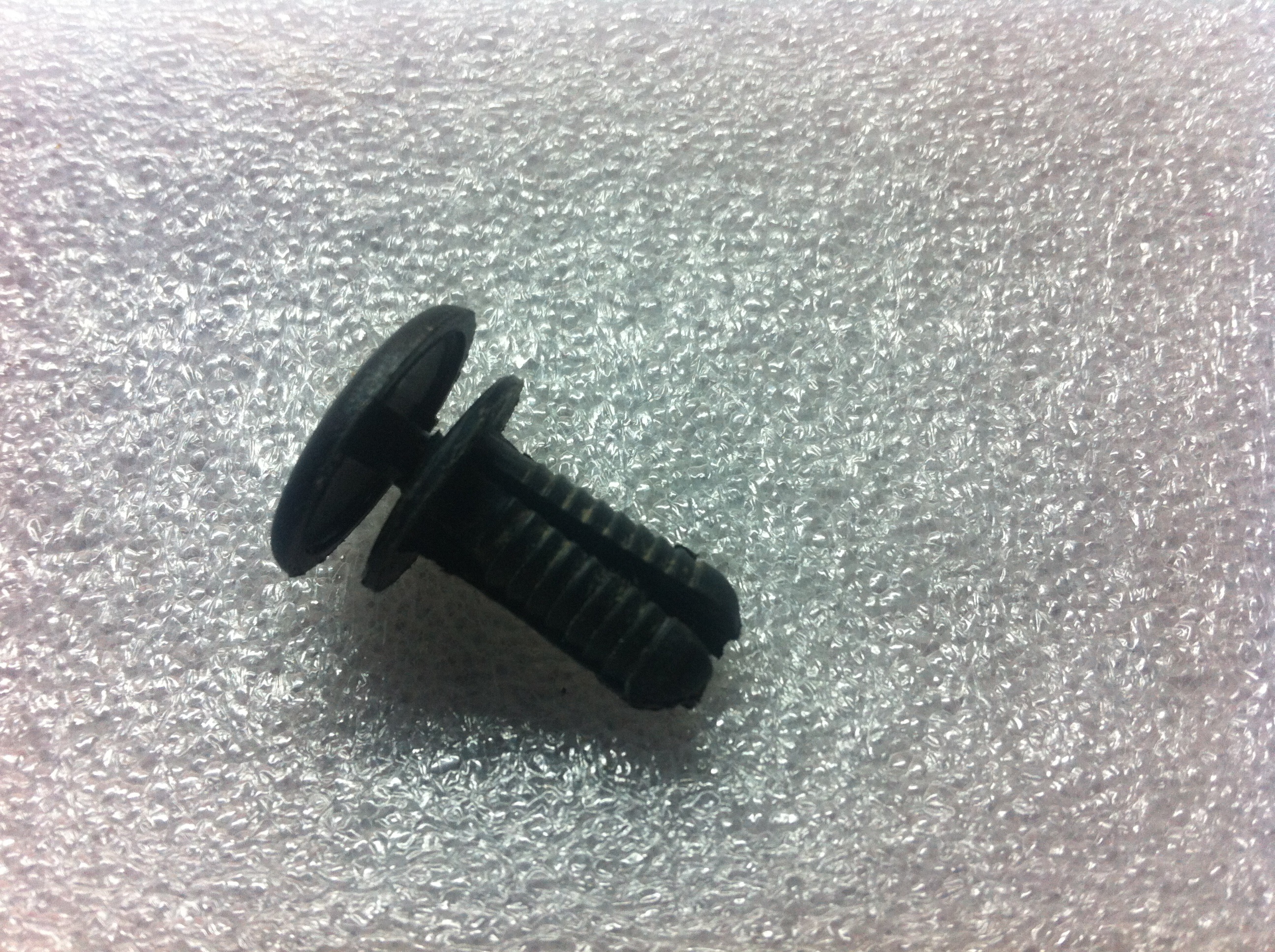

Сергей Эдуардович, доброй ночи! решил проблему для крепления катушки ГПД , все банально просто)) взял автомобильную заклепку которая держит обшивку в салоне машины, взял саму клепку(грибок) без замка и просто на нем нарезал резьбу а вместо гайки я нашел эбонитовую толстую шайбу в которой я тоже нарезал резьбу и все красиво намотал,и укрепил на место . колечко мотал проводом 0.5мм 21 виток и катушку связи 6 витков , VT1 и VT2 поставил КП307Б. Осталось найти реле АТТ и пленочные конденсаторы и можно стартовать))
вот немножко фото:

[morse]

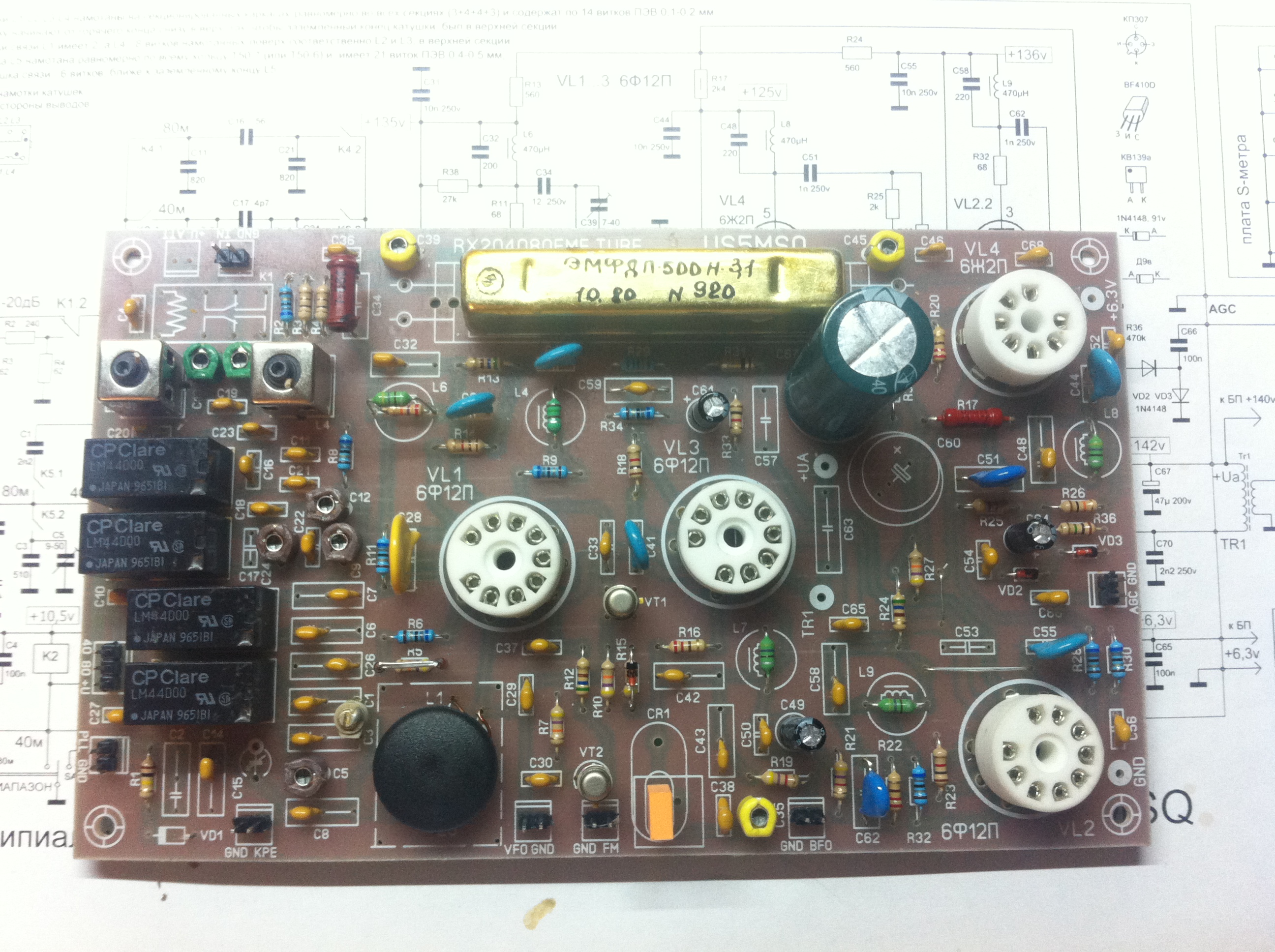

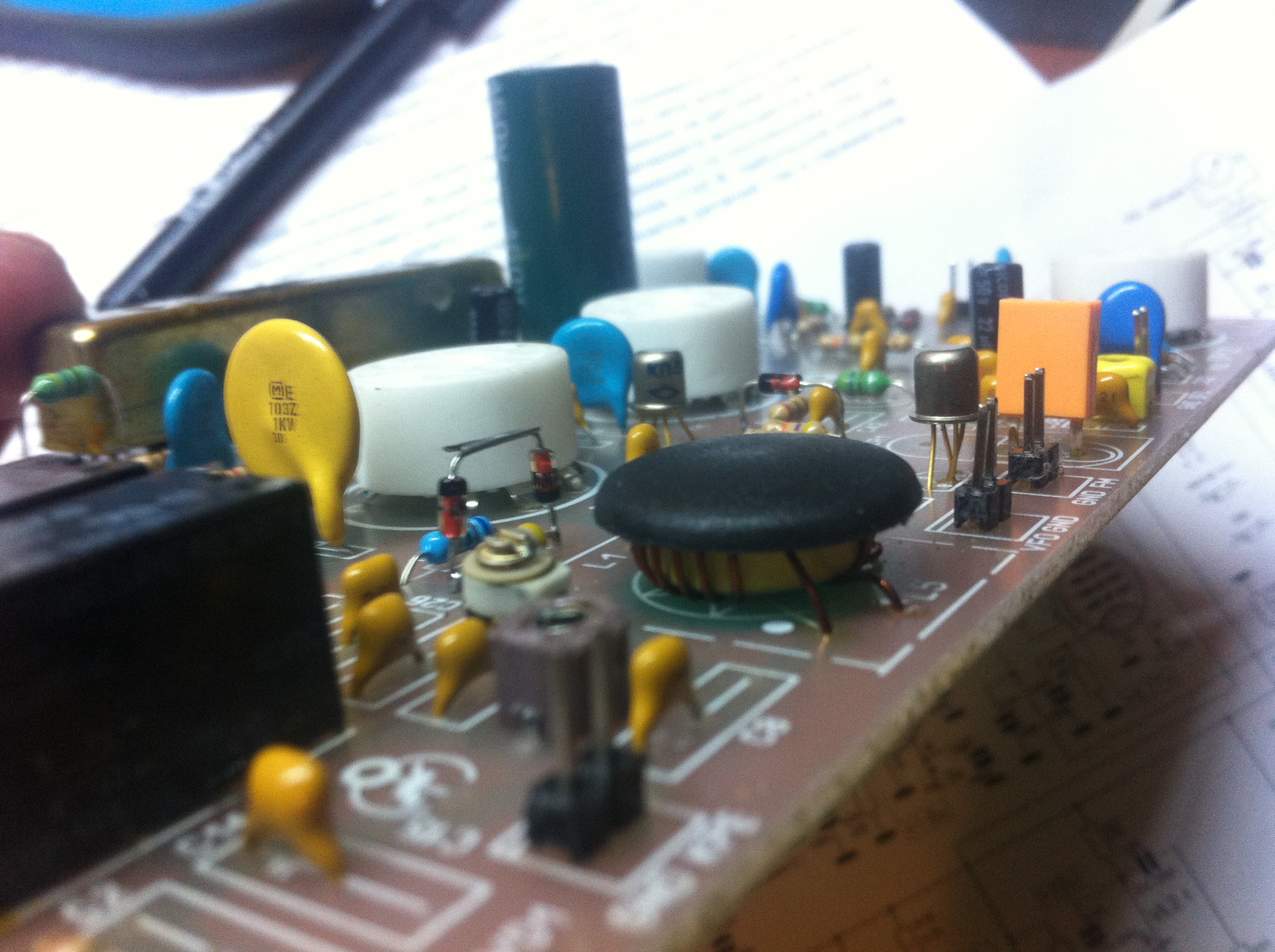

Общий вид платы

[US5MSQ]

Хорошее решение!

[morse]

Он сказал «Поехали!» и махнул рукой
Сергей Эдуардович , аппарат сразу запел без всякой отстройки)) даже ДПФ попал 80м диапазон))) чудо приемник , вот видео первого старта
https://www.youtube.com/watch?v=EgPgjK5coZc

[US5MSQ]

с чем Вас и поздравляю!
Хотя приёмник и имеет большой запас по усилению и многие узлы не сильно критичны к неточной настройке, всё же для достижения максимальных результатов рекомендуется сделать настройку в полном объёме согласно Краткой инструкции. Ну и не забываем пользоваться встроенным аттенюатором.
Спасибо за видеоотчёт!

[morse]

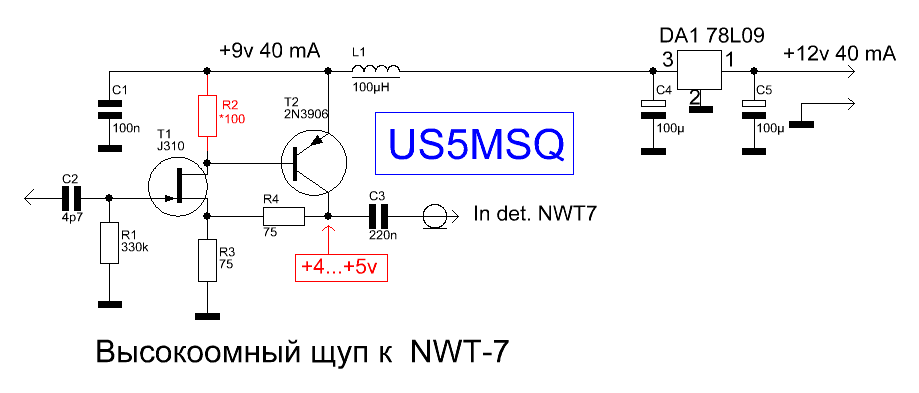

Сергей Эдуардович а приемник настраивать таким пробником?
если таким, то подскажите как его откалибровать! ! когда я им измерения делаю у меня затухания -10дб это при не включенном ATT

[US5MSQ]

Калибруется пробник обычным способом - выход NWT нагружается резистором 51 Ом и уже к нему подключается пробник.
В данном случае калибровку уровней я не делал - зачем делать лишние телодвижения , когда нам важны настройка и контроль АЧХ, просто поддерживал встроенными аттенюаторами уровень испытательного сигнала таким, что на верхних диапазонах максимум АЧХ не превышал уровня - 20 дБ

[morse]

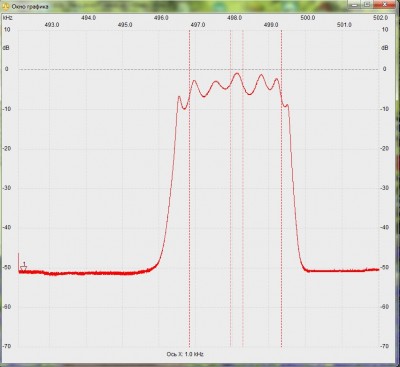

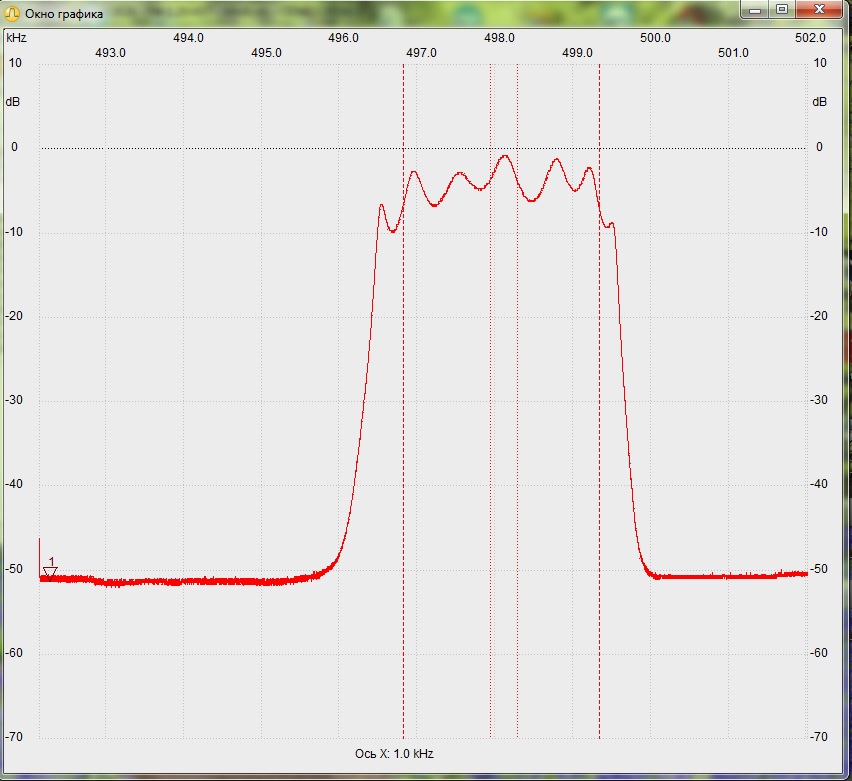

Все откалибровал, Вот что получилось при настройке ПЧ (это при отключенном АРУ) разделительный кондетсатор 10пф, аттенюаторы выключенные

[US5MSQ]

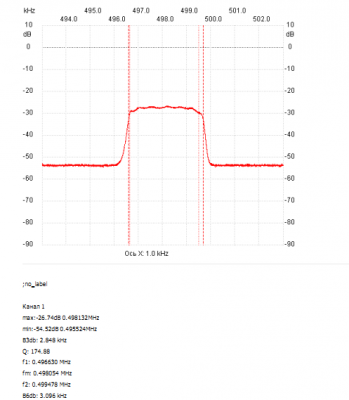

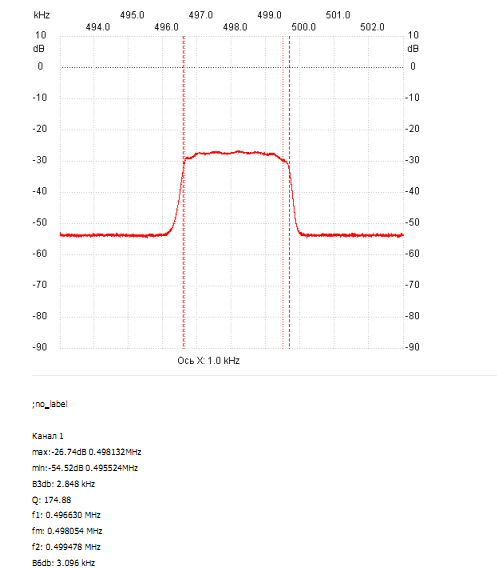

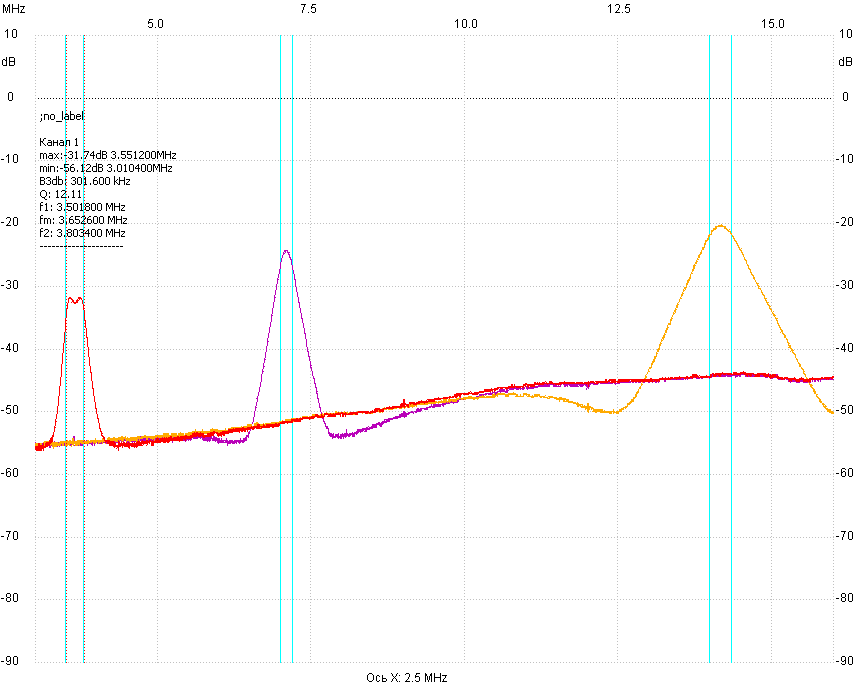

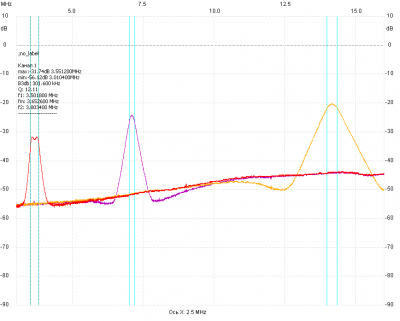

Что-то великовата неравномерность в полосе пропускания ЭМФ. Вот какая АЧХ получилась у меня после подстройки триммеров.
Куда подавали испытательный сигнал и где и как его снимали?

[morse]

ГПД заглушил перемычкой! выход прибора подал через 10пф на R9 (7 нога лампы VL1.2). вход прибора подал на R28 это 6 нога лампы VL2.2
у меня фильтр вот такого типа ЭМФДП-500Н-3,1
