ФНЧ на магнитных головках в ламповом УНЧ.

[Dmitriy]

Спасибо за ответ. Честно говоря думал, что второй вариант вам больше понравится.

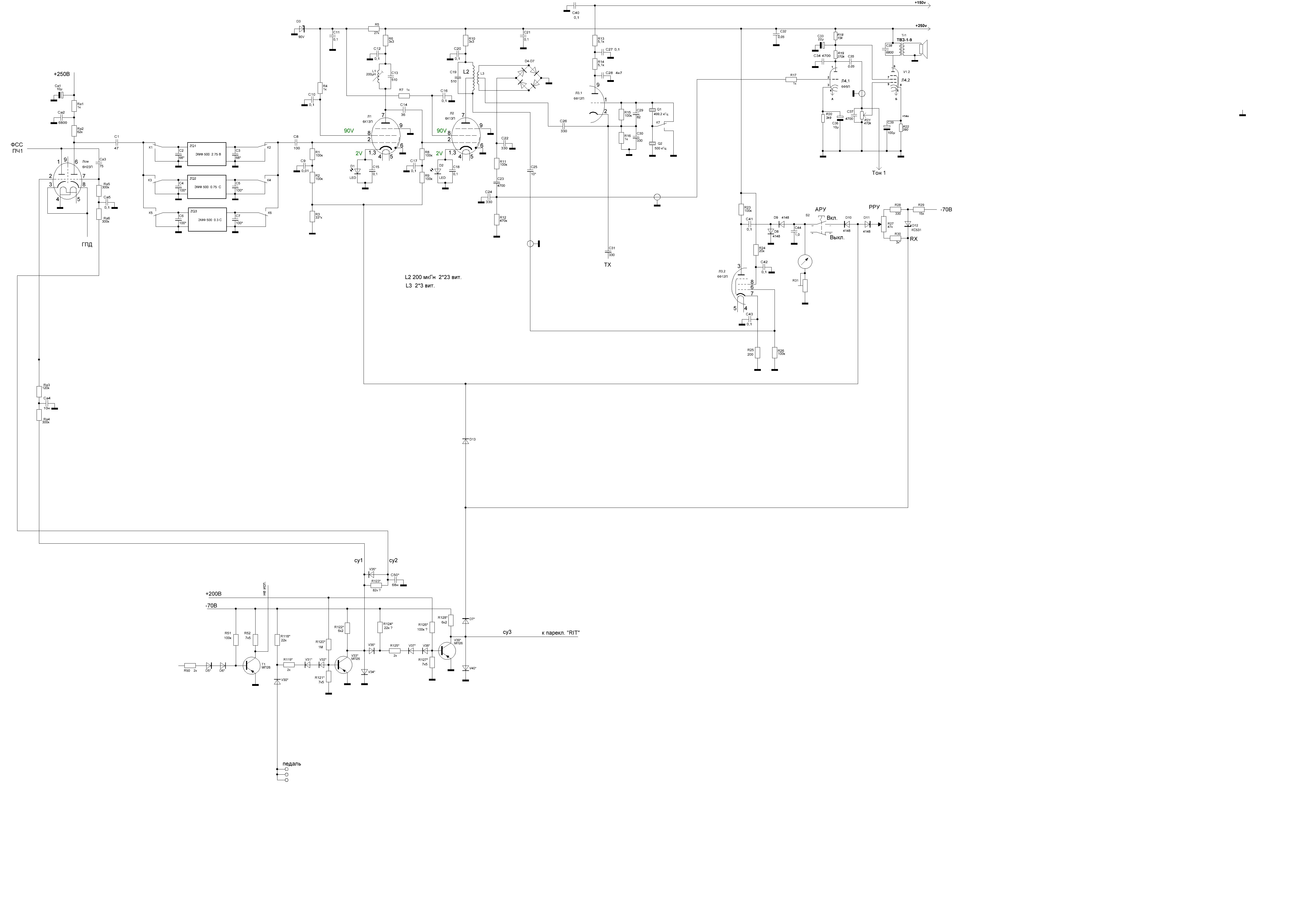

Заготовка была, перерисовал изменения, получилась такая схема. Полный каскад УПЧ+НЧ с АРУ по ПЧ.
Сергей Эдуардович, применение высокодобротных контуров в УПЧ повлияет на Ку и избирательные свойства каскада в целом?

[Dima]

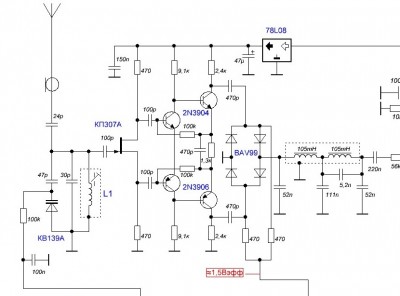

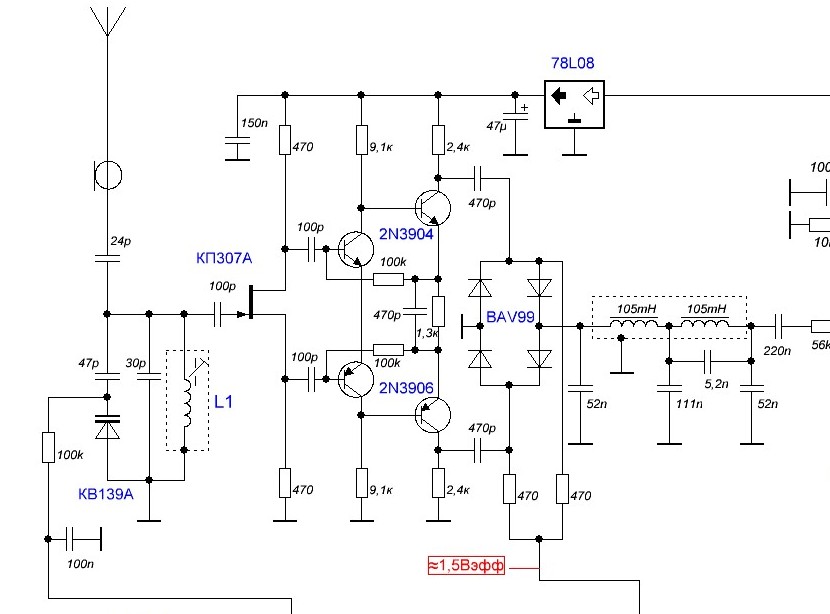

Доброго дня, Сергей Эдуардович. Подскажите пожалуйста, во вложении часть схемы ППП80 В.Рубцова, корректно ли выполнено сопряжение двухзвенного ФНЧ и кольцевого смесителя? Нужно ли, что-то добавить или всё оставить так как есть? Благодарю.

[US5MSQ]

Здравствуйте.
Вроде всё правильно сделано, только не вижу нагрузки ФНЧ - она должна быть примерно 3-3,6 кОм

[Dima]

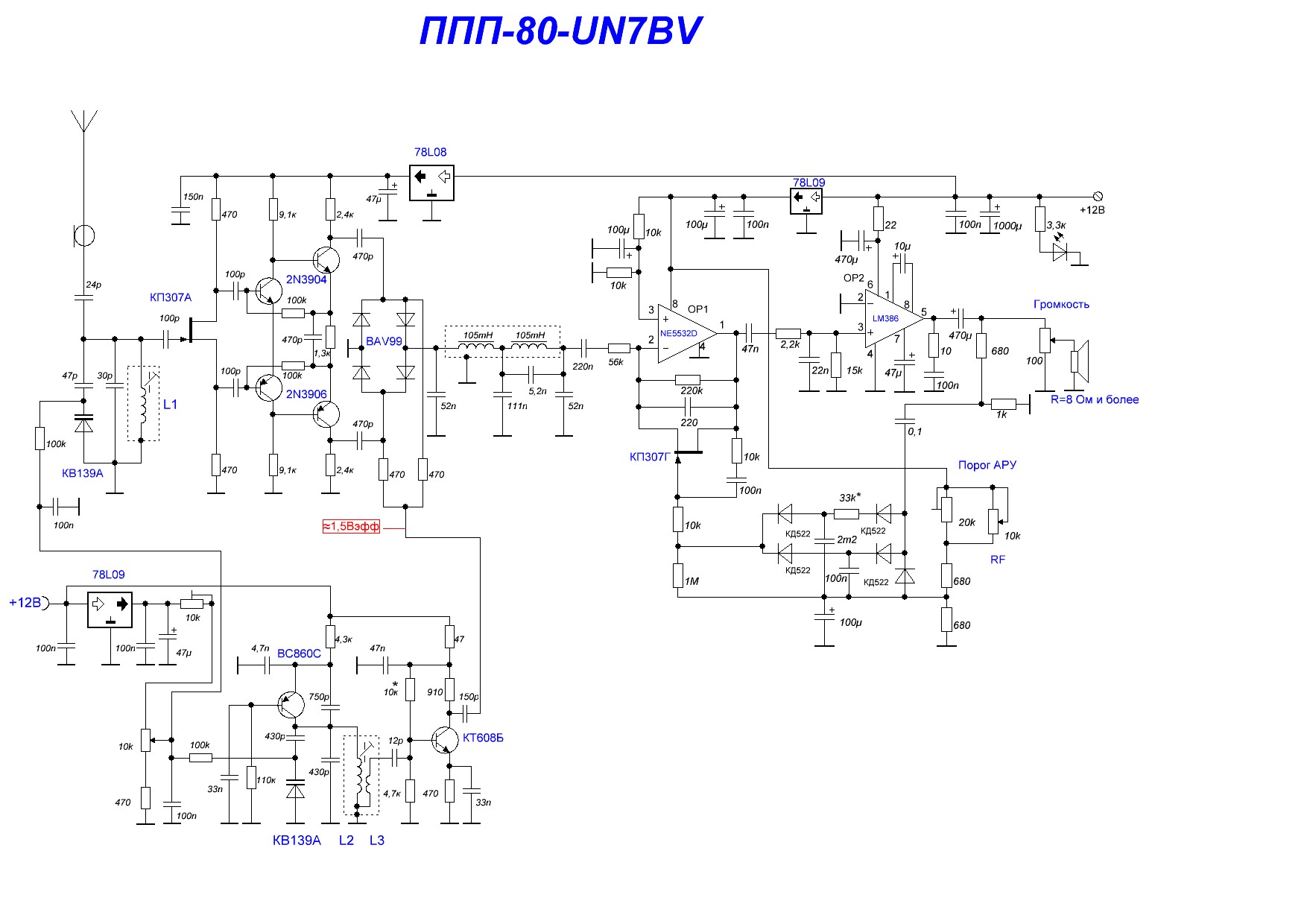

Прошу прощения. Вот полностью, она Вам знакома.

[US5MSQ]

Параллельно выходному конденсатору ФНЧ нужно поставить нагрузочный резистор 3,3 кОм

[Dima]

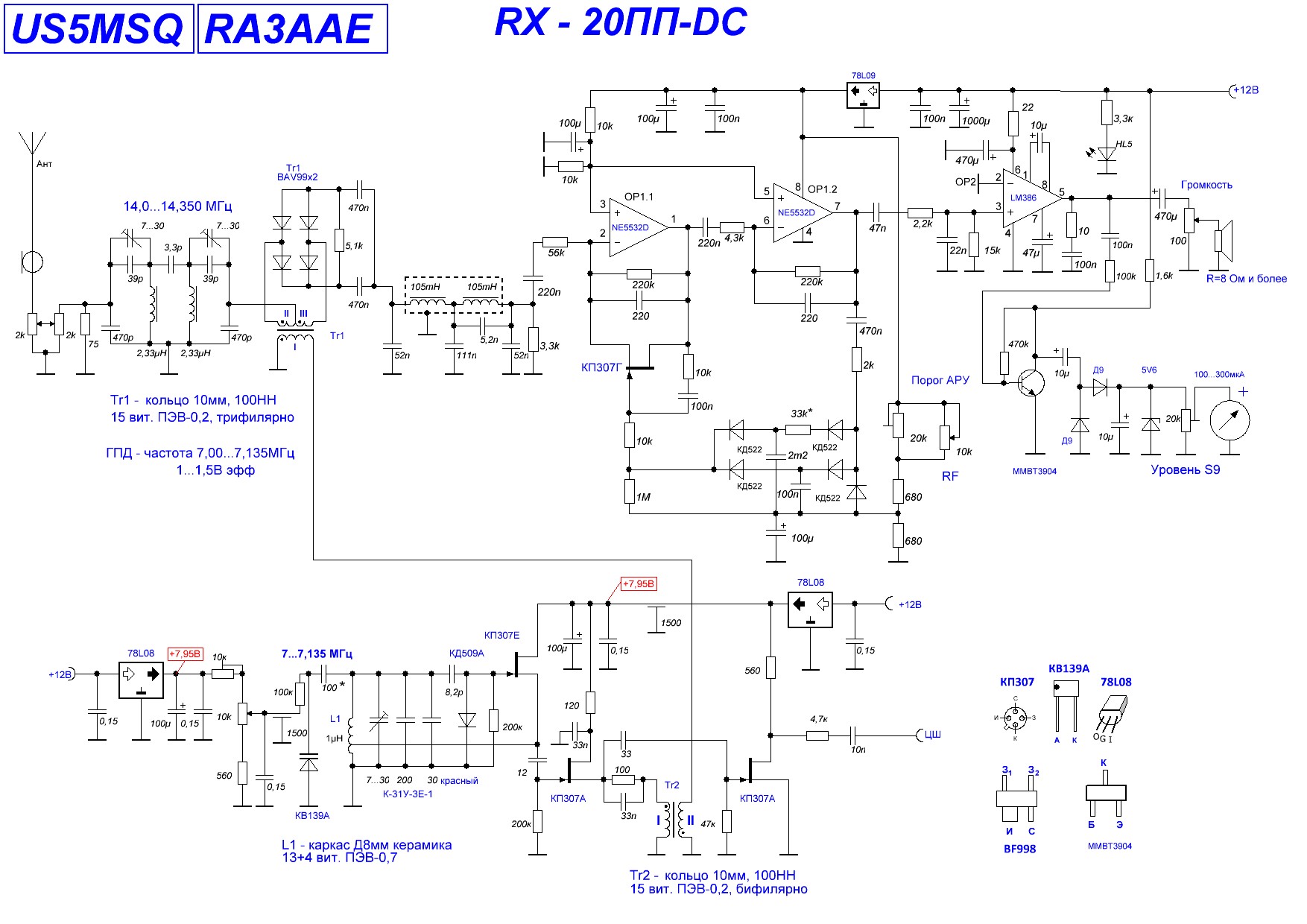

Доброго дня, Сергей Эдуардович. Подскажите пожалуйста, насколько важен резистор 220Е в цепи стока BF998 ? Приходилось ли Вам сталкиваться с подобным смесителем? Благодарю.

[US5MSQ]

Здравствуйте.
Где-то на сайте СКР по ППП уже обсуждали этот смеситель, точнее - это схемное недоразумение
Вот нашёл http://www.cqham.ru/forum/showthread.ph ... ost1550806

[Dima]

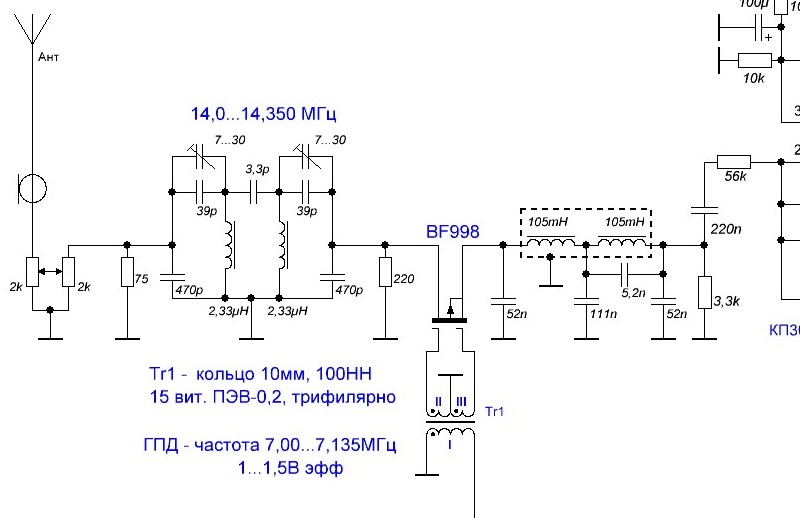

Доброго вечера, Сергей Эдуардович. Благодарю за информацию, весьма поучительно. Понимаю, что "ветка" не совсем по теме, подскажите пожалуйста, данное согласование ПДФ и смесителя приемлемо, или нужно организовывать по другому?

[US5MSQ]

Здравствуйте.
Можно и так, но лучше увеличить раза в 2-3 коэф. включения смесителя в выходной контур, это повысит чувствительность в 1.5-2 раза, для этого нужно уменьшить ёмкость нижнего конденсатор до 150-220 пф, а верхний увеличить до 47-62 пФ
