РАДИОТЕСТЕР

[US5MSQ]

Уровень выходного напряжения мал, должно быть порядка 0,5-0,7Вэфф.
Подстроечником R7 выставили на эмиттере VT5 постоянное напряжение порядка +2,5...+3в?

[Dima]

На эмиттере VT5 +3В. Порог срыва стал 10МГц.

[US5MSQ]

О срыве генерации можно судить только по пропаданию выходного ВЧ напряжения, которое надо контролировать, если нет осциллографа, ВЧ вольтметром или диодным пробником.
Какое выходное напряжение на нижних диапазонах? На верхнем? вначале и в конце каждого диапазона?

[Dima]

Доброго дня, Сергей Эдуардович. На всех поддиапазонах, на всём интервале перестройки, на эмиттере VT5 ВЧ-вольтметр показывает 0,25В +/- 10мВ, частотомер с чувствительностью 75мВ-150мВ. На поддиапазоне с дросселем 0,82мкГн ВЧ-напряжение начинается с 0,25В и в момент т.н. срыва генерации ВЧ-напряжение увеличивается до 0,45В, а частотомер показывает ноль.
Благодарю.

[US5MSQ]

Здравствуйте.
Попробуйте увеличением R11 поднять на нижних диапазонах выходной уровень до 0,5в. И посмотрите, какой уровень ВЧ напряжения на контуре и как при этом ведёт себя верхний диапазон

[Dima]

Сергей Эдуардович. На эмиттере VT5 0.5В, на контуре 50мВ. На поддиапазоне с 0,82мкГн до "срыва" примерно так же, после 0,6В, на контуре 65мВ. На этом поддиапазоне частота очень не стабильная.

[US5MSQ]

Вот теперь переменные напряжения в норме, а на верхнем диапазоне похоже появляется самовозбуд.
Покажите подробное фото монтажа, может вместе узреем причину сего безобразия

[Dima]

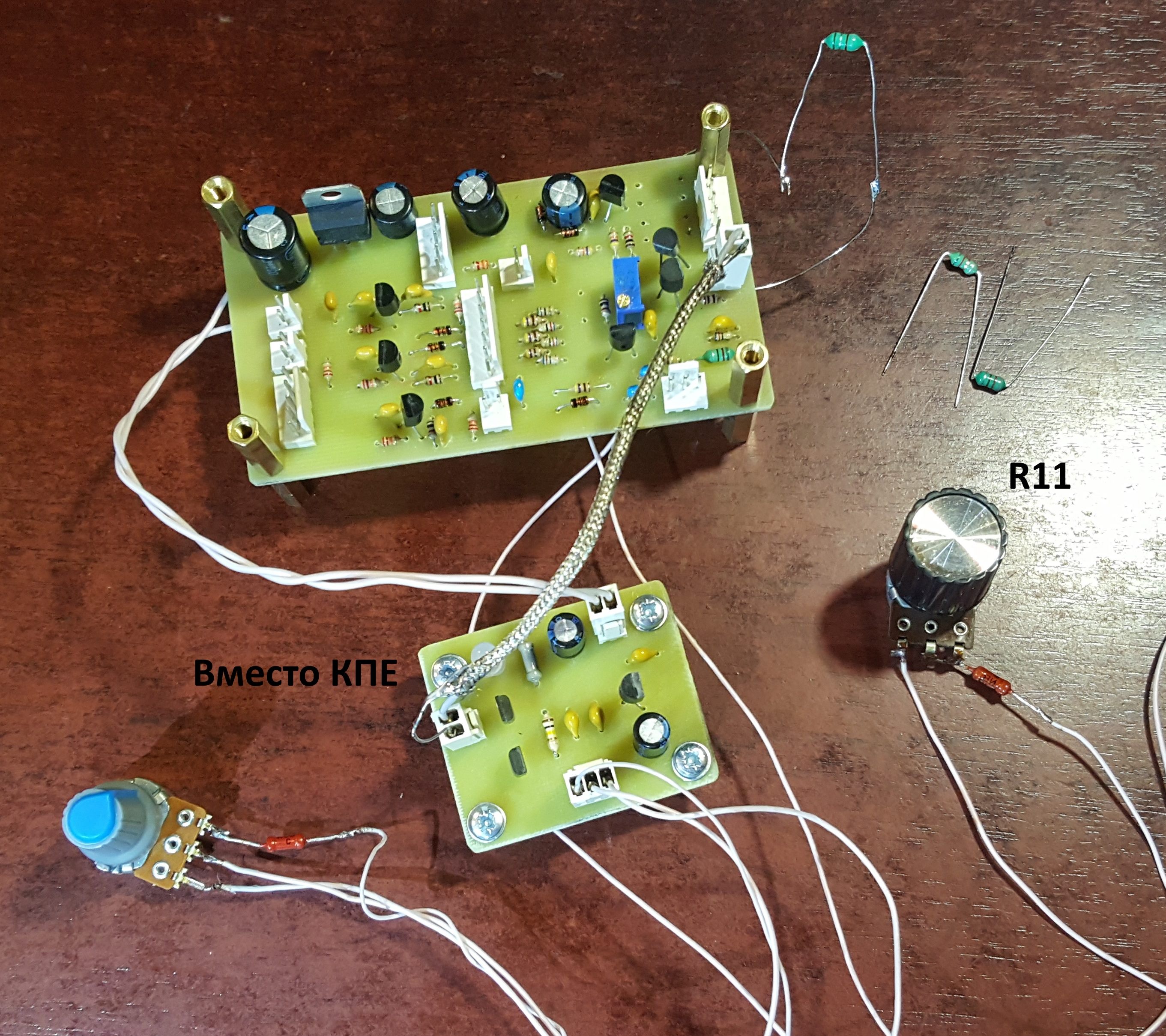

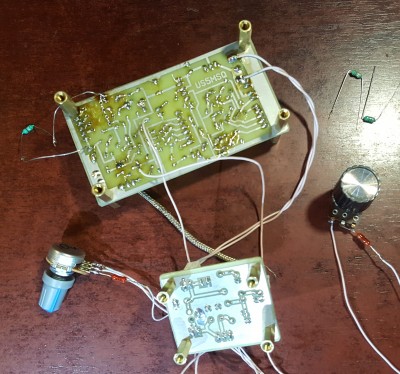

Доброго дня, Сергей Эдуардович. Фото аппарата нет под рукой, как получилось.

[US5MSQ]

Красиво сделано.
Но меня смущают слишком длинные провода внутри контура - к КПЕ и к переключателю дросселей, которые вполне могут образовывать паразитную контурную систему на СВЧ. Может это и есть причина самовозбуда. Попробуйте в разрыв проводника, соединяющего базу VT1/коллектор VT3 и переключатели диапазонов, включить антипаразитный резистор 47-150 Ом - чем меньше, тем лучше, но номинал подбираем по устойчивой работе (критерий - отсутствие скачка выходного уровня и стабильные показания частотомера на частотах выше 14 МГц).

[Dima]

Доброго дня, Сергей Эдуардович. Введение антипаразитного резистора положительного эффекта не дало, увеличение от 0 до 200 Ом не повлияло на диапазон перестройки и стабильность. Генерация происходит до 12 МГц примерно, далее частота начинает скачкообразно изменяться, чем выше по настройке тем шире скачки, до единиц МГц, при этом частота довольно быстро снижается до сотен Гц и пропадает. Срыв генерации (ВЧ = 0) наступает при R примерно 200 Ом. На протяжении всего этого, до момента срыва уровень ВЧ на эмиттере VT5 примерно 1в. Не прыгает и не снижается.
Благодарю.
