Частотомер 200МГц на PIC16F628A

[RJ]

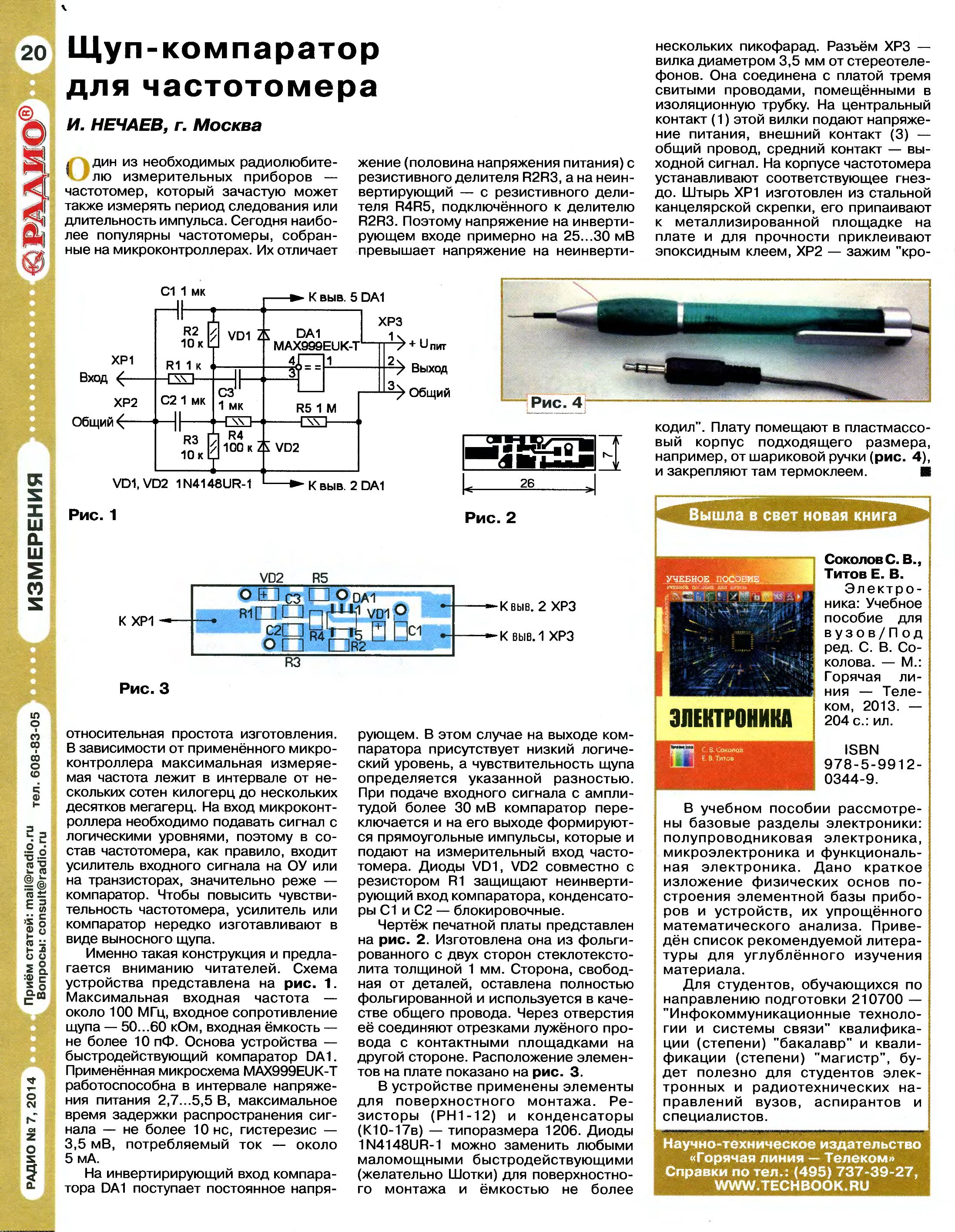

И еще один вариант входного щупа-формирователя:

[4ff5fd2]

спасибо за ответ.
Насколько я понял , вам нужно входной сигнал щупом усилить раз в 10-20.
к сожалению завтра еду в село на пару недель, неизвестно как там с инетом.
потом можно будет попытаться что-то слепить подходящее

[RJ]

потом можно будет попытаться что-то слепить подходящее

а зечем что-то лепить? все и так примерно понятно: входной щуп Хлюпина и к нему усилитель с коэффициентом усиления 10. интегральный на MAR-6, либо на двух свч транзисторах.
вопрос только в конструктиве- как все это правильно выполнить.

[4ff5fd2]

на каких частотах щуп должен работать ?
транзисторы лучше применять такие, как в частотомере.

[RJ]

на каких частотах щуп должен работать ?
транзисторы лучше применять такие, как в частотомере.

частоты? до 150 мгц. но здесь главнейший вопрос конструктив.

[4ff5fd2]

частоты? до 150 мгц. но здесь главнейший вопрос конструктив.

сложностей не ожидается, вот только разберусь с переработкой винограда и вернусь к рабочему месту

[RJ]

вот только разберусь с переработкой винограда

Вот это дело!! Вот это я понимаю)

[4ff5fd2]

2 RJ
два варианта активных щупов есть. Пытаюсь измерить АЧХ с помощью nanoVNA. Пришлось изготовить устройства согласования для измерений . Давно не пользовался анализатором, поэтому приходится изучать по-новой.Надеюсь что все получится
