Высокотоковый измеритель Н21е мощных транзисторов

[Sergii.Z]

Купил набор у автора. Запустилось сразу. В качестве корпуса использовал купленый занедорого нерабочий авометр Ц435.

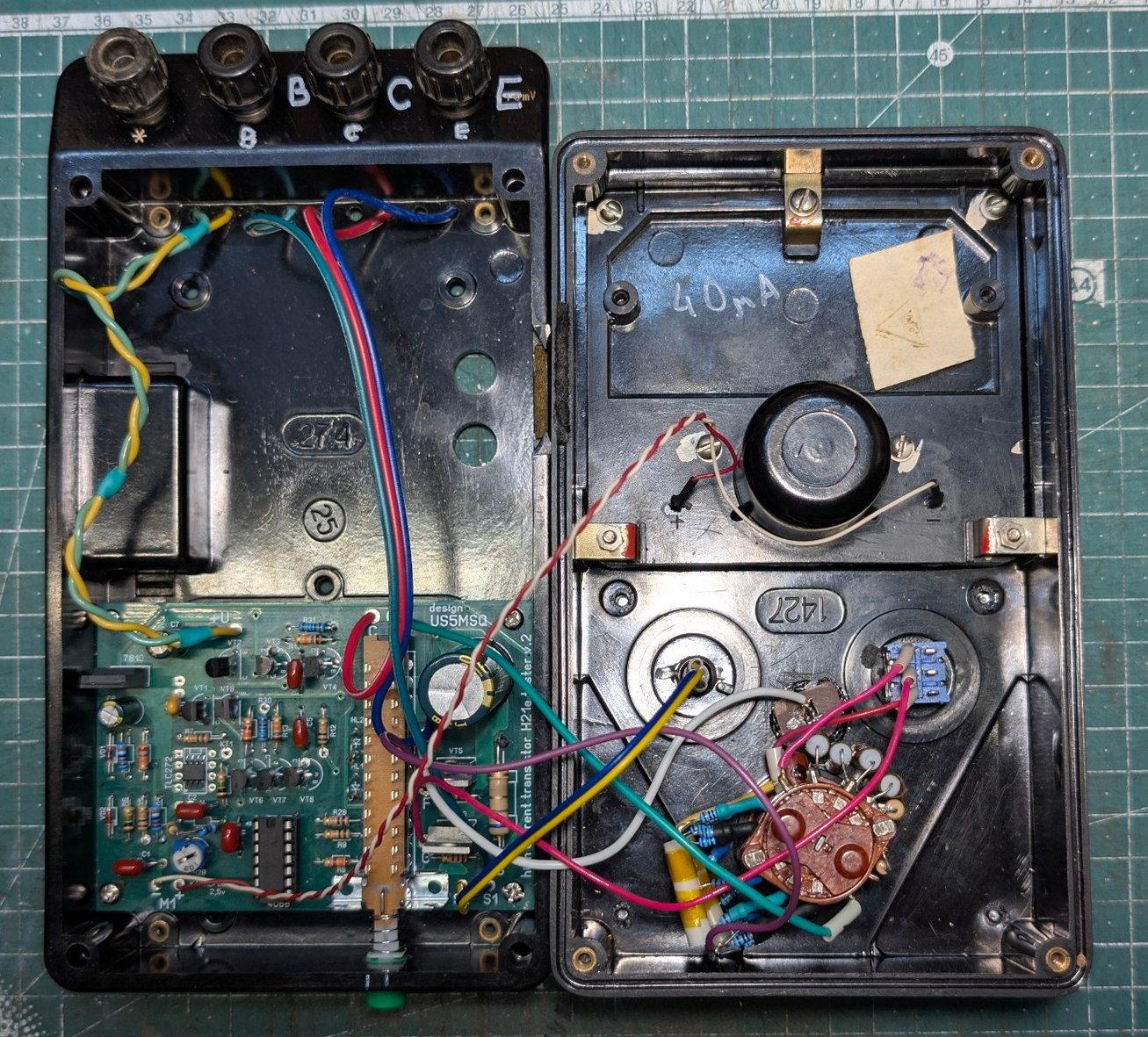

Легло в него всё идеально.

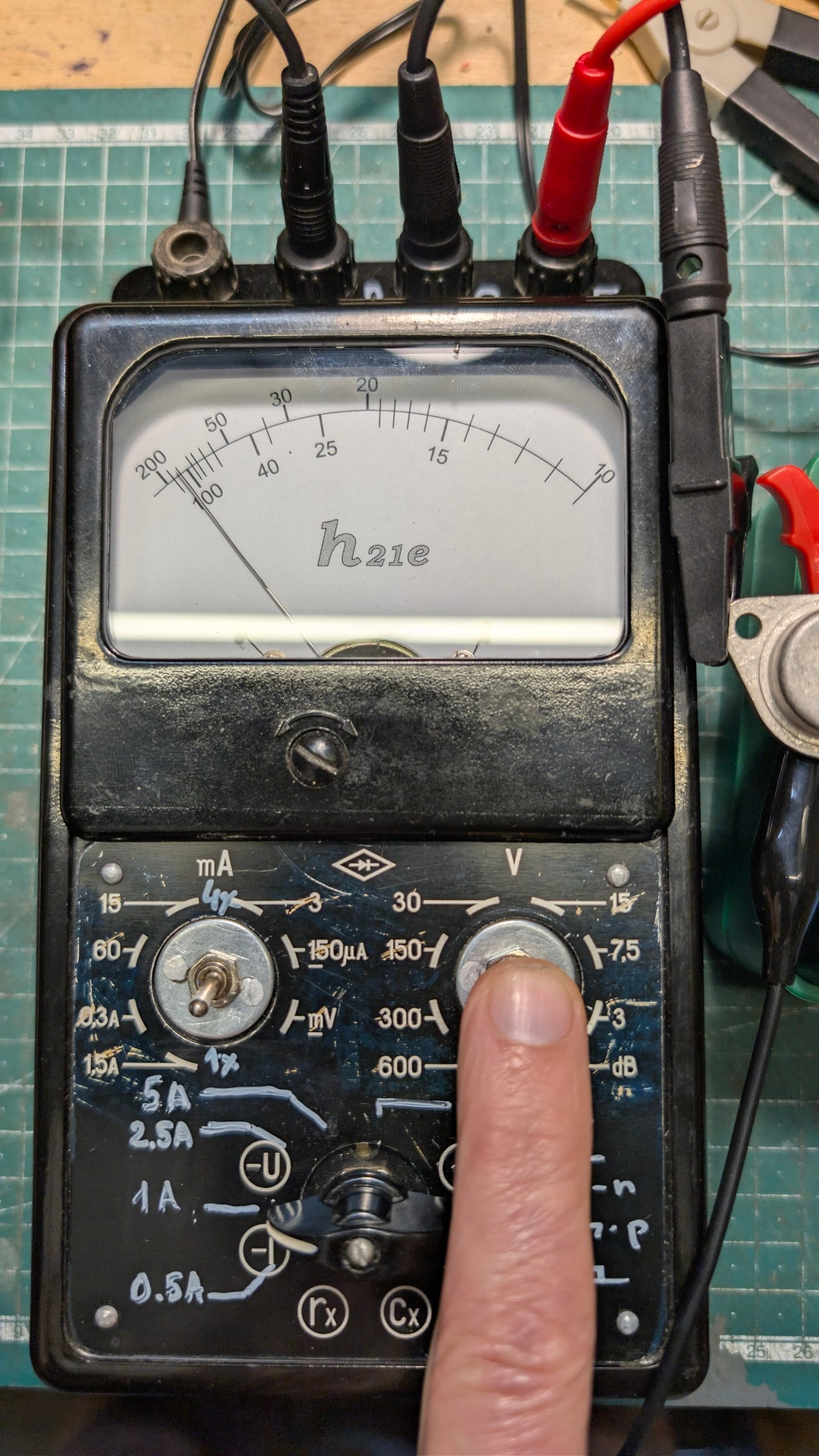

Головка внутри на 40мкА - шкалу переделал.

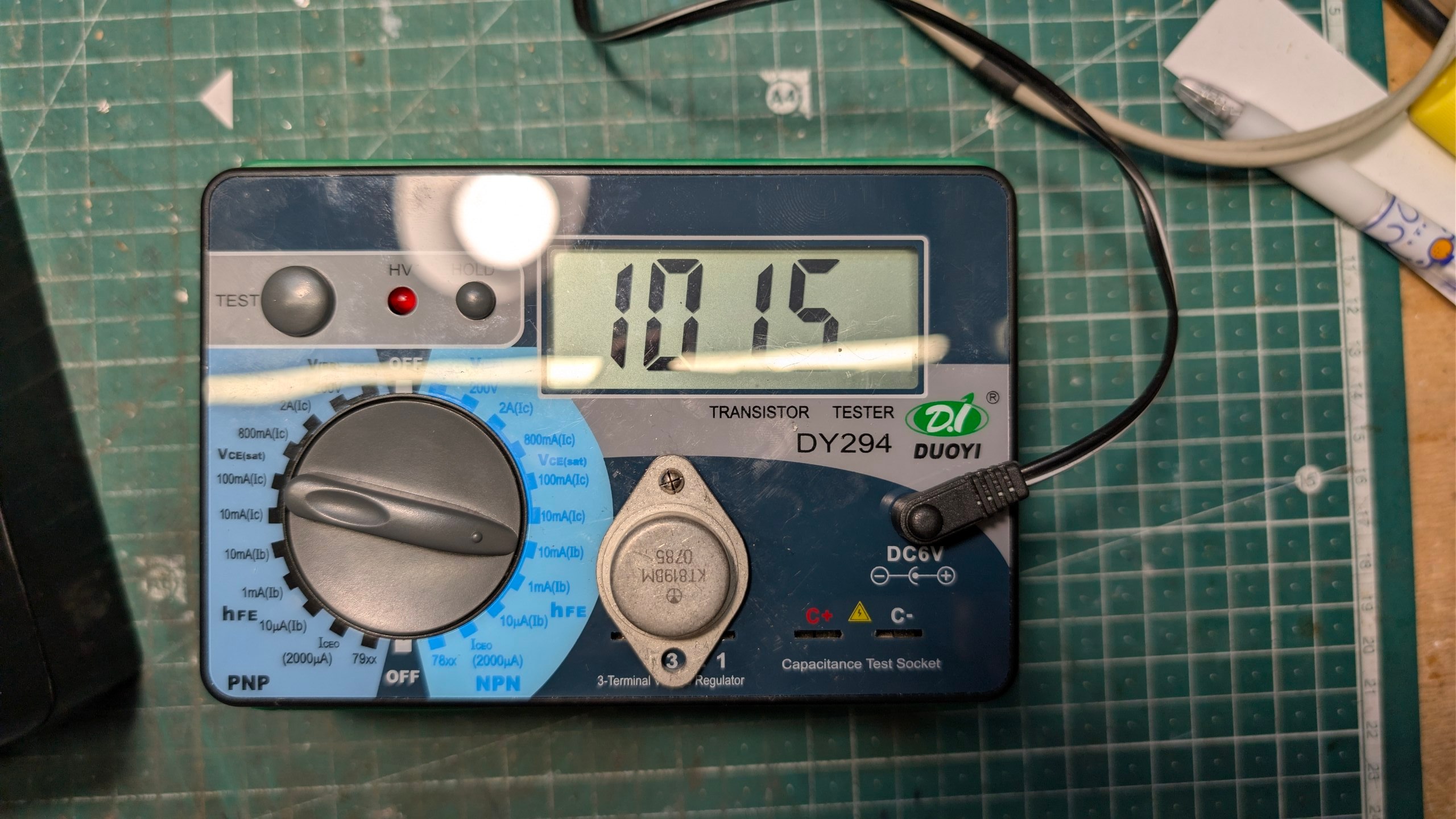

С показаниями другого прибора при токе колектора 1А - совпадает

Осталось только панель переделать

[Sergii.Z]

Автор просил выложить шкалу. Т.к. существет ограничение на три вложения в одно сообщение добавляю ещё одним

С435 87×56. H21e.zip

(2.11 КБ) 16 скачиваний

[US5MSQ]

Здравствуйте.
Спасибо за чертёж шкалы для тестеров типа Ц435. Конструктивно получилось достаточно удачно, плата хорошо легла в корпус и разъёмы корпуса пригодились. Ещё бы сделать новую фальшпанель, например распечатать на принтере и заламинировать, и получится очень симпатичный прибор
p.s. Речь идёт о наборе, описанном здесь viewtopic.php?f=23&t=531
