Приёмник коротковолновика с низкочастотным ЭМФ

[US7ILY]

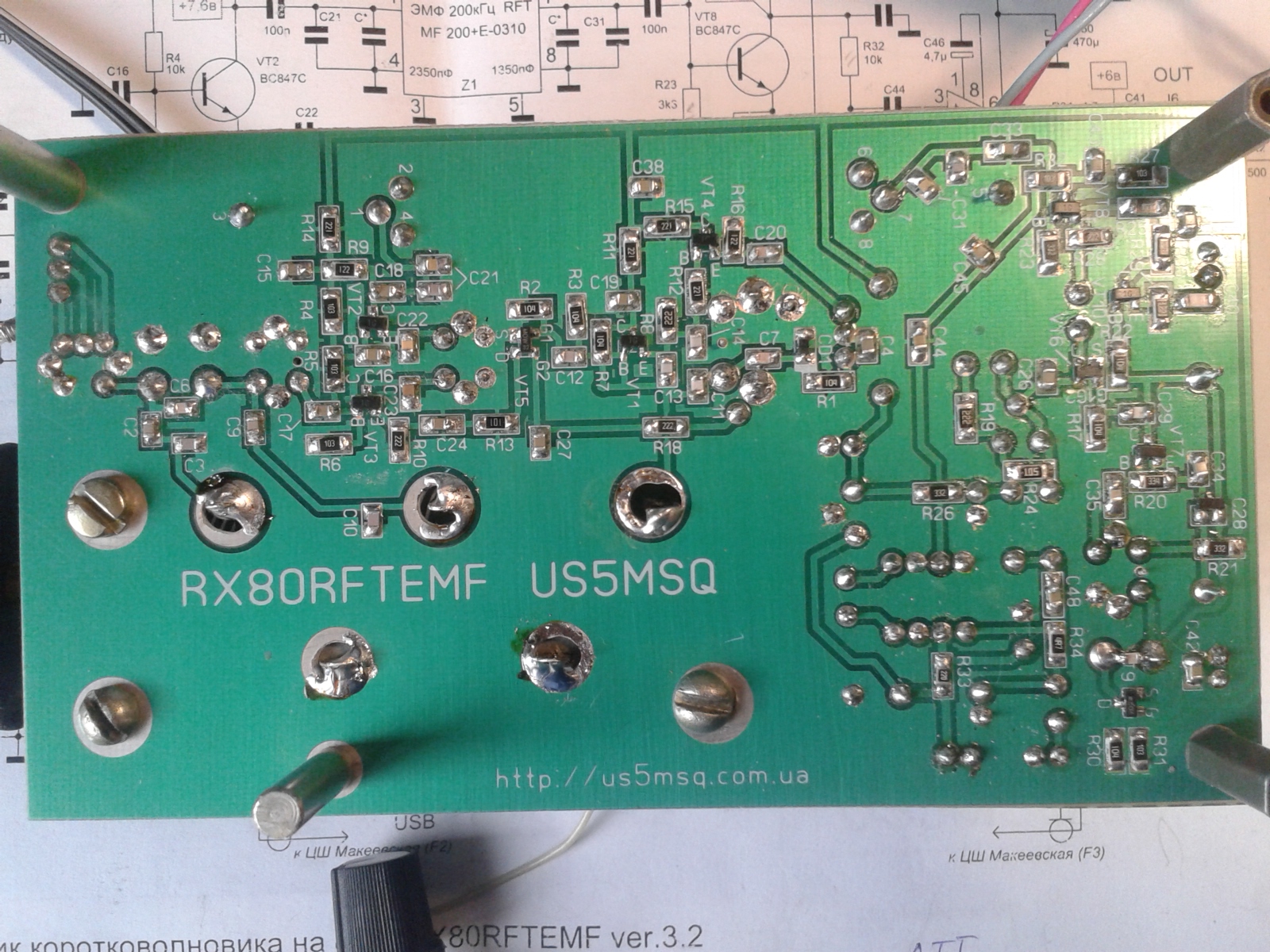

Сергей Эдуардович,здравствуйте. Мой КПЕ имеет разные ёмкости - 11.4 * 442пф, 12.4 * 435пф, 12.2 * 457пф. нужно ли их выровнять? Если да, тогда как это сделать? Как правильно впаивать ВF998, что бы не пробили. Есть такой опыт в прошлой конструкции.

[US5MSQ]

Сергей Эдуардович,здравствуйте.
1. Мой КПЕ имеет разные ёмкости - 11.4 * 442пф, 12.4 * 435пф, 12.2 * 457пф. нужно ли их выровнять? Если да, тогда как это сделать?
2. Как правильно впаивать ВF998, что бы не пробили. Есть такой опыт в прошлой конструкции.

Здравствуйте, Володя.
1. В данном случае разница емкости секций несущественна, т.к. она частично нивелируется растягивающими конденсаторами и полностью в процессе сопряжения контуров.
2. Я никаких особых мер не предпринимаю, распаял наверно уже добрую сотню и не один не сгорел. Но паяю их последними, уже после установки всех остальных элементов, начиная с истока (широкого лепестка) 25 Вт паяльником с миниатюрным жалом, у которого жало можно заземлить, но я этого давно не делаю - ленюсь.
Припой применяю легкоплавкий с внутренним флюсом диаметром 0,8 мм - для СМД монтажа. Достаточно одного легкого касания и вывод припаян.

[US7ILY]

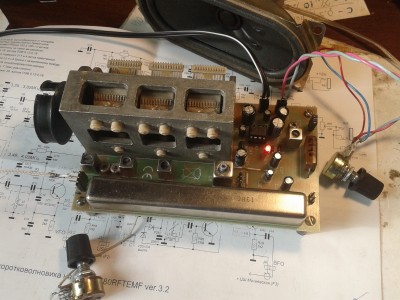

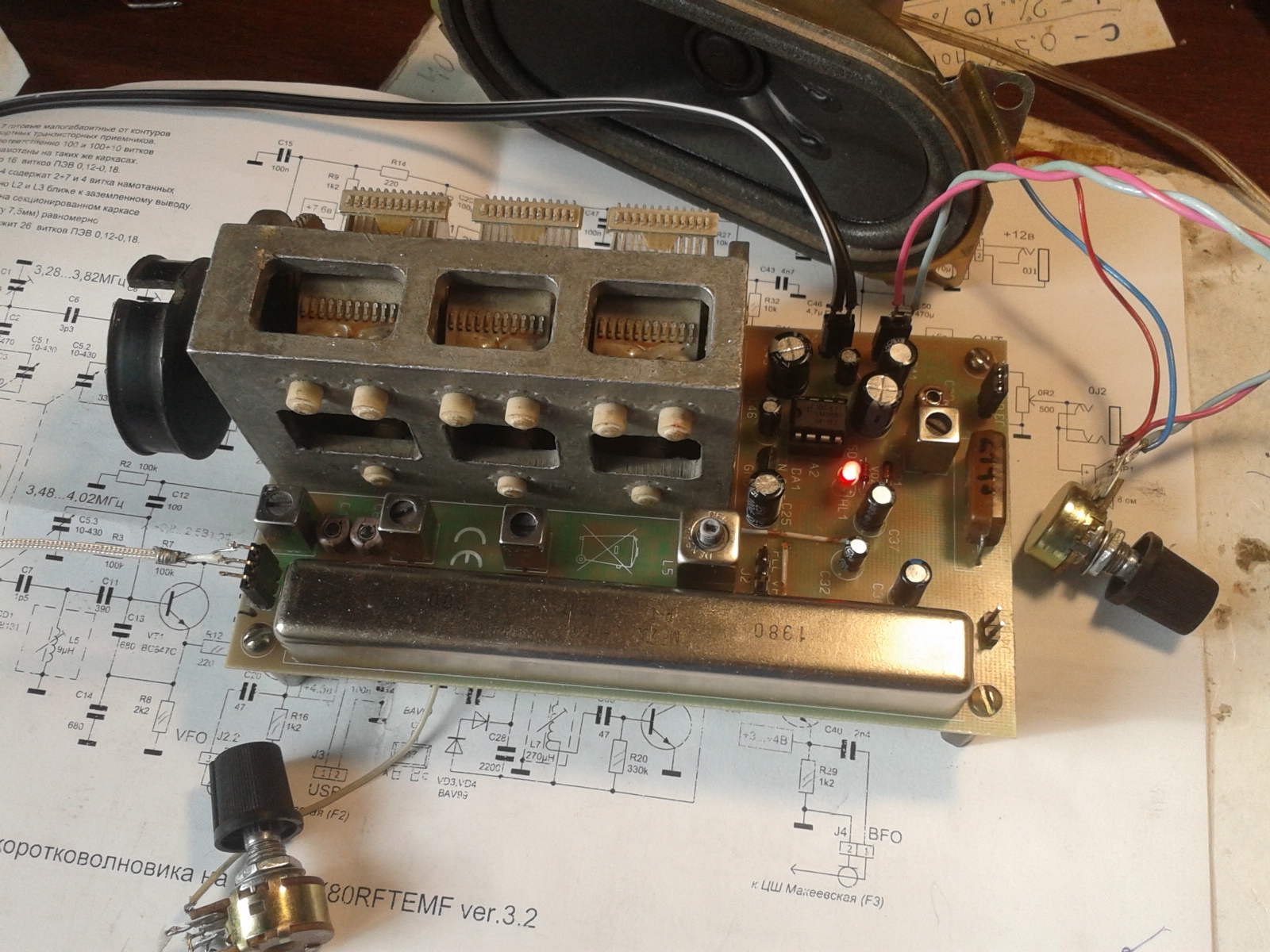

Первое включение, подстроил пока на слух. Станции гремят, всё здорово. Набор у Вас Сергей Эдуардович классный, спасибо. Дальше займусь конвертером.

[US5MSQ]

Вот и славно
Но сопряжение всё-таки лучше сделать по приборам, т.к. диапазон перестройки приемника шире диапазона 80 м. Если у Вас нет формирователя частотной метки, то можно просто измерять частоту ГПД цифровой шкалой ( не забывая из его показаний вычитать частоту ПЧ 200 кГц), а выход NWT включить на вход приемника, а высокоомный детектор - вывод КПЕ С5.2.

[US7ILY]

Вот и славно
Но сопряжение всё-таки лучше сделать по приборам, т.к. диапазон перестройки приемника шире диапазона 80 м. Если у Вас нет формирователя частотной метки, то можно просто измерять частоту ГПД цифровой шкалой ( не забывая из его показаний вычитать частоту ПЧ 200 кГц), а выход NWT включить на вход приемника, а высокоомный детектор - вывод КПЕ С5.2.

Сопряжение произвёл по Вашей рекомендации. После пятого повторения настройки, сопряжение получилось хорошее. Теперь чувствительность RX возросла, приходится прикручивать АТТ. ГПД выдаёт от 0.82в эф. на 3.2мгц до 2.6в на 3.88мгц. Стабильность очень высокая. На ОГ - 0.9в эф. И как правильно с помощью NWT посмотреть ПЧ.

[US5MSQ]

Всё правильно сделали, Володя.
Посмотреть АЧХ по ПЧ можно, если временно закоротить катушку L7, а высокоомный пробник подключить на вывод 7 ЭМФ.
Подать испытательный сигнал NWT проще всего на вход ПДФ в диапазоне настройки приемника, например на средней частоте 3,6 Мгц, т.е. фактически посмотреть АЧХ сквозного канала. Если хочется посмотреть АЧХ только ПЧ, тогда надо временно закоротить катушку ГПД L5, а сигнал NWT подать на сток VT5.
Уровень испытательного сигнала выбирайте таким, чтобы не было ограничения испытательного тракта.

[US7ILY]

Вот как получилось.

out.rar

(15.18 КБ) 239 скачиваний

out сквозной канал.rar

(15.22 КБ) 190 скачиваний

. Сергей Эдуардович, спасибо за помощь.

[US5MSQ]

В принципе уже хорошо, но в окончательном тестировании шаг сканирования лучше уменьшить, я обычно выставляю 197-207 кГц и 5001 точку, получается шаг 2 Гц
И наблюдая АЧХ в скоростном режиме ( например, задав 101 или 201 точку) стоит попробовать точнее настроить контур L6 - он довольно узкополосный

[US7ILY]

Лучше не получается, как бы выкрутил по наилучшей прямой в полосе пропускания.

out пч 200кгц.rar

(15.42 КБ) 215 скачиваний

[US5MSQ]

Ну так это уже другое дело, нет завала по краям , в общем всё хорошо.
