Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[UT6MAL]

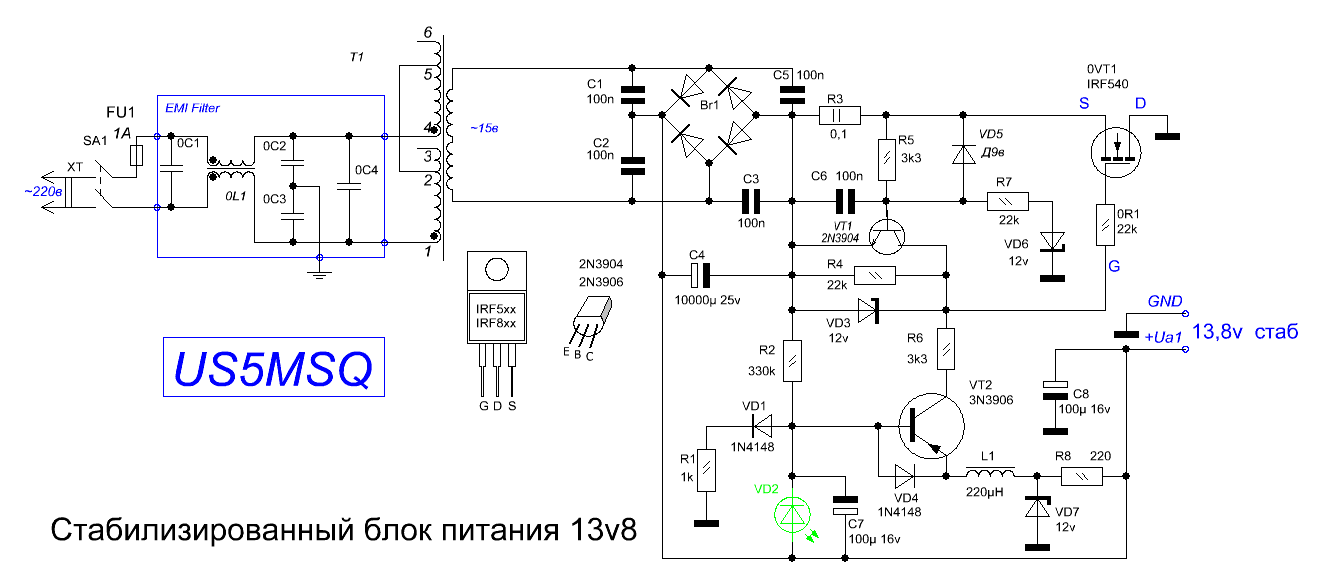

Если мой БП не выдержит длительной эксплуатации, соберу по этой схеме, благо IRF-ов хватает.

[anatoliy53]

Были проблемы !Перебрал много схем .Собрал по схеме Сергей Эдуардовича!Полгода полет нормальный !Стабилизация и защита от КЗ супер ! Рекомендую!

[asha]

Здравствуйте.
В собранном трансивере уровень сигнала в режиме ТХ на выходе ФНЧ, нагруженного на 51 Ом, при громком "А" нужно выставить подстроечником "Уровень ТХ" (R11 22К) порядка 15-18 Вэфф, при этом движок подстроечника "Степень компрессии" (R45 1К) должен находиться в нижнем по схеме положении, т.е. в режиме максимальной компрессии.

А не наоборот ? Ведь в нижнем по схеме положении движка R45 шунтирующая емкость С54 отключена, при этом усиление каскада будет минимальным, линейным и без компрессии.

[US5MSQ]

Ну конечно же наоборот, извините - зарапортовался
жара, однако...

[asha]

Смущает еще то, что от положения движка R45 "Уровень компрессии"сильно зависит коэффициент усиления этого каскада.
Так при подаче на микрофонный вход синуса 2кГЦ 50 мВ на выходе, т.е. на R39 ,было:
560мВ -при верхнем положении движка R45
80мВ -при нижнем положении движка R45
Здесь все напряжения указаны, как РК-РК, т.е двойная амплитуда.
Если затем настроить "Уровень ТХ" R11 при максимальной компресси, то уменьшая ее наверно не хватит сигнала для раскачки УМ ?

[US5MSQ]

1.Ну а как иначе-то? Уровень ограничения достаточно жёстко фиксирован диодами, посему степень ограничения (уровень компрессии) можно изменять только меняя уровень подводимого к ним сигнала, т.е. Кус каскада
2. Почему же? Установите уровень сигнала, поступающего на диоды таким, чтобы на пиках диоды были не грани отпирания, т.е. линейный режим, при этом на пиках которого выходная мощность УМа будет близка к максимальной

[asha]

Всем добрый день!
Сергей Эдуардович, а можно ли проверить передающий тракт трансивера от мик. входа до УМ-10Вт двухтональным сигналом, как это делают при проверке линейности УМ.
Т.е. на микрофонный вход подать двухтольный сигнал, а на выходе ПДФ (нагрузив его предварительно R=50 Ом ) анализировать форму получающегося сигнала, добиваясь линейности ?

[US5MSQ]

Конечно можно, только нужно полностью убрать компрессию в микрофонном усилителе.

[Mityaj]

Сергей Эдуардович может на 20 использовать предусилитель а то кажется не хватает чувствительности.

[US5MSQ]

Ну если считаете нужным, почему бы и нет... Типовых схем УВЧ в ИНЕТе море...
