Простые супергетеродинные приемники на двухзатворных ПТ(Ч.2)

[US5MSQ]

Здравствуйте.
Этот ПДФ рассчитан на нагрузку порядка 220-240 Ом, именно такое сопротивление нужно будет поставить в смесителе между первым затвором и общим проводом

[Sany69]

Сергей Эдуардович. Я правильно понимаю что резистор р3 6к2 здесь не нужен. Достаточно одного резистора в 220 Ом в затвор на все диапазоны? Просто в однодиаапазонном варианте этого резистора нет.

[US5MSQ]

Можно попробовать без резистора

[34343]

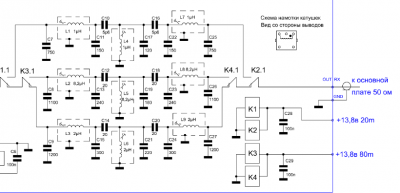

Сергей Эдуардович, если есть готовый ПДФ,нижеприведённый, как его подключить к этому приёмнику? Может сделать трансформатор сопротивления 1: 9 и нагрузить на сопротивление 450 ом?

[US5MSQ]

Здравствуйте.
Да, можно попробовать с трансформатором сопротивления 1: 9 (10-12 витков на колечке 1000-2000НН диаметром 8-16 мм) , нагруженным на сопротивление 450 ом.

[34343]

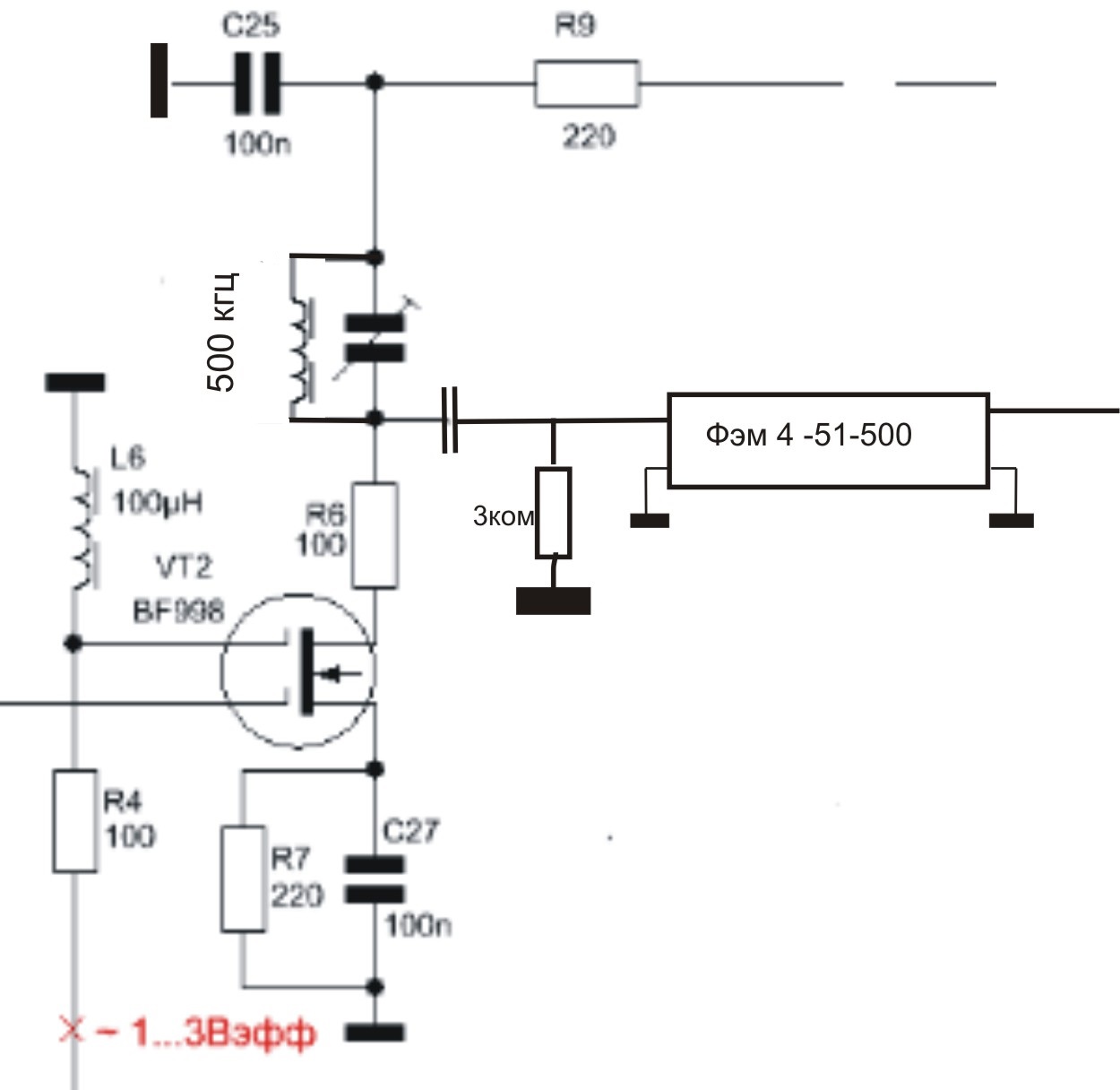

Сергей Эдуардович, добрый вечер. Если в данном приёмнике использовать фильтр ФЭМ4-51-500, то как его согласовать с смесителем ? Возможно ли так?

[US5MSQ]

Здравствуйте.
Да можно и так но лучше подключаться к 1/2 отводу (индуктивному или емкостному) контура - усиление будет в 2 раза выше.

[34343]

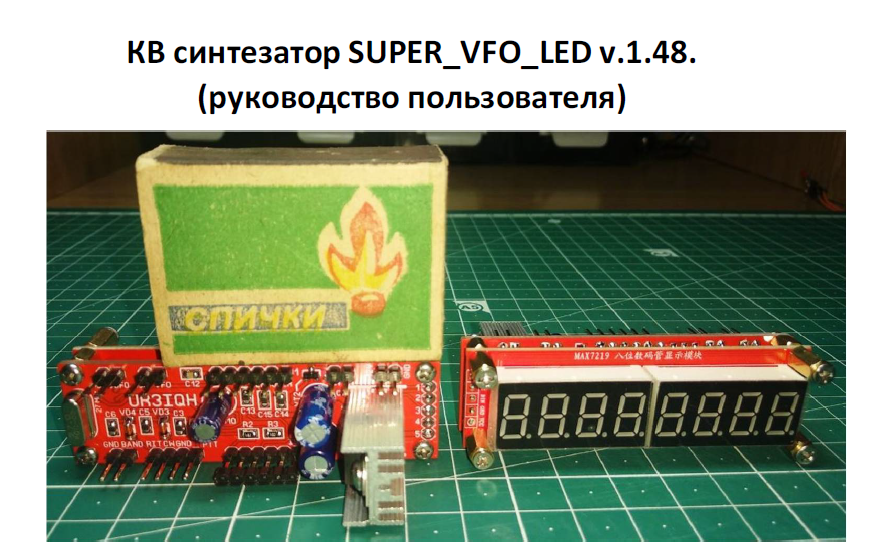

Спасибо за быстрый ответ. Усиления у меня достаточно, благодаря УПЧ на 3-х транзисторах. Тогда ещё один вопрос. Если применять Ваш синтезатор в качествестве ГПД, достаточно ли его вых. напряжения для данного смесителя, или надо ставить повыш. трансформатор? Или достаточно выставить его макс. напряжение VFO?

[US5MSQ]

Посмотрите как я подключал аналогичный синтезатор к этому приемнику, только с другим дисплеем - viewtopic.php?f=23&t=78&start=40#p12657

[34343]

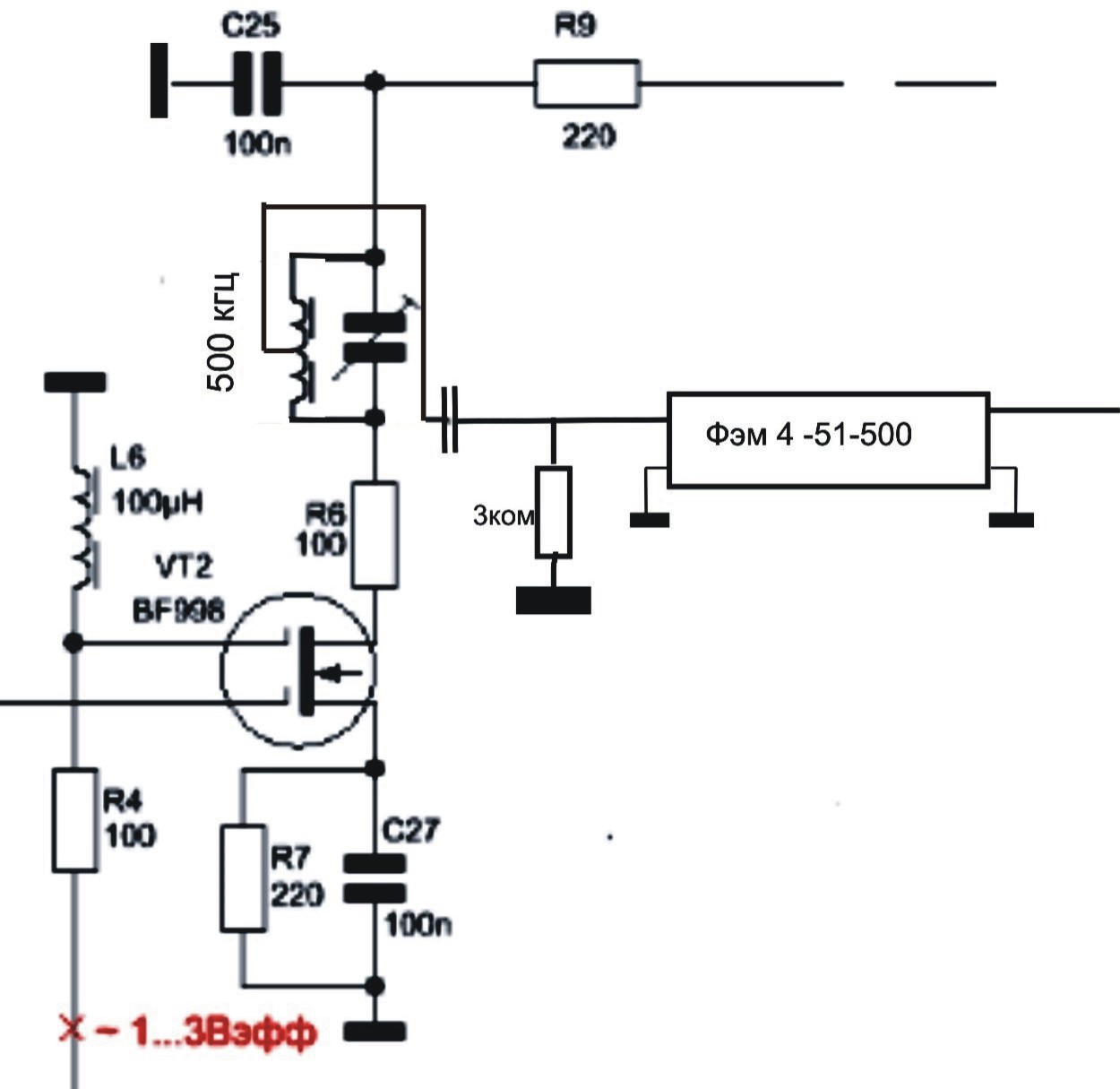

......лучше подключаться к 1/2 отводу (индуктивному или емкостному) контура - усиление будет в 2 раза выше.
Сергей Эдуардович, доброе утро, я правильно понял?
