Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[Mityaj]

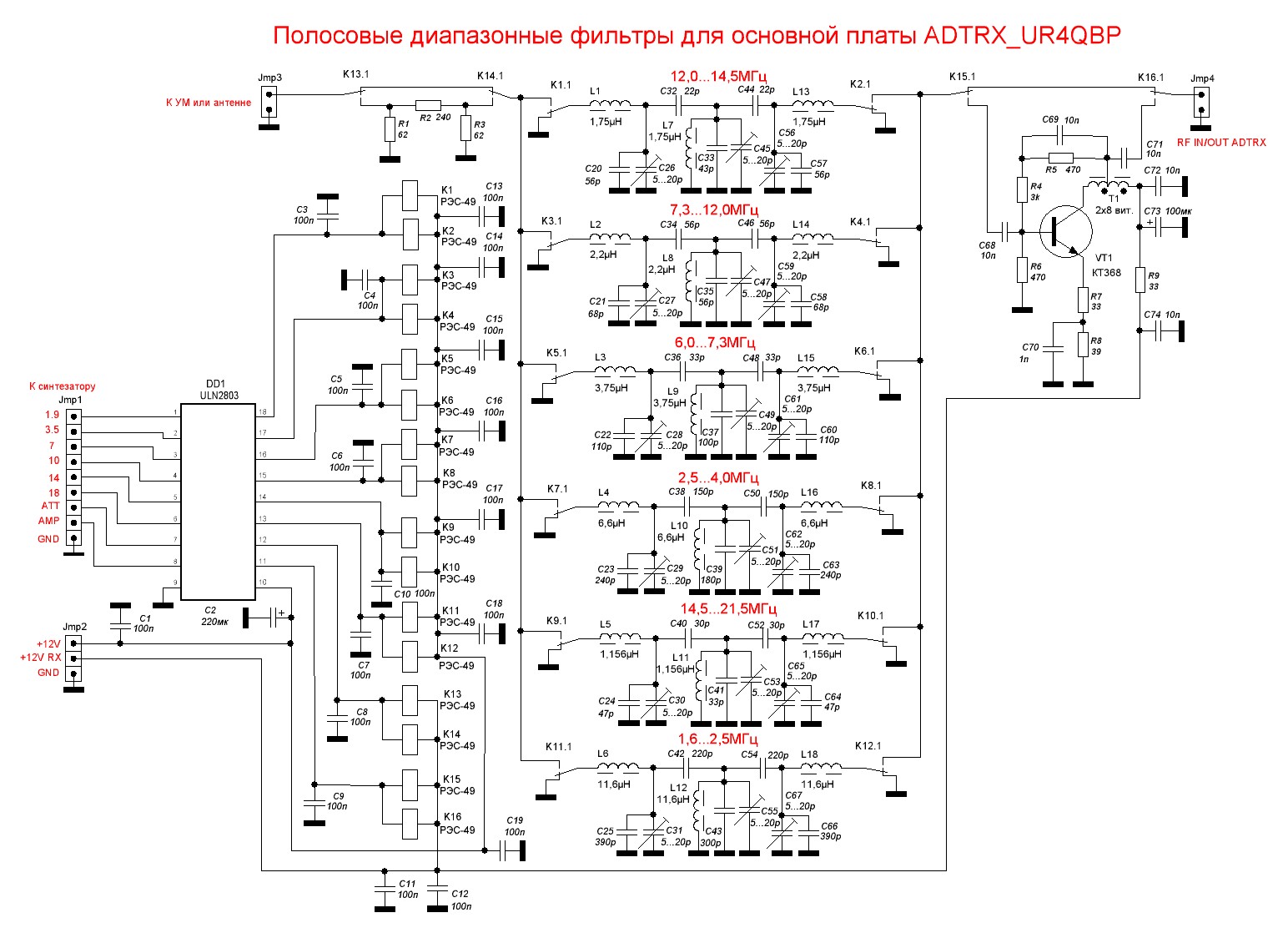

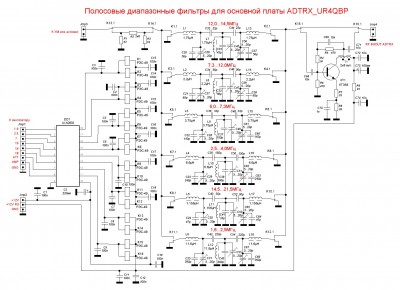

Такой УВЧ подойдёт же к вашей схеме

[US5MSQ]

Подойдёт.

[Mityaj]

Ага спасибо . буду встраивать

[asha]

Всем добрый день!
Сергей Эдуардович, я приобрел миниатюрный цифровой S-метр на процессоре ATtiny85 c миниатюрным дисплеем 128Х32 пикселей.
Входное напряжение должно быть 0..3,3В. Как лучше согласовать его с вашей платой?
Один из ваших вариантов на ОУ http://www.cqham.ru/forum/attachment.ph ... 1314428641пойдет?

[US5MSQ]

Здравствуйте, подойдёт...
R2 можно сделать подстроечным и им калибровать максимальное значение шкалы, т.е. регулировка будет состоять из последовательных приближений (итераций) установки уровня S9 подстроечником на основной плате и R2 - максимальное значение шкалы при подаче уровня S9+50 дБ

[asha]

Спасибо.

[and67]

Добрый день! есть колечки размер 13/7,5/5 проницаемость 35 подойдут ли они для намотки трансформаторов основной платы?

[US5MSQ]

Здравствуйте.
Нет, для получения требуемой индуктивности при приемлемом количестве витков нужны кольца с проницаемостью не менее 600, оптимально 2000.
посмотрите внимательно описание основных узлов - viewtopic.php?f=23&t=121 в приложении (архив)

[and67]

Спасибо за быстрый ответ!!!

[asha]

Один из ваших вариантов на ОУ http://www.cqham.ru/forum/attachment.ph ... 1314428641

Сергей Эдуардович, диод здесь должен гореть?
У меня не горит и:
на выходе ОУ 0,6В
на +входе ОУ 2В (с зеленого диода основной платы)
на -входе ОУ 0,9В (с коллектора Т5)
Что то не так...
