Простые супергетеродинные приемники на двухзатворных ПТ(Ч.2)

[34343]

Сергей Эдуардович, в одном из журналов Радио за 80-е была опубликована статья "На базе набора «Электроника-Контур-80» и трансиверной приставки, описанной в статье Г. Шульгина (см. «Радио», 1981. № 10, с. 17—19), был создан трансивер, работающий в диапазонах 160, 80, 40 и 20 м как в телефонном, так и телеграфном режимах. Его чувствительность — 1...2 мкВ. Избирательность по зеркальному каналу — не хуже 50 дБ. Побочное излучение не превышает — 50 дБ."

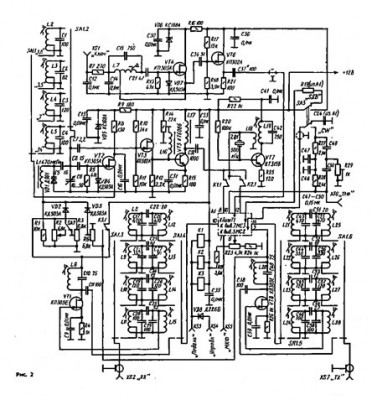

В статье сказано : В диапазоне 14 МГц обычный двухконтурный полосовой фильтр такого подавления не обеспечивает. Попытка применить трехконтурный полосовой фильтр успеха не принесла из-за больших потерь. Поэтому вместо него на входе и выходе трансивера включены усилительные каскады на транзисторах VT1 и VT8, входная часть которых представляет собой полосовой фильтр, связь между контурами которого больше критической. Нагрузка в этих каскадах — одиночный контур, настроенный на среднюю частоту 14-метрового диапазона. Благодаря принятым мерам АЧХ усилительных каскадов имеет плоскую вершину и хороший коэффициент прямоугольности. Что означает "связь между контурами которого больше критической" ? Это ёмкость конденсаторов С25,54 ? Даст ли такая схема ПДФ реальный выигрыш? Схему прикладываю.

[US5MSQ]

Здравствуйте.

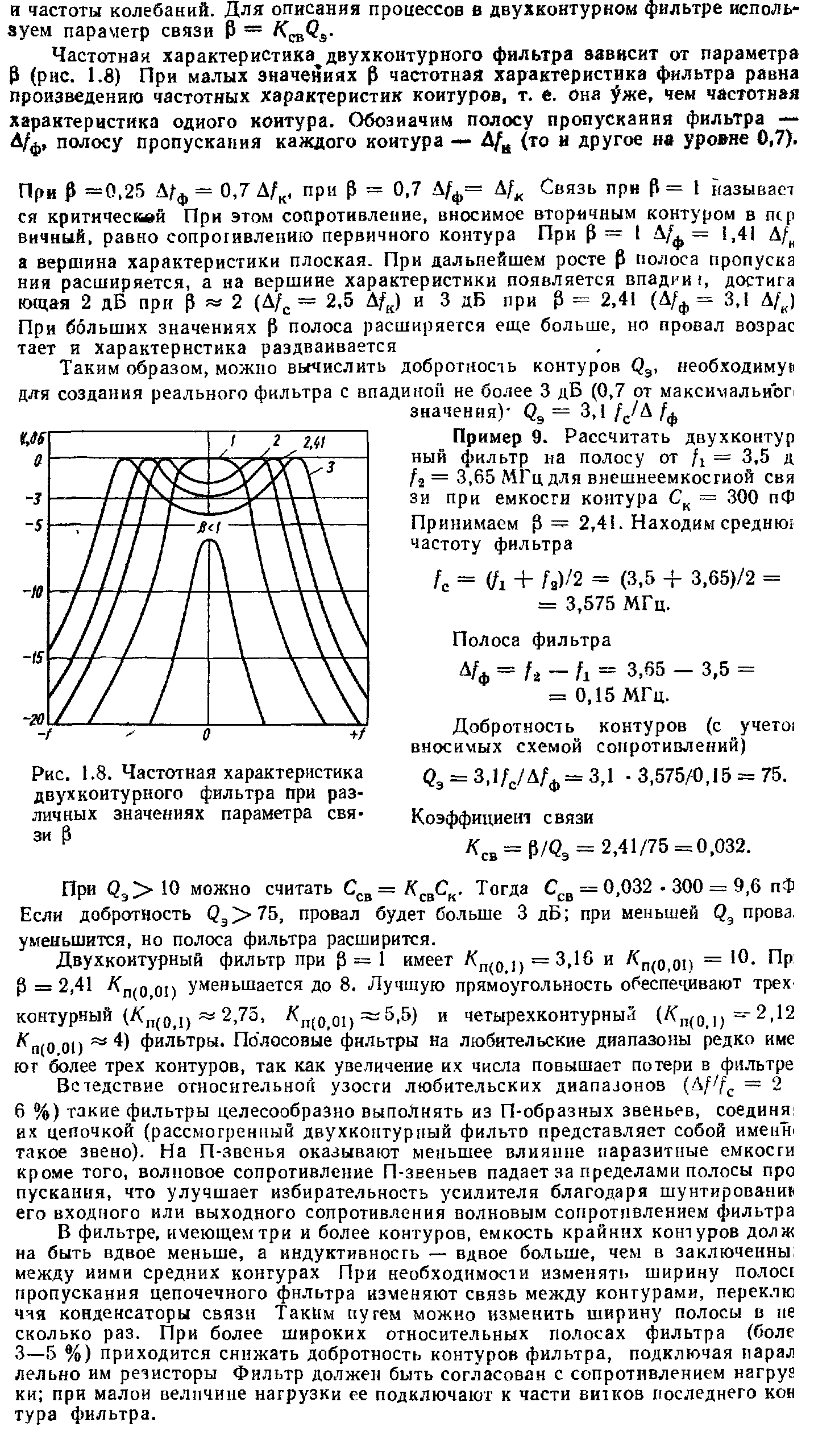

Типовые характеристики двухконтурного полосового фильтра изучены вдоль и поперёк ещё на заре радиотехники и подробно изложены в любом учебнике или справочнике по радиотехнике. Почитайте больше по теме , это полезно. Вот, к примеру, отрывок из справочника коротковоновика

[Alex12]

Сергей Эдуардович. Сегодня у Вас приобрёл "Малогабаритный синтезатор SuperVFO_LCD" Жду его прибытия с нетерпением. Вы мне в имей дали ссылку на схему его подключения к этому приемнику. Вопрос. В схеме "вырезан" ГПД и сигнал VFO подаётся на затвор VT2, ну это понятно. А нельзя ли удалить ещё сам опорник и вместо его подать сигнал BFO с синтезатора?

[US5MSQ]

для получения чистого спектра сигнала синтезатора и минимизации поражённых частот лучше родной опорник оставить, а с синтезатора брать только один сигнал ГПД.

[Alex12]

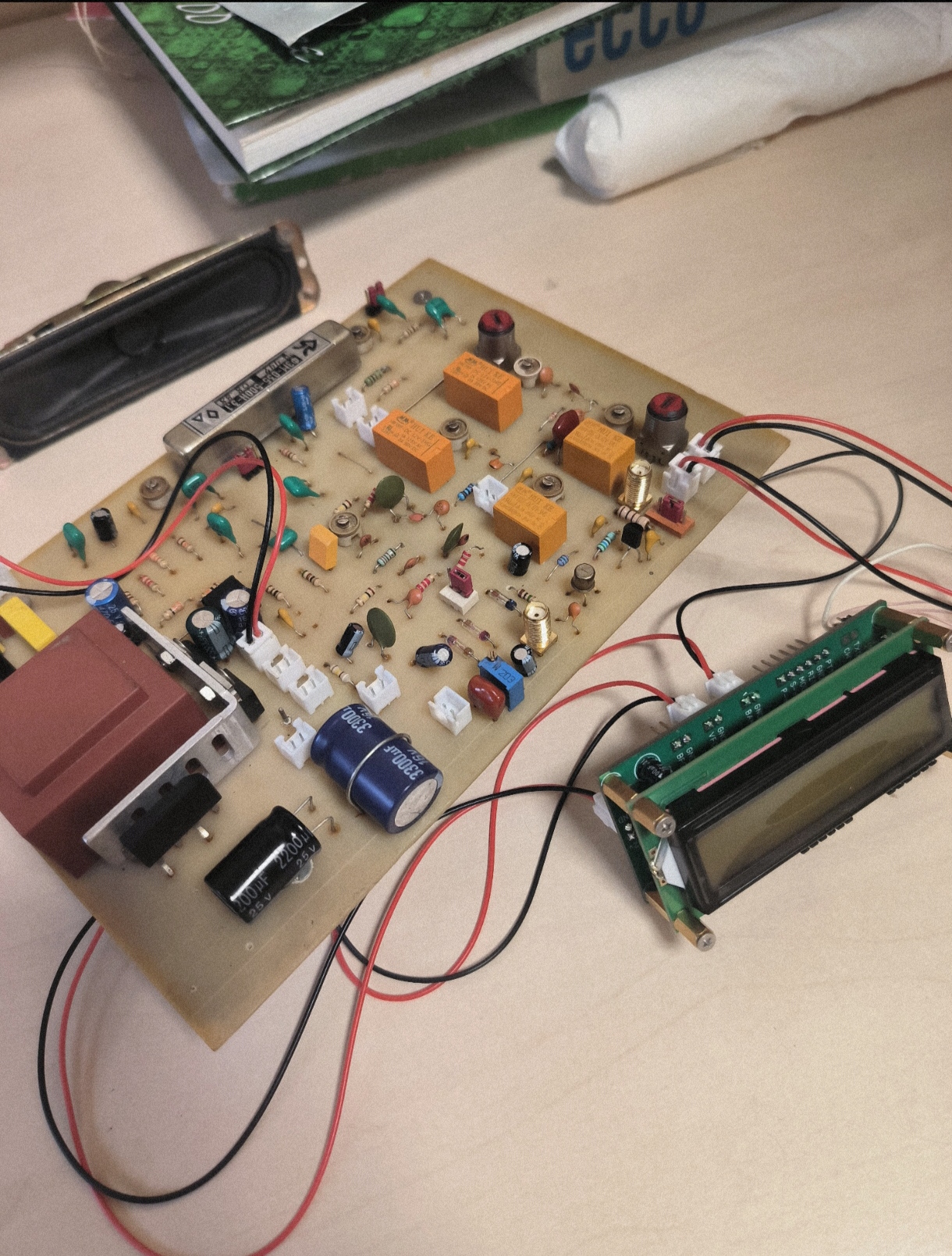

Продвигаюсь потихоньку. Корпус будет от кабельного ресивера KAON. По окончании проекта позже выложу фотки.

[Alex12]

Сергей Эдуардович, простите меня. В решении проблемы с синтезатором я Вас не поблагодарил.

[US5MSQ]

Свои люди - сочтёмся

[Master_yogurt]

Продвигаюсь потихоньку. Корпус будет от кабельного ресивера KAON. По окончании проекта позже выложу фотки.

Плата выглядит прекрасно! Видно что очень постарались)

[34343]

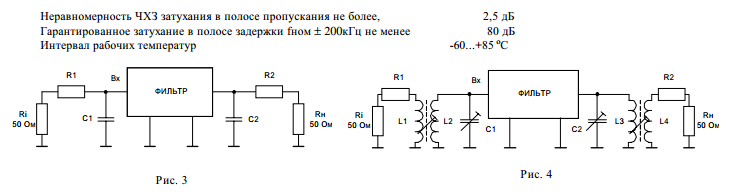

Сергей Эдуардович, добрый день. Стал счастливым обладателем фильтра ФП2П1-415 на частоту 2600кгц и нескольких китайских кварцев на эту же частоту. Сразу появилась идея собрать вседиапозонный, максимально простой, приёмник. С Вашим синтезатором. Согласно справочника, полоса пропускания фильтра -2750 кгц по уровню 3 дб. Нагрузочное сопротивление =4,7ком, нагрузочные ёмкости: по входу =15пф, выходу= 30пф. Правильно ли я понимаю что вход. и выходн. сопротивление фильтра =4,7ком? К чему даны нагр. ёмкости? Или это всё для подобного согласования....

[US5MSQ]

Здравствуйте.
Хороший фильтр. Для его согласования в схеме приемника нужно в сток первого смесителя поставить контур на 2.6 МГц (например катушку индуктивностью 12 мкГн и емкость 300 пФ) к нему подключить вход КФ, а выход КФ нагрузить резистором в цепи первого затвора 4.7 кОм. Роль указанных в паспорте нагрузочных емкостей выполнит емкость монтажа.
