Р-311 – спортивный приемник

[RJ]

Понятно.. Благодарю.

[Master_yogurt]

Добрый день Сергей Эдуардович! Приобрел приемнк Р-311, и пытаюсь его доработать по Вашей методике, ввел КП303А в смеситель, и сразу за ним принялся за УНЧ (пока что без АРУ).
Прозвел изменения возле лампы 123 согласно Вашей схемы, но после включения появилсся фон, до этого фона не было... Блок питания тоже изготовлен по Вашей схеме с фильтром по входу (фото прилагаю). Еще вопрос конец катушки 116 тот который был припаян к аноду лампы 123 оставлять свободным или куда то припаивать?
Если можете подскажите где, я напартачил?)
Фото на Гугл Диске, так как сюда больше 2мб добавить не можно...
Ссылка на фото: https://photos.app.goo.gl/GHV76FNW711Le4cv6

[US5MSQ]

Здравствуйте.
Посмотрите внимательно схему детектора AM|SSB - верхний по схеме вывод катушки 116 (тот, что подключался к аноду лампы 123) теперь подключается к аноду диода VD1, а нижний вывод катушки 116 - заземляется!

[Master_yogurt]

Здравствуйте.
Посмотрите внимательно схему детектора AM|SSB - верхний по схеме вывод катушки 116 (тот, что подключался к аноду лампы 123) теперь подключается к аноду диода VD1, а нижний вывод катушки 116 - заземляется!

Спасибо за ответ! Я правильно понимаю что на данный момент без детектора АМ/SSB ничего работать не будет? Для проверки можно подключить вывод катушки 116 на упр.сетку 123 лампы?

[US5MSQ]

Нет, нужно делать или полную переделку с новым детектором или вернуться к исходной схеме.

[Master_yogurt]

Нет, нужно делать или полную переделку с новым детектором или вернуться к исходной схеме.

Спасибо за ответы! Понял, значит буду изготавливать новый AM/SSB детектор. Если будут вопросы, буду обращаться

[Master_yogurt]

Здравствуйте.
Посмотрите внимательно схему детектора AM|SSB - верхний по схеме вывод катушки 116 (тот, что подключался к аноду лампы 123) теперь подключается к аноду диода VD1, а нижний вывод катушки 116 - заземляется!

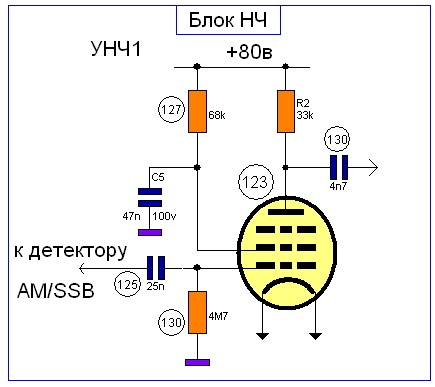

И еще вопрос в догонку. На картинке похоже опечатка, я так понимаю что конденсатор 125 это по мануалу 122, а резистор 130 это 126? И при переделке резисторы 117,118 нужно удалить, а конденсатор 121 перейдет в детектор? Также вопрос по конденсатору 98 в детекторе AM/SSB у меня его в приемнике нет, на схеме он указан что может отсуствовать, какой емкости он должен быть?

[US5MSQ]

Было 2 варианта схемы (до и после 1972г), так что нумерация немного не совпадает - смотрите на совпадение по номиналам. С98 - конструктивный, есоксть в несколько пФ, можно не брать во внимание, т.к. фактически это оп0рные точки крепления провода и вновь введенного конденсатора

[Master_yogurt]

Было 2 варианта схемы (до и после 1972г), так что нумерация немного не совпадает - смотрите на совпадение по номиналам. С98 - конструктивный, есоксть в несколько пФ, можно не брать во внимание, т.к. фактически это оп0рные точки крепления провода и вновь введенного конденсатора

Понял, резисторы 117,118 удалить?

[US5MSQ]

Я этим приемником занимался очень давно и сейчас мало что помню.
Делайте согласно схемы и описания.
