Простой транзисторный регенеративный приёмник
- US5MSQ
- Сообщения: 5168
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Простой транзисторный регенеративный приёмник
давно это было, многое забылось... но я не помню такой проблемы
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Re: Простой транзисторный регенеративный приёмник
Спасибо!
Остался вопрос про стабилизатор и еще не про приемник: может быть, у вас есть простая схема ГСС с АМ-модуляцией?
Остался вопрос про стабилизатор и еще не про приемник: может быть, у вас есть простая схема ГСС с АМ-модуляцией?
- US5MSQ
- Сообщения: 5168
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Простой транзисторный регенеративный приёмник
Стабилизатор не помешает и даже более того, просто необходим, если будет достаточно мощный (двухтактный) УНЧ.

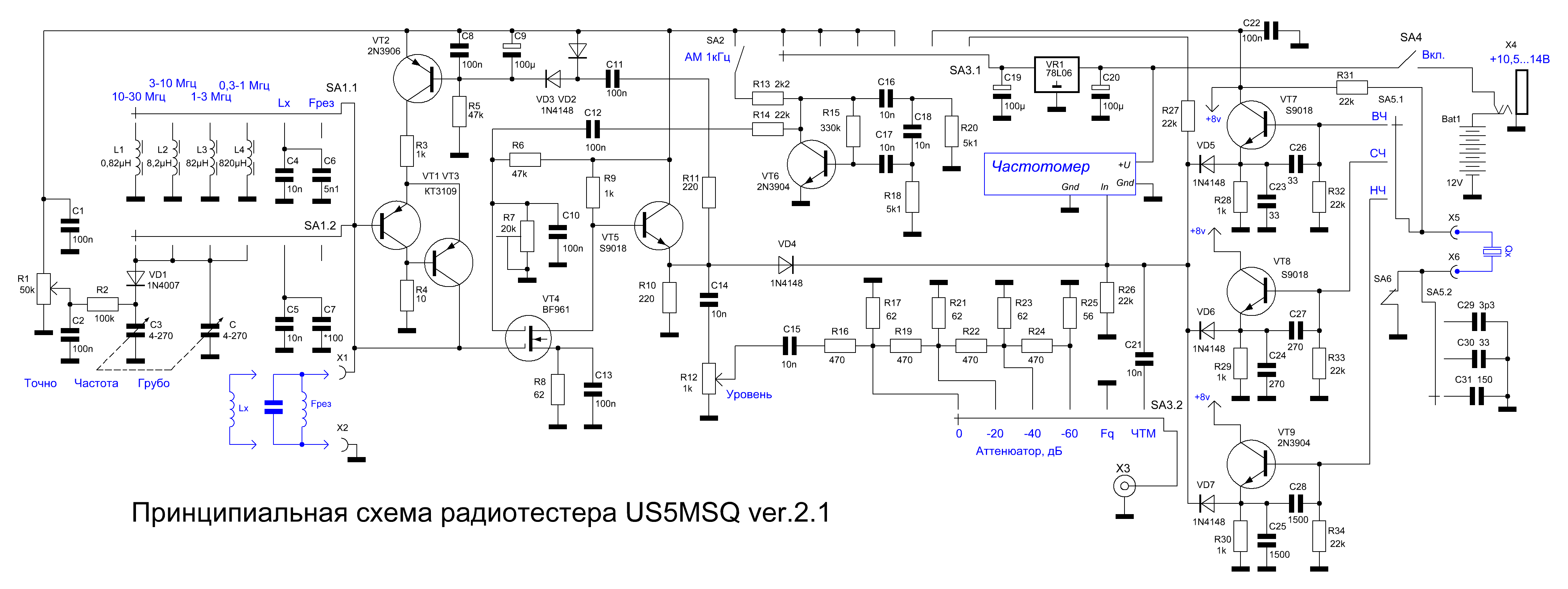

Один из простых (в реализации и настройке) ГСС можно взять из схемы радиотестера
Один из простых (в реализации и настройке) ГСС можно взять из схемы радиотестера
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Re: Простой транзисторный регенеративный приёмник
Сергей Эдуардович, спасибо за схему ГСС! Может быть, будет отдельная статья по его сборке и наладке, с печатками?
- US5MSQ
- Сообщения: 5168
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Простой транзисторный регенеративный приёмник
Поживём -увидим
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Re: Простой транзисторный регенеративный приёмник
А какими транзисторами в схеме радиотестера можно заменить КТ3109?
- US5MSQ
- Сообщения: 5168
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Простой транзисторный регенеративный приёмник
Здравствуйте.
Хорошо будут работать транзисторы с малые межэктродными емкостями : BF450, КТ3128, КТ3127, КТ3126, КТ363
Хорошо будут работать транзисторы с малые межэктродными емкостями : BF450, КТ3128, КТ3127, КТ3126, КТ363
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Re: Простой транзисторный регенеративный приёмник
Сергей Эдуардович, вопрос. Смакетировал приемник, проверяю режимы по ПТ. Питание схемы 9 в, питание ВЧ-каскадов отделено стабилизатором 78L06 (после УНЧ).
УНЧ - все Ок. По детектору: режимы не устанавливаются. Вместо катушки временно проводник на общий. Ошибок в монтаже нет. Транзистор КП303Б. U стока = 5,7 в.
U истока при R=27 кОм около 0,67 в; 47 кОм -> 0,68 в; 68 кОм -> 0,73. При 20 кОм->0,63. WTF???
Транзистор проверял на кит.испытателе перед установкой - вроде как исправен.
Чешу репу: выше, Алекса говорил, что у него при R=27 кОм "все получилось", но не указал конкретно, какое напряжение на истоке.
Как думаете, что можно сделать?
1. Менять транзистор на КП303А (или Е) ???
2. ставить R истока = 2,2 кОм, т.к. выше (по форуму) сказано, что в какой-то схеме детектора Rистока - 2,2 кОм. Вы сказали, что это "явно мало".
УНЧ - все Ок. По детектору: режимы не устанавливаются. Вместо катушки временно проводник на общий. Ошибок в монтаже нет. Транзистор КП303Б. U стока = 5,7 в.
U истока при R=27 кОм около 0,67 в; 47 кОм -> 0,68 в; 68 кОм -> 0,73. При 20 кОм->0,63. WTF???
Транзистор проверял на кит.испытателе перед установкой - вроде как исправен.
Чешу репу: выше, Алекса говорил, что у него при R=27 кОм "все получилось", но не указал конкретно, какое напряжение на истоке.
Как думаете, что можно сделать?
1. Менять транзистор на КП303А (или Е) ???
2. ставить R истока = 2,2 кОм, т.к. выше (по форуму) сказано, что в какой-то схеме детектора Rистока - 2,2 кОм. Вы сказали, что это "явно мало".
- US5MSQ
- Сообщения: 5168
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Простой транзисторный регенеративный приёмник
Здравствуйте.
Напряжение в истоке зависит от параметров полевого транзистора и здесь нет жесткого критерия, так что нет проблемы
Для получения максимальной эффективности детектирования АМ рекомендуется ток стока делать поменьше - не более 50 мкА. В Вашем случае при 27 кОм он примерно 20 мкА, это условие выполняется. Можно смело переходить к следующему этапу...
Напряжение в истоке зависит от параметров полевого транзистора и здесь нет жесткого критерия, так что нет проблемы
Для получения максимальной эффективности детектирования АМ рекомендуется ток стока делать поменьше - не более 50 мкА. В Вашем случае при 27 кОм он примерно 20 мкА, это условие выполняется. Можно смело переходить к следующему этапу...
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Re: Простой транзисторный регенеративный приёмник
Спасибо большое! От души отлегло
. Но успел, пока ждал ответ, поменять транзистор на КП303А, результат был тот же.... Просто попадался брак в виде новых, непаяных 303-х, столкнулся в "Могиканине",думал, здесь та же петрушка
.
Я так понял, что в данном случае ток детектора считается очень просто: дельта Uи 0,63 в / Rи 27000 Ом = 23 мкА, т.е. укладываемся в диапазон...
Осталось дело за катушкой и пробные прослушивания!
Я так понял, что в данном случае ток детектора считается очень просто: дельта Uи 0,63 в / Rи 27000 Ом = 23 мкА, т.е. укладываемся в диапазон...
Осталось дело за катушкой и пробные прослушивания!
