Громкоговорящий ППП на германиевых транзисторах

[US5MSQ]

Здравствуйте, Михаил.
Эти замечательные варикапы имеют высокую добротность, очень широкий диапазон изменения емкости, сопоставимый с хорошим КПЕ, при изменении напряжения всего от 0,5 до 8 вольт, но они хороши при достаточно малом переменном напряжении на контуре. Если же амплитуда напряжения, поступающая на варикап превысит запирающее (управляющее напряжение настройки) на 0,5В (напряжение отпирание кремниевого перехода), то на варикапе произойдёт неуправляемое детектирование сигнала ГПД со всеми вытекающими бяками (повышенные шумы, нестабильность частоты генерации и пр.). Иными словами, для реализации возможностей этого варикапа амплитуда переменного напряжения, подаваемого на него, должна быть небольшой (не превышать 0,8-1 В).
В то время как в этом ППП, как впрочем и во многих других аналогичных приемниках, в целях упрощения схемы смеситель подключается прямо к контуру ГПД. Поэтому для приемлемой развязки число витков катушки связи делают минимально возможным, а напряжение на контуре, соответственно, максимальным - не менее 4-6 В, иначе не добиться требуемого напряжения ГПД на смесителе (для ВПД амплитуда примерно 0,8-1 В).
Так что в этом ППП реальной альтернативы КПЕ нет, а вот в ГПД, который Вы делали для своего приемника и в котором амплитуда на контуре не превышает 200 мВ, этот варикап будет в самый раз.

[Mikail56]

Спасибо за ответ. Попробую в том ГПД, кстати намотал контур на Вашей катушке-генерит до 20 МГц на кт 3109.

[said-97]

Доброго времени и с прошедшими праздниками! Сергей Эдуардович, не подскажите в чем может быть причина связанная с унч данного приемника? Собирался было уже все оформить в корпус как столкнулся с неприятной вещью. Когда делаю громкость на всю унч начинает возбуждаться! Даже не на всю , а чуть больше половины и сразу появляется свист! Такой эффект наблюдается только на 80 метров. Режимы транзисторов в пределах нормы! Я мотал L4 катушку связи чуточку больше не 8, 10 витков! Может быть это причиной моих неприятностей?

[US5MSQ]

Здравствуйте.
Причины могут быть:
1. Завязка по цепи питания - попробуйте увеличить С13 раза в 2-3
2. Акустическая связь между динамиком и ВЧ блоком (вибрации чаще всего поражают КПЕ, но может быть и пьезоэффект от керамических конденсаторов) - мягкое крепление КПЕ, печатной платы и динамика, в крайнем случае вынести динамик из корпуса
3.Прямая наводка мощного выходного сигнала на вход УНЧ, например на катушку ФНЧ, из-за близко расположенных соответствующих проводников - заземлите корпус МГУ, разнесите в пространстве провода.

[said-97]

Здравствуйте.
Причины могут быть:
1. Завязка по цепи питания - попробуйте увеличить С13 раза в 2-3
2. Акустическая связь между динамиком и ВЧ блоком (вибрации чаще всего поражают КПЕ, но может быть и пьезоэффект от керамических конденсаторов) - мягкое крепление КПЕ, печатной платы и динамика, в крайнем случае вынести динамик из корпуса
3.Прямая наводка мощного выходного сигнала на вход УНЧ, например на катушку ФНЧ, из-за близко расположенных соответствующих проводников - заземлите корпус МГУ, разнесите в пространстве провода.

Спасибо большое! Учту ваши советы. И еще один вопрос! Сергей Эдуардович, я наблюдаю в момент подачи питания на схему большой скачок тока и проскакивает искра. Это происходит только в момент подачи напряжения когда я касаюсь проводом от источника питания! Доли секунды и все показания в норме! Это нормально? За ранее большое спасибо!

[US5MSQ]

Нормально. Это электролит большой емкости заряжается.

[said-97]

Нормально. Это электролит большой емкости заряжается.

Спасибо большое.

[boboz74]

Сергей, здравствуйте. Сегодня решил заняться приемником. Поставил другие конденсаторы, уложил диапазоны ГПД. Проверил уровень напряжения ГПД. Морзянки услышал море.... и все. Антенна у меня комнатная, 10 метровый кусок телефонного провода, плюс второй этаж Но с этим я решу проблему, сосед спустит кусок провода с восьмого этажа
Теперь о грустном В диапазон как всегда я не попал, хотя конденсаторы номиналом как на схеме. Пришлось экспериментировать, подпаял я параллельно к С7 еще 2200пф, диапазон 80 метров сразу выставил, 1710кГц.
Дальше больше диапазон 40 метров тоже не мог установить, опять пришлось экспериментировать. Вместо С3 впаял переменный конденсатор от транзисторного приемника Частоту выставил 3485кГц. Замерил емкость....253 пф.
Хотел поставить постоянный конденсатор но что то не получилось
Сергей, у меня вопрос, это значит мне придется перематывать катушку ГПД? Каркасы катушек у меня другие

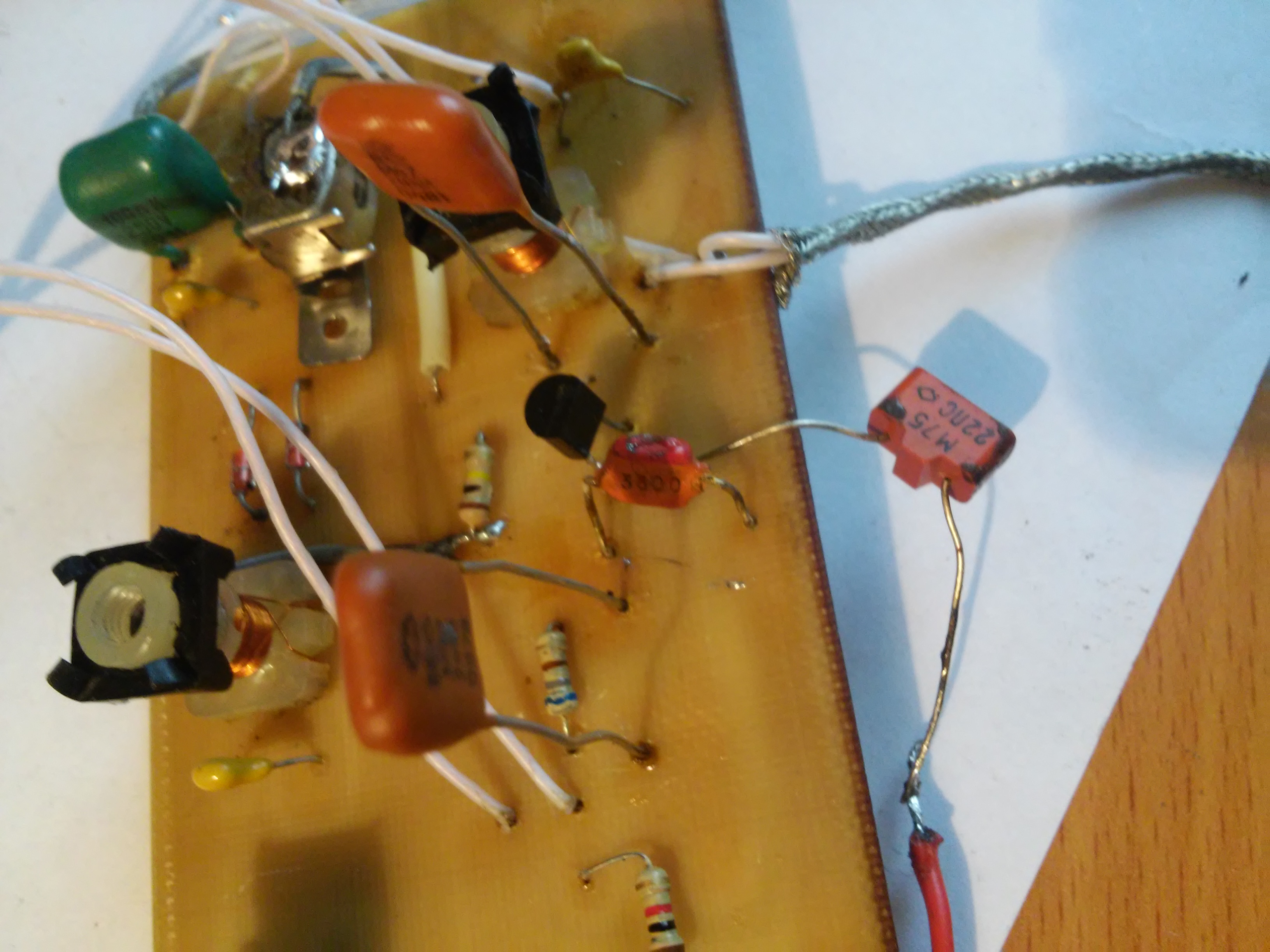

И еще один вопрос, вы не посмотрите что за марка этого конденсатора 3300пф? фото
Теперь я понимаю что надо обязательно сделать макетку(рыбу). Без нее тяжко налаживать....... Готовая плата вместе с усилителем лежит, ждет когда все будет налажено.


Забыл Большое спасибо за унч для Победы80. Все заработало, правда в диапазон я так и не попал.....

[US5MSQ]

Конденсатор 3300 пФ типа КЛС годится только для блокировки, в частотозадающие цепи, тем паче в контур ГПД не годится - слишком нестабилен.
Если не попали в частоты 80м диапазона, нужно было просто перемотать катушку, увеличив примерно на 9-10% число витков, тогда бы в оба диапазона легко вписались и не пришлось перелопачивать частотозадающие емкости

[boboz74]

Спасибо Сергей.
Перемотаю катушку.
