Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[Mityaj]

Сергей Эдуардович, а не подскажите индуктивность трансформаторов Т3 и Т4 УМ. а то не зная её, не знаю как пересчитать на другие кольца пользуясь табличкой

Спасибо.

[morse]

Дим привет, что ты мне не сказал раньше? Я б тебе прислал как у Сергея колечки)). , Какие ты сейчас хочешь поставить?

[morse]

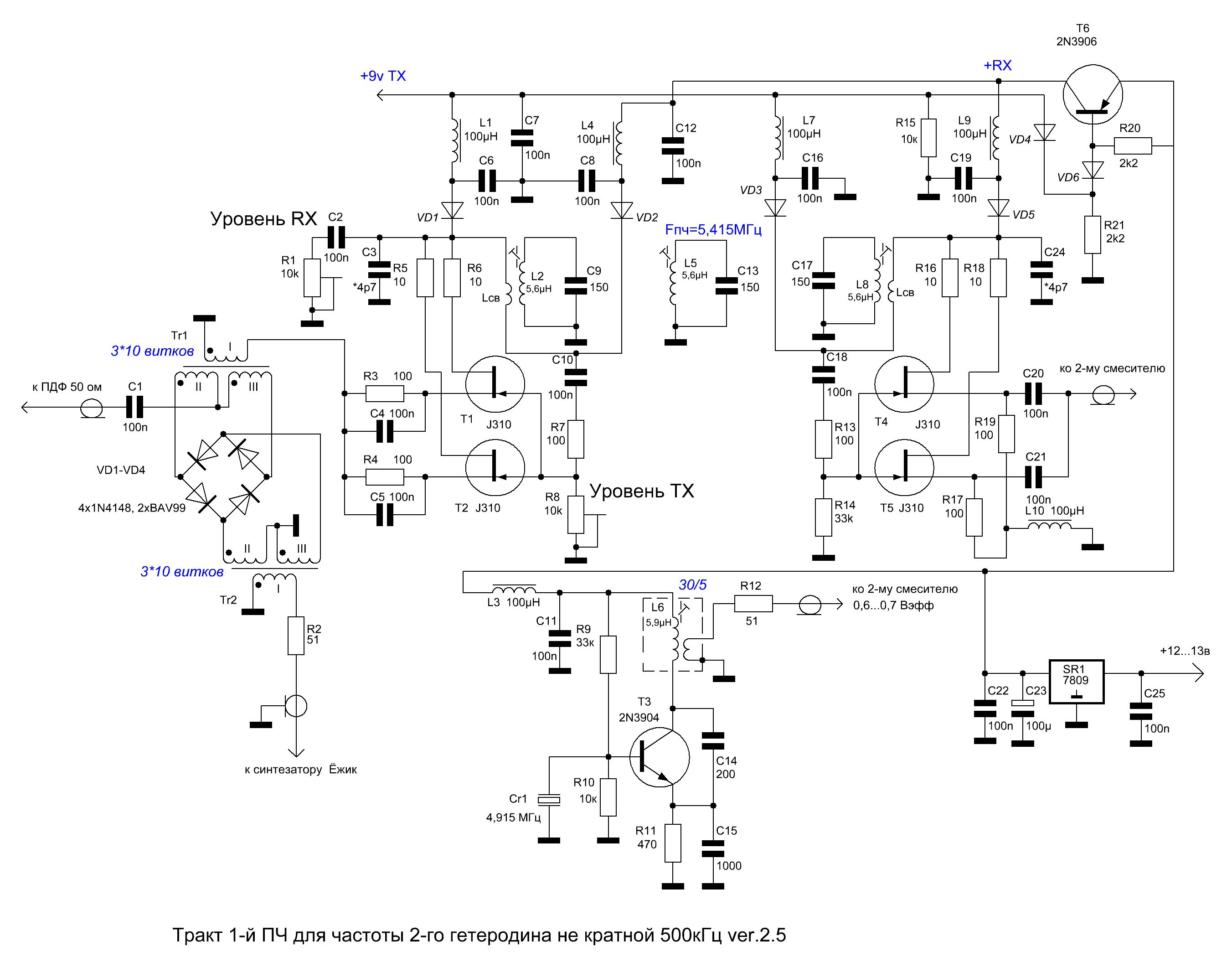

Сергей Эдуардович Добрый день, подскажите пожалуйста, собираю плату ПЧ ,и вот в чем вопросик подойдут ли колечки 600нн для трансформаторов тр1 и тр2? и какой провод лучше использовать?

С уважением Андрей

[US5MSQ]

Подойдут, только число витков у TR1 надо будет увеличить до 2*15-20, меньшее число для диаметра 10 мм, большее - для 7 мм

[morse]

Подойдут, только число витков у TR1 надо будет увеличить до 2*15-20, меньшее число для диаметра 10 мм, большее - для 7 мм

Спасибо Сергей, а провод использовать такой же как и в основной плате? 0,1-0,18 ?

[US5MSQ]

Да, любой в диапазоне 0,1-0,25 мм, лишь было удобно мотать.

[morse]

Сергей Эдуардович спасибо вам за подсказки , последний вопросик ! а в ТР2 оставлять витки как в схеме или мотать по данным ТР1 которые вы дали?

[US5MSQ]

Tr2 оставляем без изменений

[Mityaj]

Сергей Эдуардович, а не подскажите индуктивность трансформаторов Т3 и Т4 УМ. а то не зная её, не знаю как пересчитать на другие кольца пользуясь табличкой

[US5MSQ]

Здравствуйте, индуктивность одной обмотки должна быть не менее 80 и 30 мкГн соответственно.
