УМ IRF510/RD16 для ТRX

[Alex 1]

Не знаю даже как и начать. Озадачился тут выходным трансформатором, ни как он не желает быть ровным в КСВ в полосе 1,5...30 мГц, 12,5/50, а вот 50/200 просто идеально. Но и это ещё не всё, в попытках рассчитать выходное сопротивление оконечного каскада, то же озадачило, ни как там не получаются те самые 12,5 Ом, все время выходит между 18 и 23 Омами, а раз так, то и коэффициент трансформации должен быть примерно 1/2,25, а не 1/4. Причём это практически без разницы RD это или IRF.
Ну с трансформатором то ясно, там три провода это примерно 60 Ом линия неплохо подходящая для 50/200, и совсем не годная для 12,5/50, потому и завалы по видимому. Завал на НЧ участке, недостаточная индуктивность порядка 30 мкГн+КСВ, а на ВЧ участке, просто КСВ с реактивными составляющими, и только в участке между 6 и 16 мГц что то получается. А ежели ещё и феррит из тумбочки, то и вовсе может быть полный "шушпанцер". А возможно я и ошибся в расчетах выходного сопротивления каскада.

[US5MSQ]

Здравствуйте.
Начать нужно с того, что у транзисторного выходного каскада нет фиксированного значения выходного сопротивления, а есть сопротивление нагрузки, которое мы ему задаём!

[Alex 1]

Эт то я понимаю, что оно там может быть от и до, но тогда почему, 25В на 1,9 мГц, 32В на 14 мГц, и 19В на 30 мГц. При том, что установленный на ПП ФНЧ ровный до 35 мГц при условии что вх/вых 50 Ом. Может так кольца блудят, в Степе " там почти всё ровно, но там и кольца 2300 зелёные .

[US5MSQ]

ну вот Вы сами и ответили на свой вопрос - использовали неподходящие ферриты.

[Alex 1]

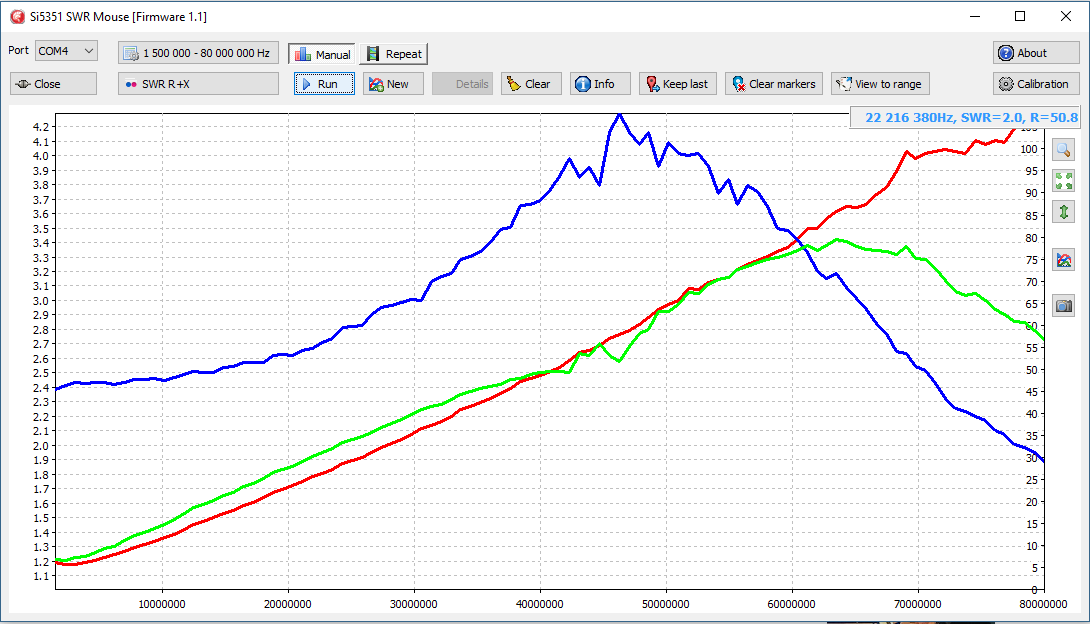

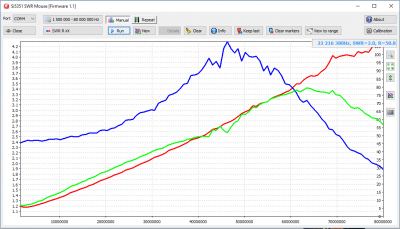

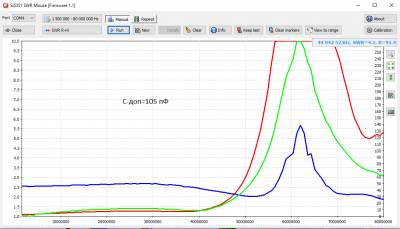

У всех вариантов примерно так выглядит без компенсационных конденсатров

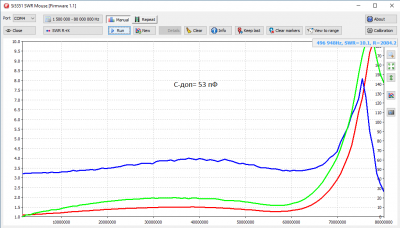

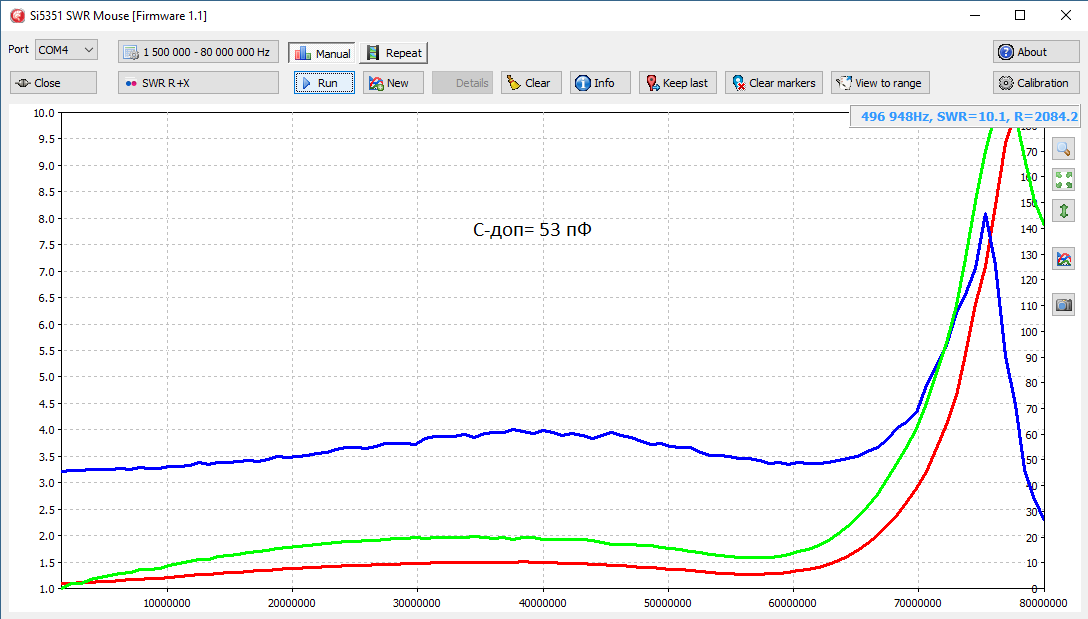

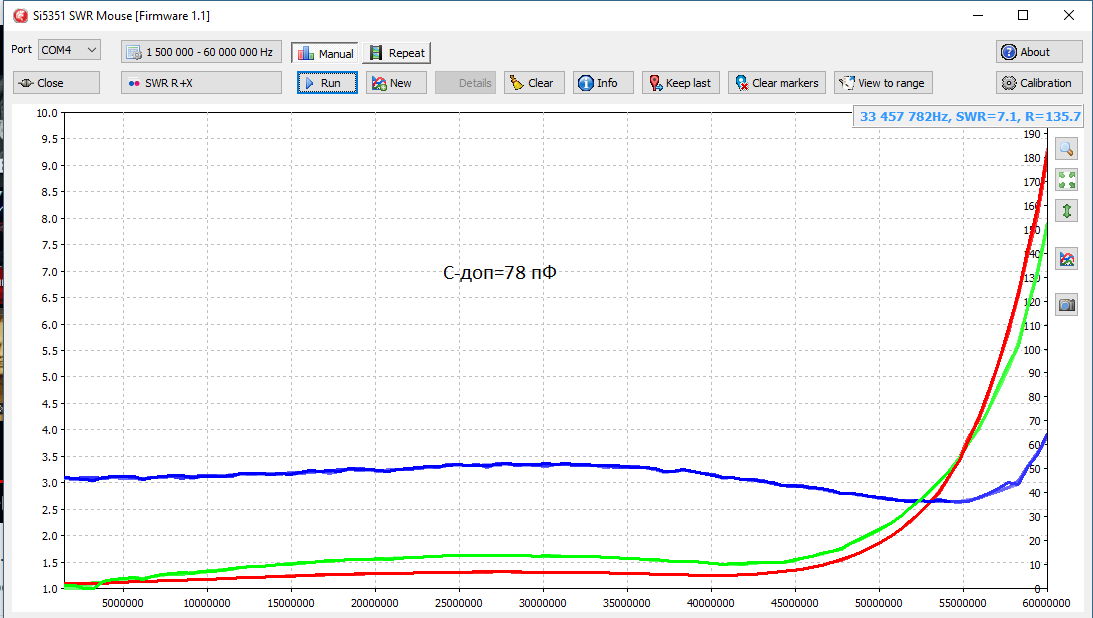

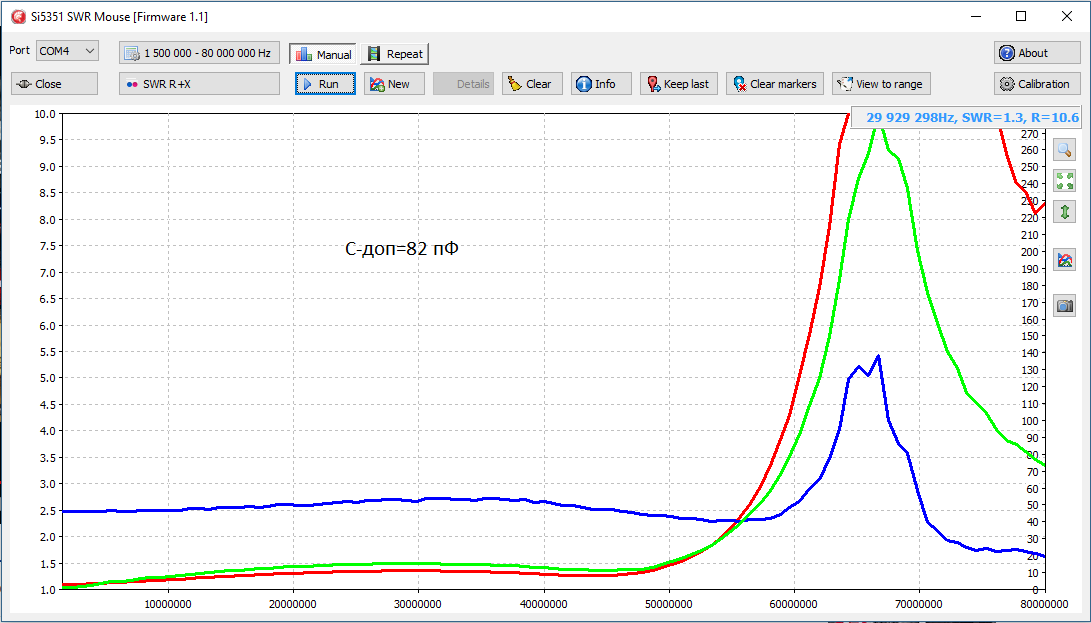

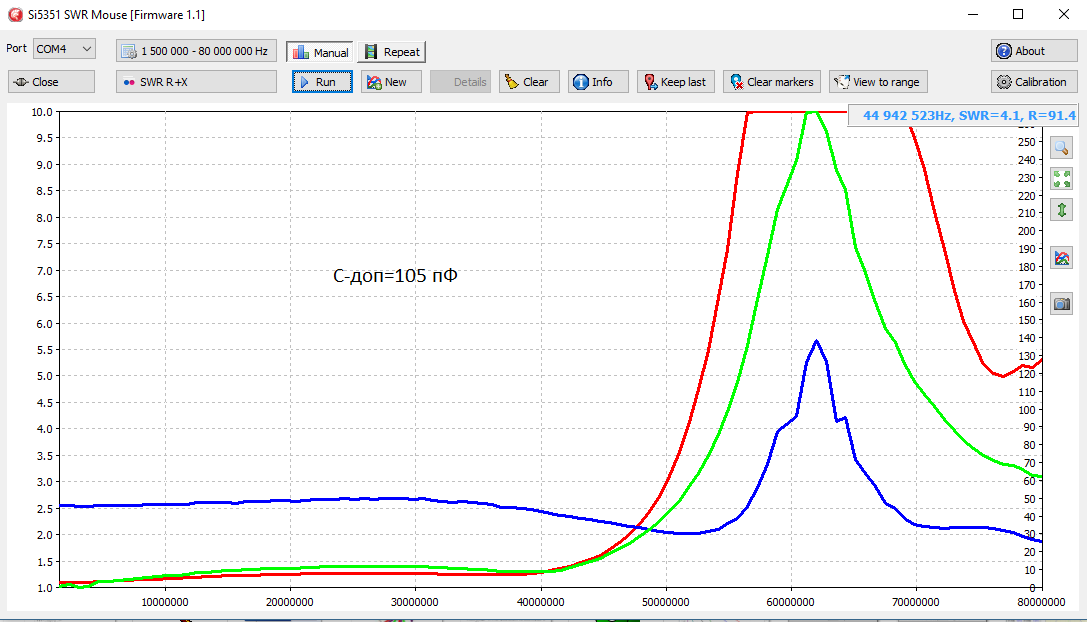

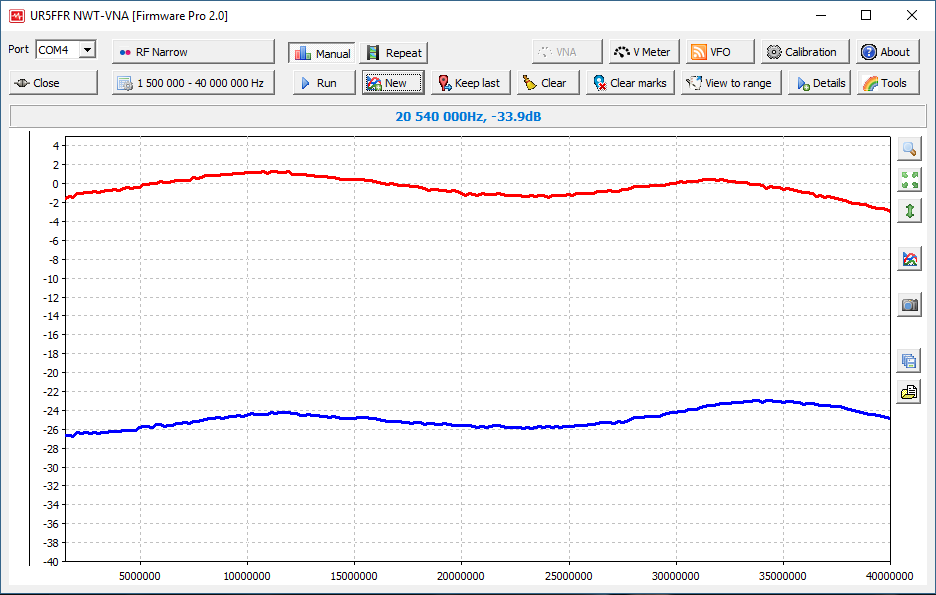

На выходных (они у меня по пятницам и субботам), лабораторил трансформаторы с советскими кольцами 2000НМ, Ф16 мм, буржуинскими зелёными, и биноклем из колец Ф10 мм,а так же линией 25 Ом на кольце 2000НМ, собственно то-шо-е в тумбочке. ТР 1/4, 50/12,5 Ом Вот результат ...

[Alex 1]

Картинки далее ...

[Sergey Skorohod]

Здравствуйте. Планирую использовать етот УМ(вариант на RD16)в трансивере Дружба М вместо родного.Вопрос по его согласованию по входу и питанию : 1.понадобиться ли его согласование по входу с ПФ Дружбы(атенюатор и т.д.)или можно заменить смело не заморачиваясь? 2. Для питания усилителя,а так же и Дружбы М ,можно использовать китайский импульсный блок питания(12В,+рег.плоский в перфорированом корпусе)??

[US5MSQ]

Здравствуйте. На оба вопроса ответ отрицательный. Поясню почему
1. напряжение питания УМа Дружбы, насколько помню, более 25в, что в 2 раза превышает рекомендуемое изготовителем. И если при номинальном напряжении питания 13в RD16 работают очень надёжно, по даташиту выдерживают КСВ до 20, т.е. практически полный обрыв антенны или КЗ на выходе, то увеличенном питании в 2 раза надёжность сильно упадёт и шут его ведает сколько они протянут в таком форсированном режиме.
2. По моему опыты подключение к трансиверу РадиоН даже качественных импульсников увеличивало собственные шумы приемной части в 5-7 раз

[Sergey Skorohod]

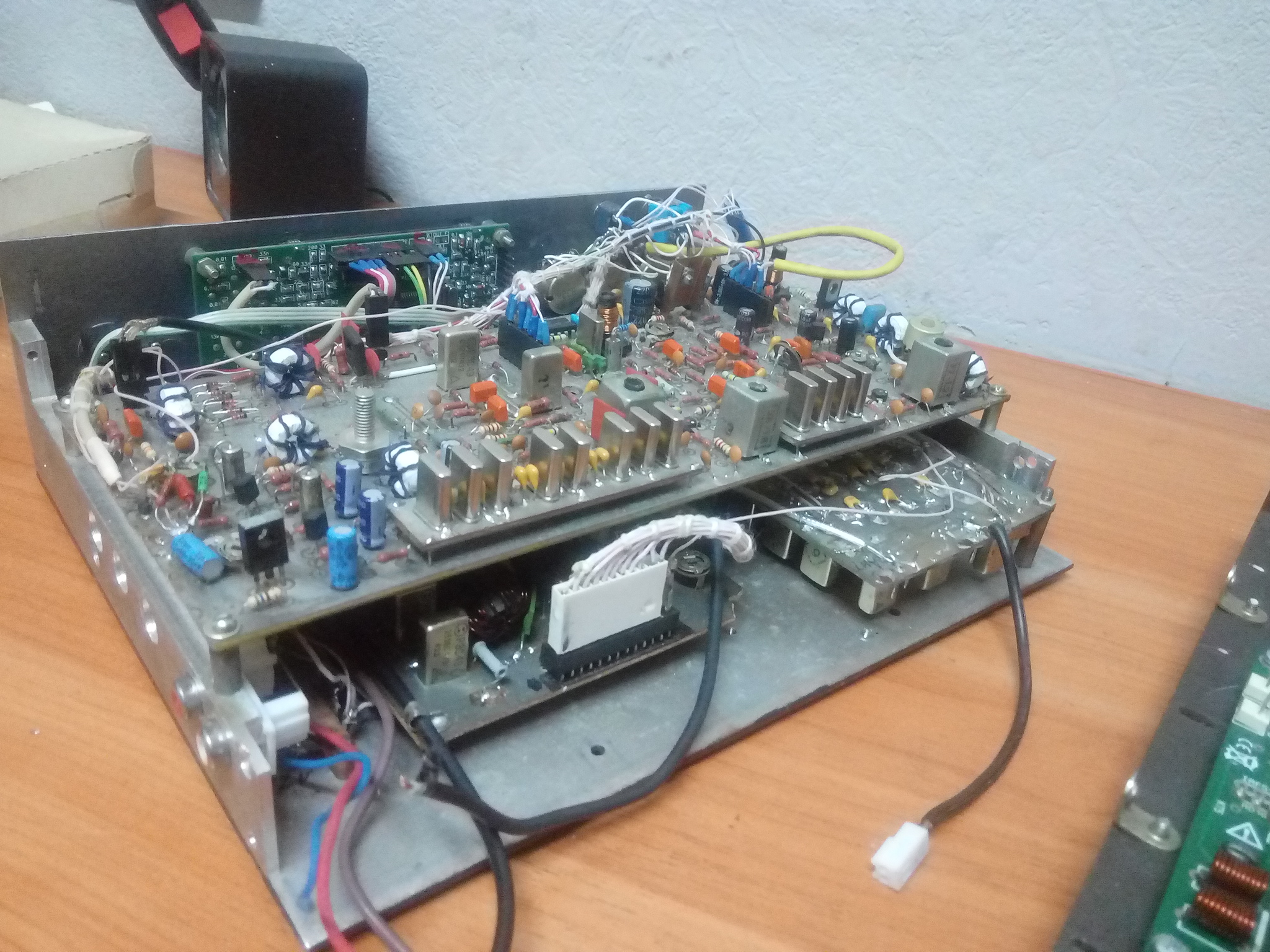

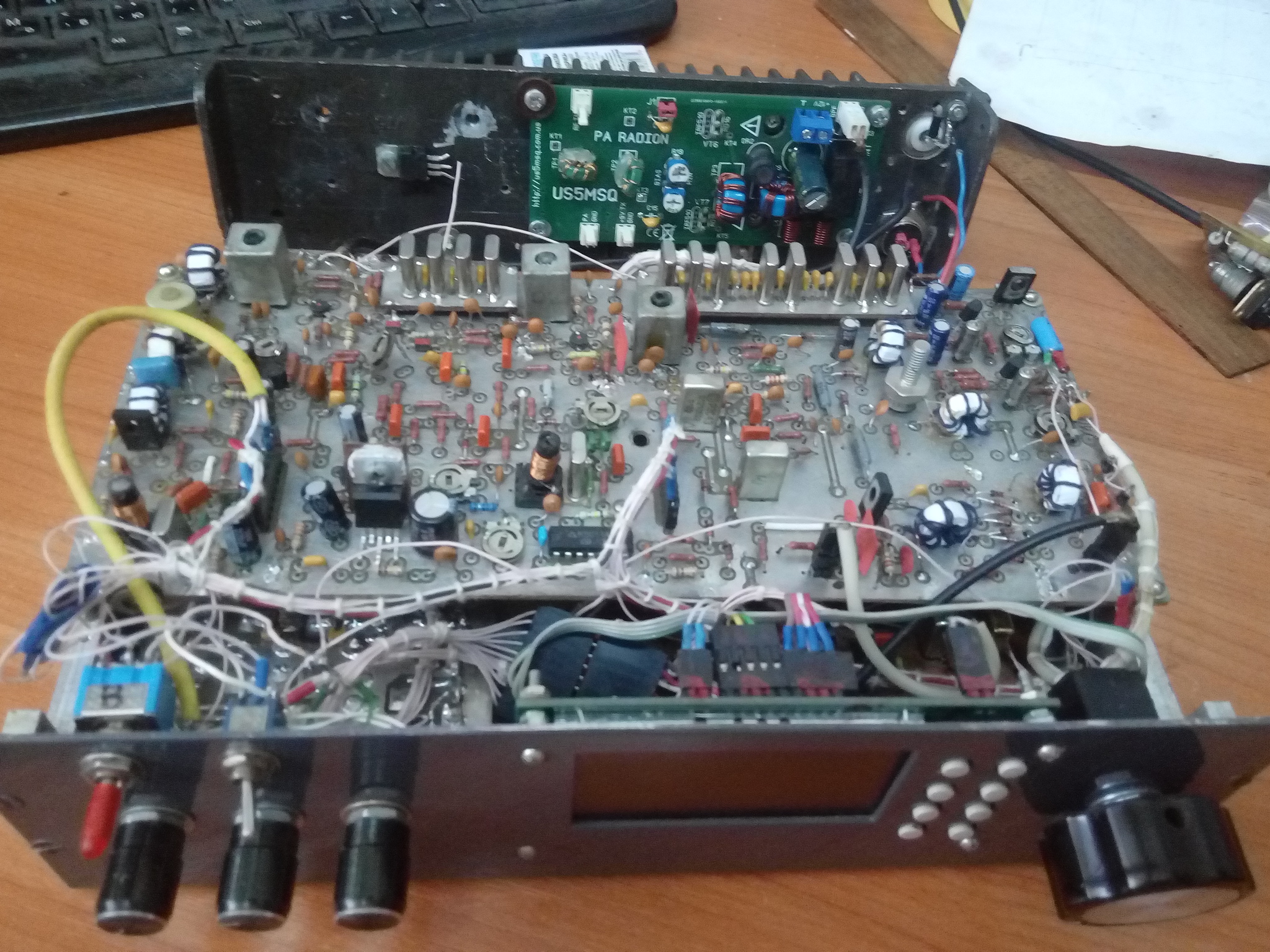

У меня ДружбаМ несколько нестандартный.В нем применялся самодельный УМ,и синтезатор, благодаря чему он стал чуть больше автомпгнитолы,и можно было его питать от 13.8В. Интересует его согласование по входу с платой ПФ Дружбы.

[US5MSQ]

Согласование простое - параллельно входу УМа ставится сопротивление порядка 100-300 Ом - подбирается по оптимальной форме АЧХ ПДФ.
