Настройка транзисторного радио при помощи NWT-7

[UT6MAL]

Здравствуйте, Сергей!
Подскажите по высокоомному щупу.
Щуп работает, только ток 36 ма, напряжение
на коллекторе 3906 - 4,8 в.
Пробовал менять J310, всё равно не дотягивает до 40 ма.
Резистор R2 подбирал от 100 ом до 1,5 к.
Хватит тока для нормальной работы щупа?
Николай.

Да, ещё на не запаянном J310 сопротивление между стоком и истоком 40 - 45 ом.
Это нормально?

[US5MSQ]

Хватит
расчёт очень прост - входное сопротивление нагрузки 51 Ом, максимально допустимое входное напряжение детектора AD3xxx порядка 1,5В, т.е. ток нагрузки не превысит 1,5В/51ом=30мА, а реально не рекомендуется превышать показания на графике 0 дБ, т.е. входное напряжение детектора 0,2 В, так что запас по току есть

[UT6MAL]

Спасибо, Сергей.
Теперь можно закрывать коробку щупа.
Николай.

[UT6MAL]

Здравствуйте, Сергей!
Начинаю осваивать nwt7.

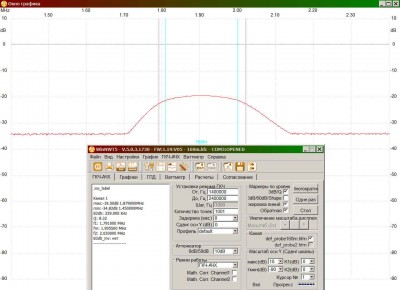

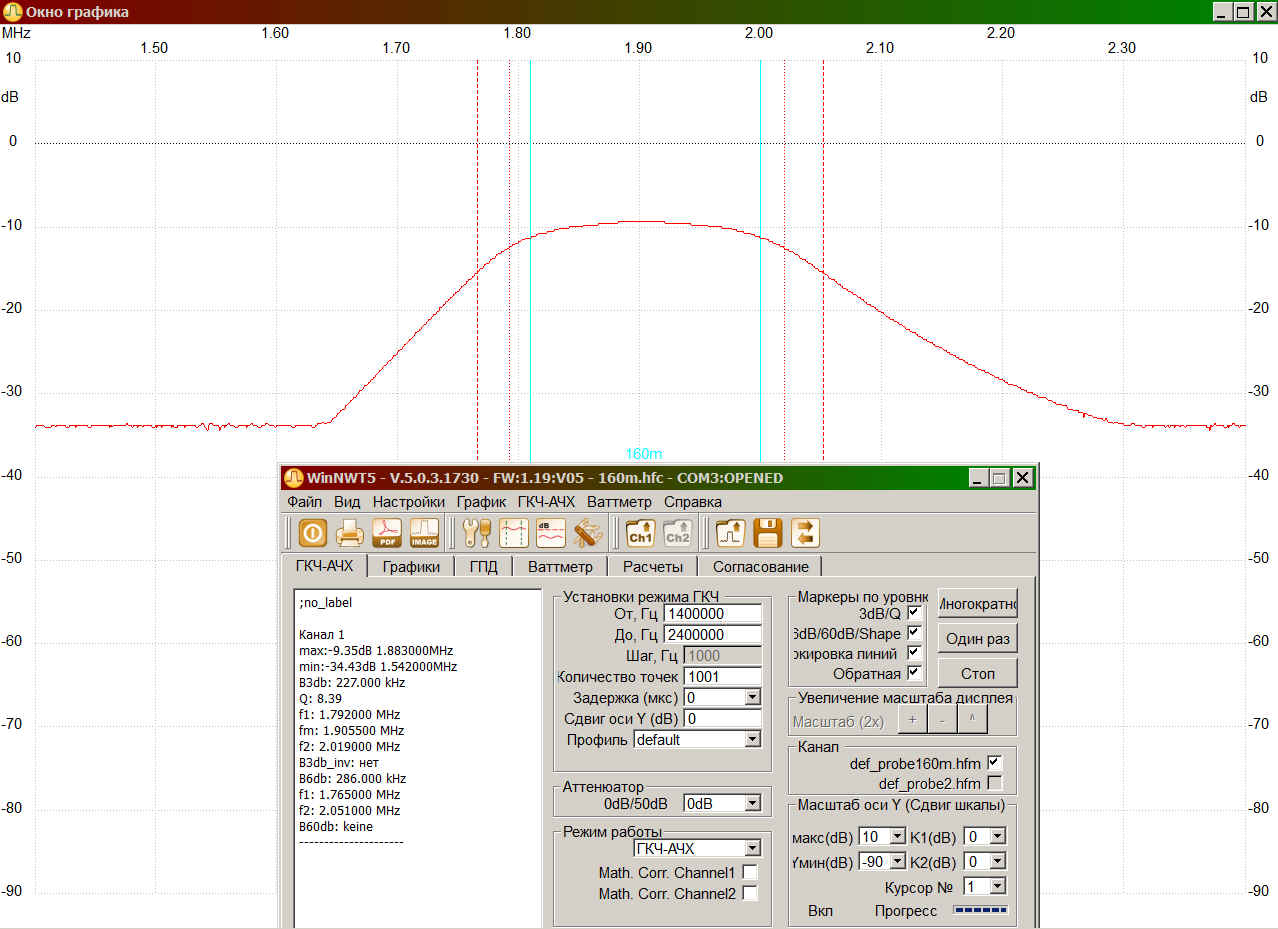

Подключил пф на 160м, вх/вых-50ом.
ПФ обычный 3-х контурный на каркасах 5мм с подстроечниками от СБ12А,
с катушками связи, в экранах.

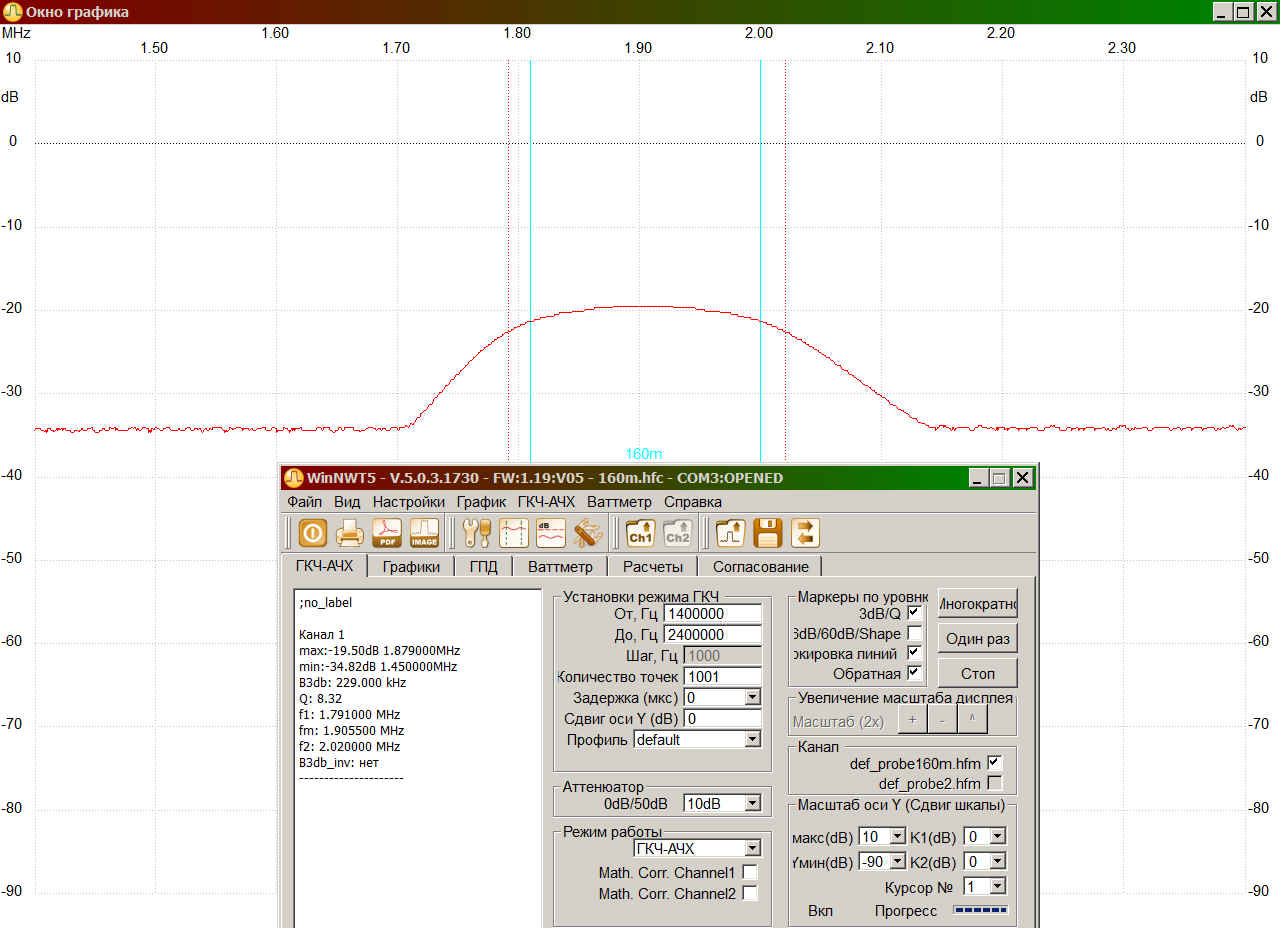

При вкл аттенюатора форма не меняется, только опускается ниже.
Я думаю, что картинка не такая должна быть.
Что сделал не так?

[US5MSQ]

Здравствуйте.
Да вроде всё правильно сделали. Что Вам смущает?

[UT6MAL]

Смотрел разные ачх других р/л, там скаты более пологие и затухание за полосой больше.

[US5MSQ]

В Вашем стенде похоже большое прямое. в обход ПДФ, прохождение сигнала, от того и высоко задрана нижняя планка.
Сделайте АЧХ с открытыми выходом/входом NWT и сразу будет видно это из-за неудачной конструкции самого NWT или стенда, а может виноваты длинные и плохо экранированные соединительные кабели

[UT6MAL]

При калибровке nwt всё нормально.
При открытых in out, дорожка ниже 70dB.
При замкнутых на нуле.
Скорее всего пролазит по плате дпф.
Нужно было духсторонюю делать.
Буду пробовать ещё вникать.
Спасибо, Сергей.
Николай.

[A leksey]

Здpaвcтвyйтe, Cepгeй Эдyapдoвич. В сети опубликована тaкaя конструкция NWT на Si5351 [http://dspview.com/viewtopic.php?f=14&t=183]. Кaк по Вашему стоит ли повторять? Отзывов тоже нет ни от кого, не считая автора. Напишите пожалуйста, свое профессиональное мнение по этой схеме.
Извините, что вопрос не совсем по теме.
Cпacибo.

[monashek]

Здpaвcтвyйтe, Cepгeй Эдyapдoвич. В сети опубликована тaкaя конструкция NWT на Si5351 [http://dspview.com/viewtopic.php?f=14&t=183]. Кaк по Вашему стоит ли повторять? Отзывов тоже нет ни от кого, не считая автора. Напишите пожалуйста, свое профессиональное мнение по этой схеме.
Извините, что вопрос не совсем по теме.
Cпacибo.

Вот тема для обсуждения этого прибора на Одесском форуме http://qrz.od.ua/topic/21853-si5351-network-analyzer/, здесь некоторые его уже повторяют, может будет полезно
