Здравствуйте, Дмитрий.
И где здесь ставить диодный смеситель на ВПД?
А если серьёзно, то как и указано в описании для нормальной работы смесителя на гармониках нужно выполнить 2 условия:
1. напряжение на контуре должно быть несколько вольт, для чего в ГПД должен быть полевик с большим напряжением отсечки. Измерить напряжение на контуре можно диодным пробником, подобным описанному здесь
2. напряжение отсечки VT1 должно быть минимальным - не более половины амплитуды напряжения на контуре ГПД. Косвенно его можно проконтролировать по постоянному напряжению автосмещения на затворе VT1 - оно должно быть не менее -2...-3В.

[Radiomann]

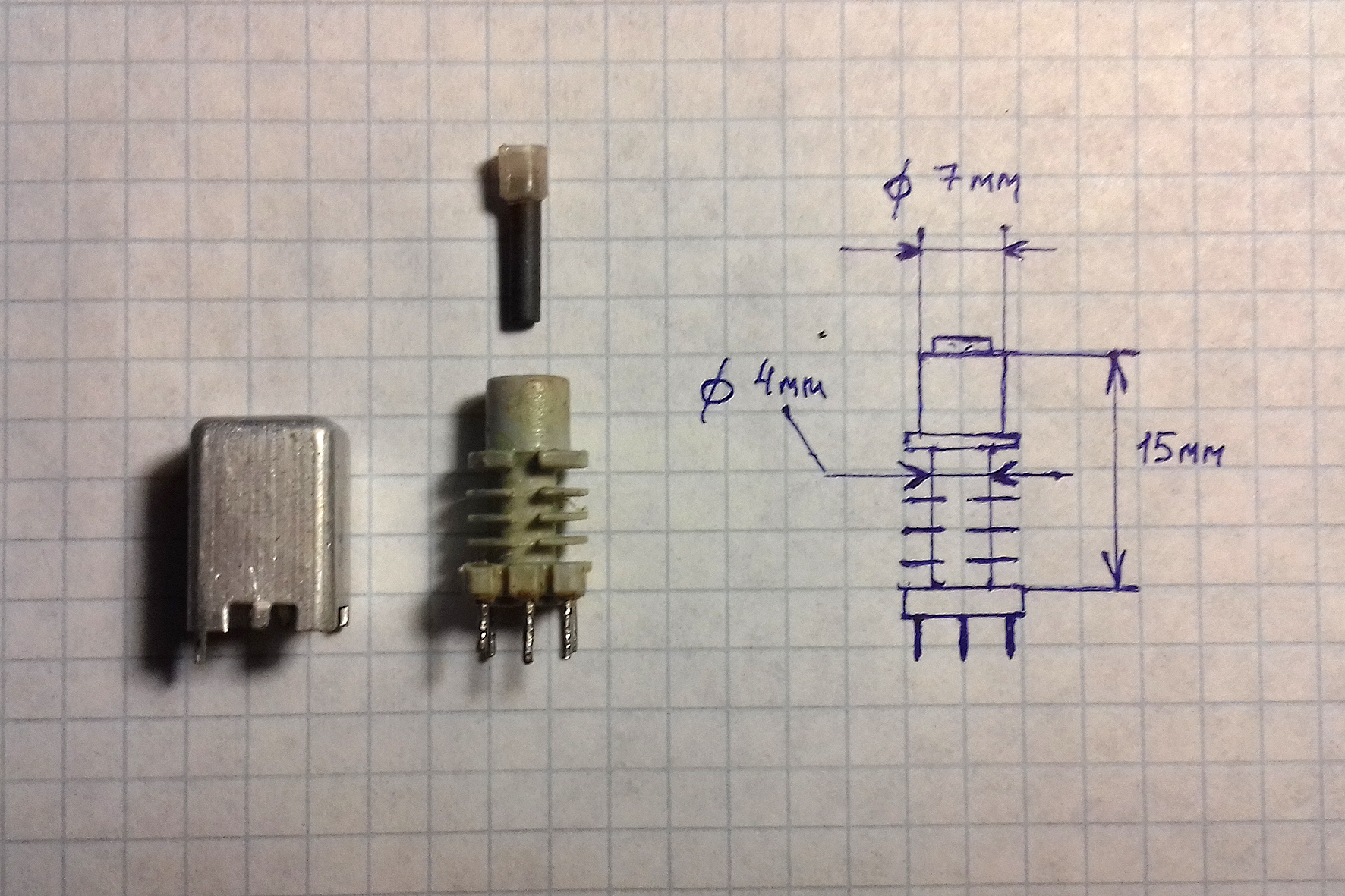

Сергей Эдуардович, можно использовать в приёмнике такие контура, И какие у них должны быть намоточные данные при таких размерах ?
Как начинающий хочу разобраться и сделать приёмник. Спасибо.

[US5MSQ]

Здравствуйте.
Судя по виду, это каркасы от катушек ПЧ транзисторного приемника. В принципе их можно применить (со штатным экраном, но без ферритовой юбки), если имеющийся низкочастотный сердечник (600НН) заменить на сердечник от катушек КВ диапазонов или от контуров ПЧ ЧМ 10,7МГц, имеющие проницаемость 100НН. По габаритам/резьбе сердечники у них одинаковы. Число витков контурных катушек примерно 10, точное значение придётся уточнить в процессе настройки. Для этого нужно сначала намотать катушку L4 (3+7 витков) и проверить совпадает ли частоты генерации с указанным в описании диапазоном примерно в среднем расположении подстроечного сердечника. Если частота генерации существенно выше, то нужно добавить 1-2 витка и наоборот. Так по результатам эксперимента определите точное количество витков

[Radiomann]

Благодарю за ответ. В принципе вот таких сердечников как на фото имеется некоторое количество, а вот как определить какая проницаемость ?
или 600НН или же 100НН .

[US5MSQ]

Если неизвестно происхождение сердечников, то только сравнительным измерением индуктивности катушки при смене сердечника.

[Radiomann]

Понял, буду экспериментировать. И ещё один момент, эти контура, которые я показал на фото имеют между ножек расстояние 7 мм. Это расстояние подходит под разводку Вашей печатки в лайот ? Дабы подошли в просверленные отверстия под контура.

[US5MSQ]

Нет, чертёж Вам нужно будет подкорректировать

[Megavolt]

Доброго дня Сергей Эдуардович! Я использую ПДФ этого приемника для другой конструкции. Подключаю его к приемнику лидия 40. Я хотел бы добавить к нему диапазон 80 метров. Кстати сказать на 10,20,40м. ПДФ ведет себя отлично. Но не знаю как правильно посчитать конденсаторы что бы добавить 80ку... Если вам будет не сложно, то помогите пожалуйста с этим делом.

[US5MSQ]

Здравствуйте.
Вариант такого ПДФ я приводил в схеме двухлампого супера http://us5msq.com.ua/odnolampovyj-regen ... geterodin/
и 4х-диапазонного КВ конвертера http://us5msq.com.ua/priyomnik-korotkov ... f-chast-2/

[Megavolt]

Большое вам спасибо спасибо!
