Реверсивный тракт на биполярных транзисторах по мотивам Р76М

morse · Сообщение **morse** » 12 дек 2018, 18:59

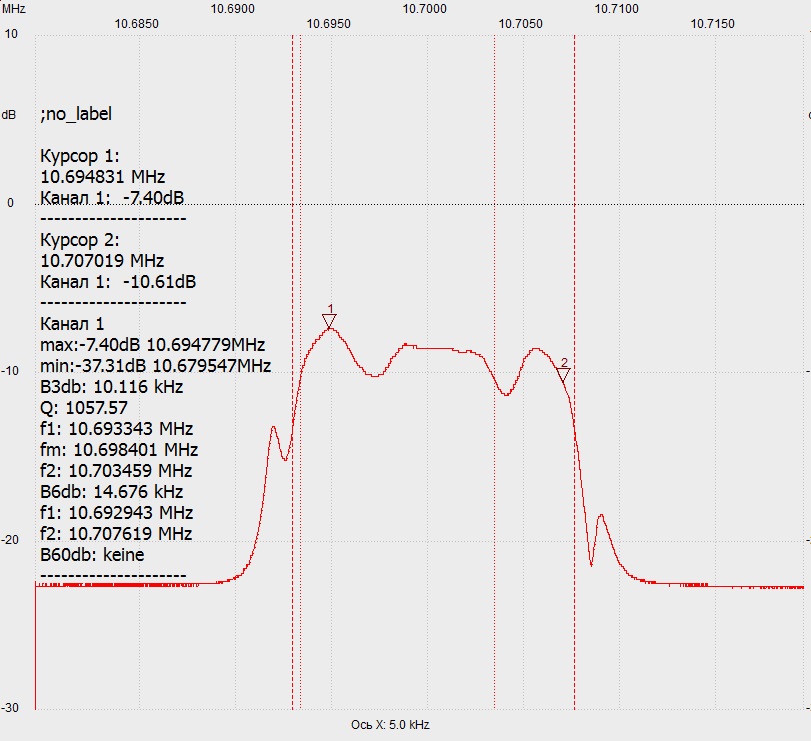

вот такое страшное АЧХ

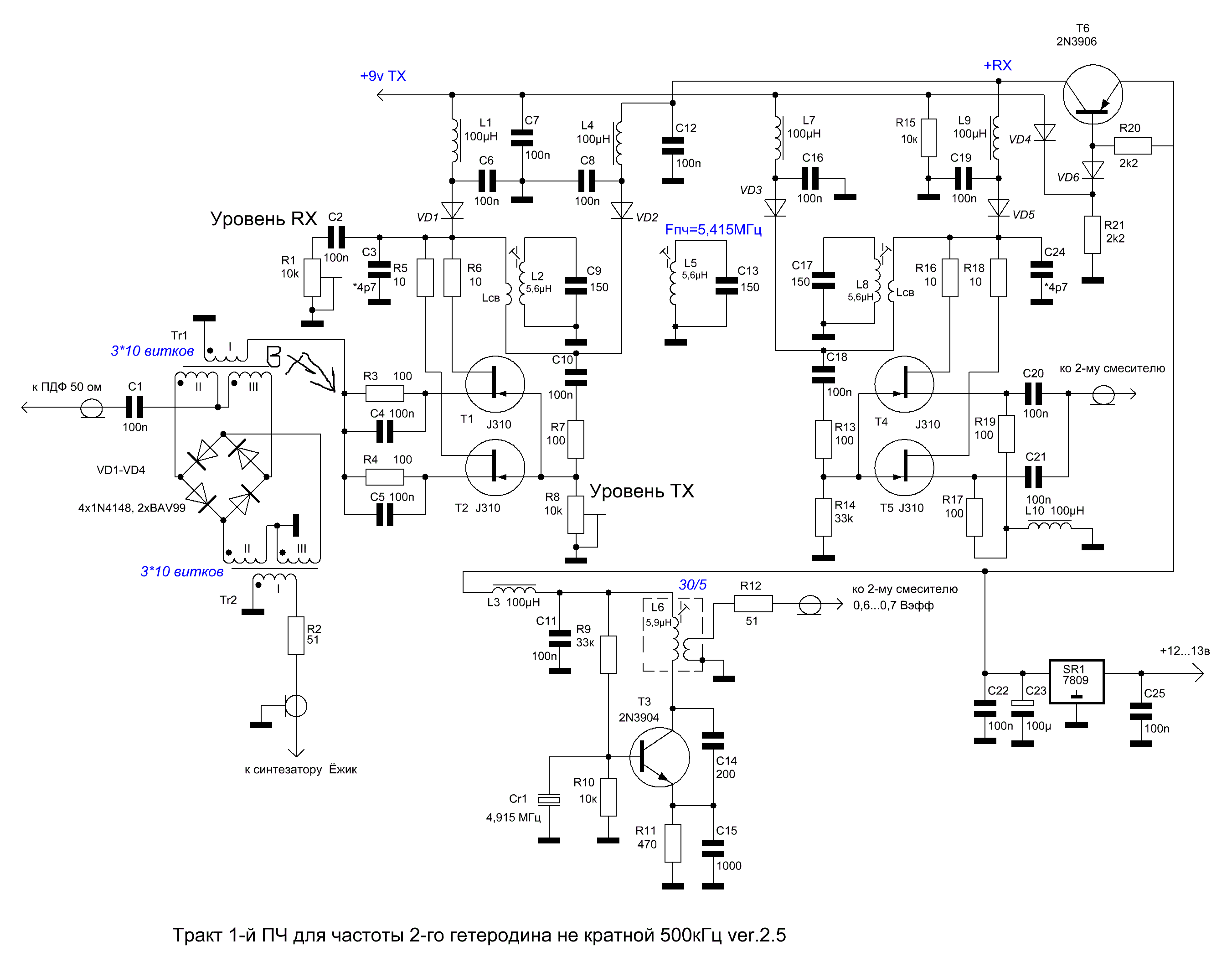

подключался к затворам т1 и т2 а снимал с истоков т4 и т5

Сообщение **US5MSQ** » 12 дек 2018, 19:37

Ну а теперь начинается самое интересное - настройка

Крутим контура, подбираем шунтирующие резисторы, добиваясь максимально плоской верхушки

morse · Сообщение **morse** » 12 дек 2018, 19:39

US5MSQ писал(а):Ну а теперь начинается самое интересное - настройка
Крутим контура, подбираем шунтирующие резисторы

это я контурами выбрал более менее красивую картинку)) щас тогда подстрочники повешу))

Сообщение **US5MSQ** » 12 дек 2018, 19:42

А почему сигнал подавали в затворы, а не в истоки Т1,Т2?

morse · Сообщение **morse** » 12 дек 2018, 20:01

US5MSQ писал(а):А почему сигнал подавали в затворы, а не в истоки Т1,Т2?

Упс! то есть надо подключить в точку резистора R3 и R4 ?

Сообщение **US5MSQ** » 12 дек 2018, 20:30

Так точно

morse · Сообщение **morse** » 12 дек 2018, 21:08

US5MSQ писал(а):Так точно

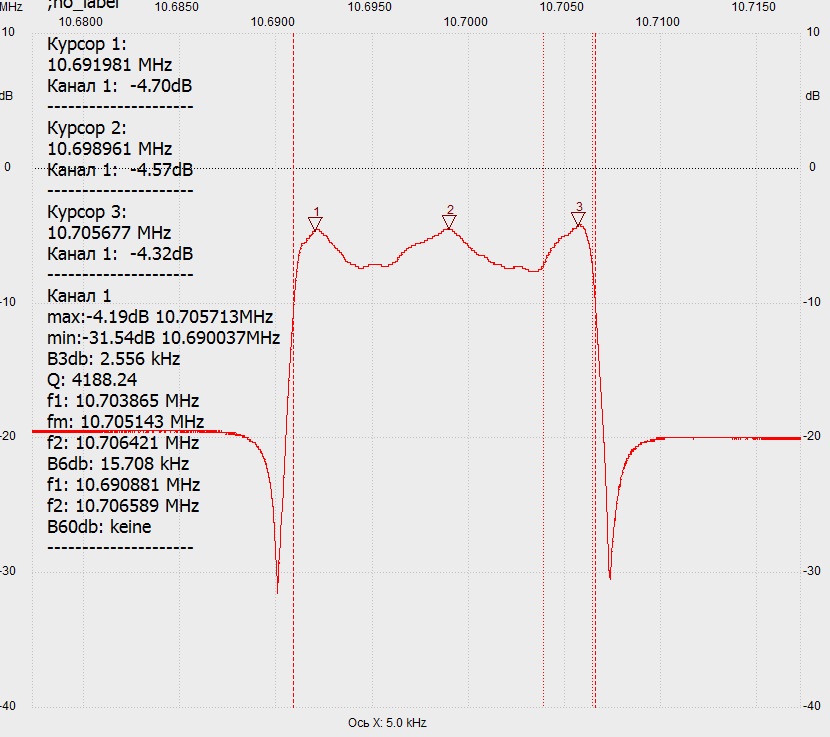

Вот что смог выжать ! видно что то мы с Димой не так посчитали)))

Сообщение **US5MSQ** » 12 дек 2018, 21:14

АЧХ конечно не идеальная, но вполне приличная, особенно с учётом возраста КФ.

morse · Сообщение **morse** » 12 дек 2018, 21:19

а еще варианты есть чтобы сделать ее по красивше?)

morse · Сообщение **morse** » 12 дек 2018, 22:05

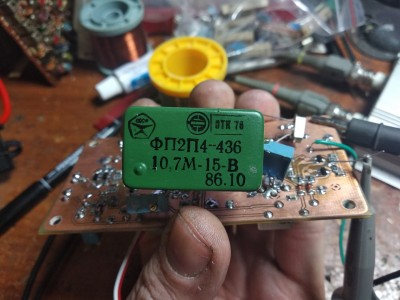

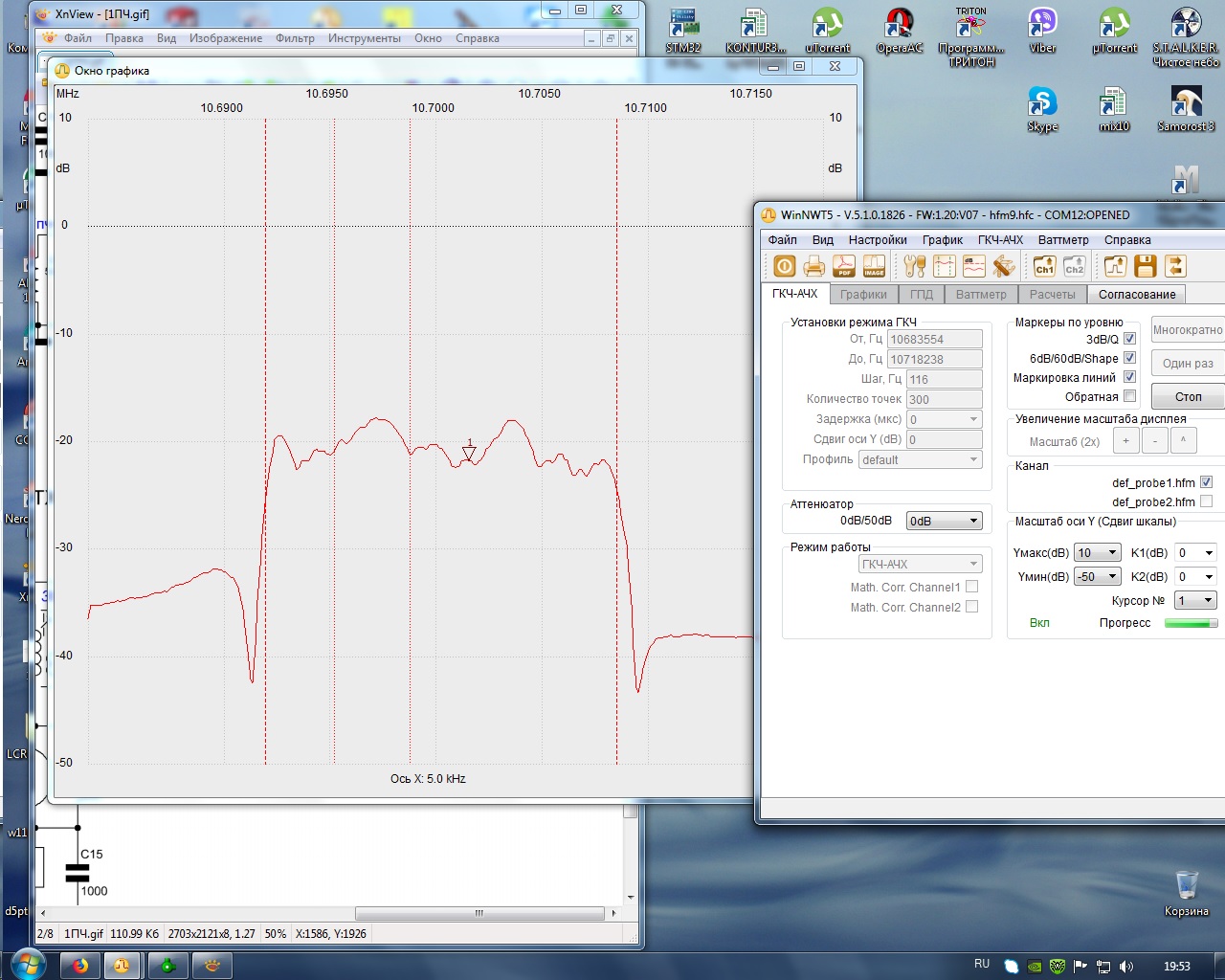

Сергей вот поставил другой фильтр ФП2П;-436 10.7М-15-В и АЧХ уже более сексуальная
