Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[Alex 1]

Здравствуйте, Сергей Эдуардович. Завалялся у меня модуль AD9850, хочу сделать с него синтезатор для RadioNа, но у этого модуля выход 0,35 Вэф, этого будет достаточно или нужно усиливать? Если нужно усиливать то какую схему усилителя посоветуете?

по пробуйте взять схему усилителя как в NWT-7

Жирно будет такой усь ставить! Тут посмотрите .. viewtopic.php?f=8&t=24&start=130

[dipladog]

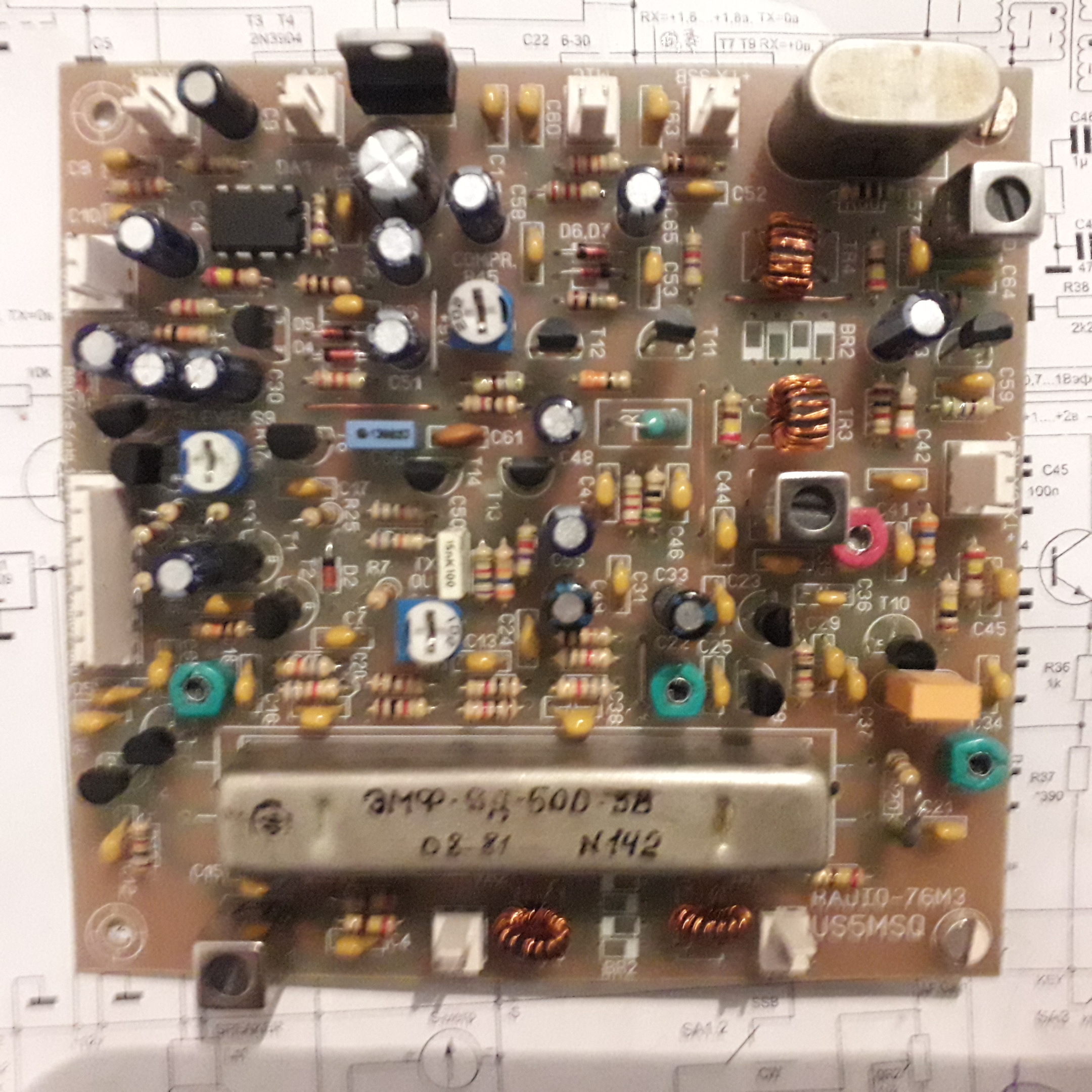

Приобрёл набор основной платы ЭМФ из тумбочки достал кварц из старого UW3DI. Не прошло без казусов спалил TDA2822M каратнул 4 и 3 вывод. Режимы Т3 и Т7 отличаются на первом база 1,45в на втором база 0,78в. На эмитере Т3 0,8 :Т7 0,1в. Вот и думаю куда копать.
Подскажите пожалуйста.

[US5MSQ]

Здравствуйте.
А какое напряжение на коллекторе Т7?
Проверьте номинал R26, исправность С29 или просто КЗ в эмиттерной цепи Т7.
Возможно что перепутали цоколёвку у Т7 или он неисправен,
Если здесь всё в порядке, проверьте величину R21,R22 - какой-то из них с значительно большим ( на порядок!) сопротивлением, нежели указано на схеме.
Измерять сопротивления можно китайским цифровым мультиметром прямо на плате не выпаивая. т.к. измерительное напряжение не превышает 200 мВ и кремниевые p-n переходы останутся закрытыми.

[dipladog]

Проверил все детали R26 1K C29-112n,R21-6,71, R22-1k.
Напряжение на коллекторе было 0,1в. Причина не рабочая катушка L2
не звонится. Думал непропай не помогло. Выпаял разобрал не звонится. Придётся всю перематывать
Жесть.
Не подскажите сколько там витков?

[morse]

60 витков контурной ПЭВ 0.05-0.1 и 6 витков катушка связи тем же проводом!

[dipladog]

На катушке L2 зачистил и пропоял концы всё стало звониться, видать лак с провода не снимали перед пайкой.
Припаял в плату напряжение на Т3 и Т7 выровнялись завтра замеряю точно и отпишусь.

[morse]

Сергей Эдуардович здравствуйте! Поздравляю вас С новым Годом и наступающим Рождеством Христовым!
доделал на прием я !ПЧ)) вот видео!
https://www.youtube.com/watch?v=xk1Ke3u ... e=youtu.be

[Mityaj]

Всех с праздниками ещё раз
АНДРЮХА МОЛОДЕЦ!!!!!!!!!

[US5MSQ]

Здравствуйте.
Спасибо за видео. Отличная работа, замечательный дизайн!

[morse]

Здравствуйте.
Спасибо за видео. Отличная работа, замечательный дизайн!

С пасибо Сергей стараемся но это вам спасибо за огромную помощ! у меня вопросик! а как правильно и какой лучше прикрутить дополнительный УНЧ к этому трансиверу ? а то моим ушам маловато ))
