Настройка транзисторного радио при помощи NWT-7

[US5MSQ]

Здpaвcтвyйтe, Cepгeй Эдyapдoвич. В сети опубликована тaкaя конструкция NWT на Si5351 [http://dspview.com/viewtopic.php?f=14&t=183]. Кaк по Вашему стоит ли повторять? Отзывов тоже нет ни от кого, не считая автора. Напишите пожалуйста, свое профессиональное мнение по этой схеме.
Извините, что вопрос не совсем по теме.
Cпacибo.

Здравствуйтею
Я не думаю, что это хорошая затея, т.к. на выходе Si5351 меандр, содержащий нечётные гармоники большого уровня, что вызовет появление на картинке ложных АЧХ

[A leksey]

Сергей Эдуардович, я ожидал примерно такое мнение от Вас. Конечно,тяжело советовать пока сам не соберешь и проверишь. Николай, спасибо за подсказку.

[A leksey]

Не судите строго. Позволю себе немного опять не в тему. Бывает ли аналоговый NWT? Или только в виде ГСС + ВЧ вольтметр+листок с карандашом для рисования графика? Самое не удобное в этой связке листок с карандашом. Надо для рисования графика ПК приспособить, хотя бы ЦШ с CAT протоколом

[UT6MAL]

Добрый вечер, Сергей!
Собираю щуп для тестирования контуров.
Не могу найти емкостей на 1пф.
Можно применить многослойные NPO
жёлтенькие такие?
Николай.

[US5MSQ]

Здравствуйте, Николай.
Можно применить любые конденсаторы емкостью 1 пФ

[UT6MAL]

Понял.
Спасибо.

[UT6MAL]

Добрый вечер, Сергей!
Я опять со своим щупом для тестирования контуров.
В сток J310 поставил 2,7 к.
Ток стал 32 ма, на коллекторе 3906 - 4,3 в.
Если убрать резистор вообще, то ток 36 ма и 4,8 в.
В Вашей схеме 100 ом, почему такое расхождение?
Кстати при изготовлении высокоомного щупа было тоже так.
Николай.

[US5MSQ]

Это просто разброс параметров полевиков, у меня одна партия, у Вас другая - вполне нормальное явление
Внутри одной партии, как правило, разброс существенно меньше, потому лучше повторяемость результатов - у меня своих, у Вас - своих...

[UT6MAL]

Значит можно упаковывать..
Спасибо.

[UT6MAL]

Здравствуйте, Сергей!

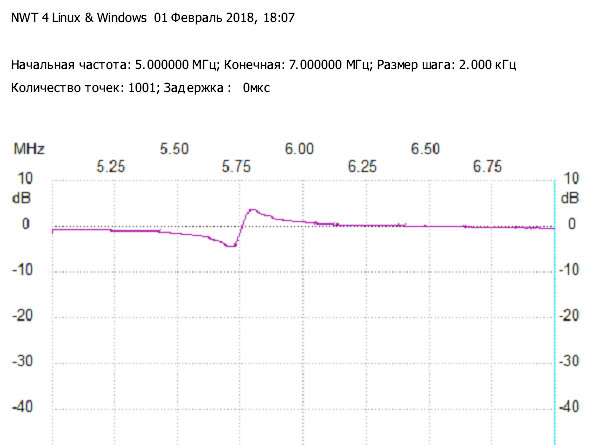

При подключении щупа к контуру получается такая картинка.
При изменении ёмкости или индуктивности частота изменяется.
Но почему 2 горба вверх и вниз получается?
Николай.
