Приёмник коротковолновика с низкочастотным ЭМФ

[Dima]

Boris, доброго дня. Благодарю за участие и полезное наставление. Монтаж выполнен на SMD, внести изменения будет сложно, поэтому остаётся "не стучать по плате" и резиновые прокладки, в моём случае.

[zhukov1955]

Здравствуйте, Сергей Эдуардович! Подскажите,пожалуйста, какие изменения нужны в схеме смесителя, смесительного детектора, УПЧ, если собирать на ЭМФ на 500 кГц. Планирую использовать синтезатор Ежик. Спасибо!
Аватар пользователя
zhukov1955

Сообщений: 10
Зарегистрирован:
14 май 2016, 19:16

[US5MSQ]

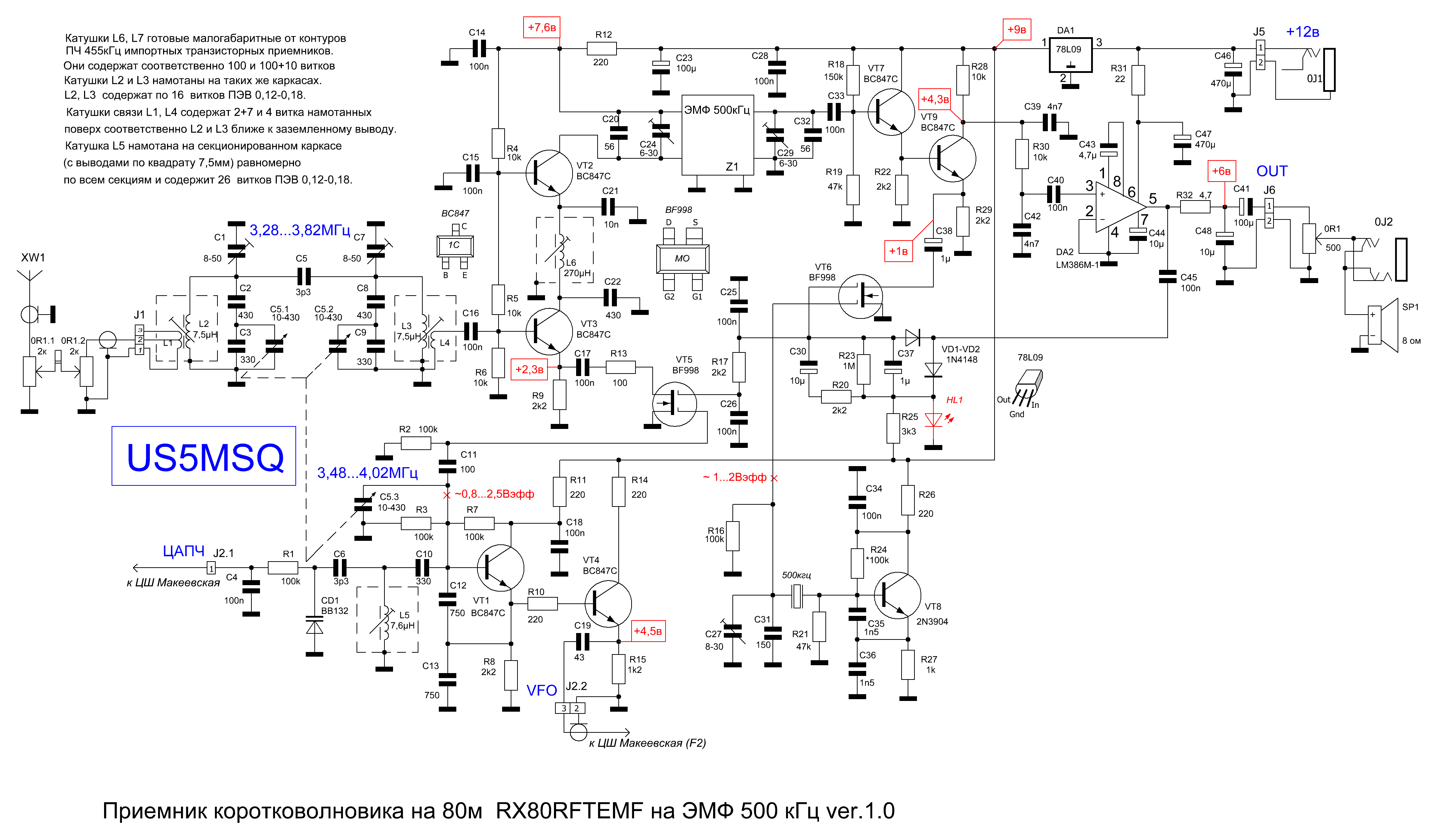

Нарисовал вариант приемника на ЭМФ 500 кГц.

[zhukov1955]

Благодарю, то, что надо!

[R0CCU]

Здравствуйте Сергей Эдуардович. Вы не могли бы выложить плату приемника ver.3.2, в формате Lay.

[US5MSQ]

Здравствуйте.
К сожалению, не могу - это наш коммерческий проект совместно с Вячеславом (UR3IQH) и у него этот набор ещё в продаже - см. http://radio-kits.ucoz.ru/index/prijomn ... t_200/0-44

[Enotgsm]

Прошу прощения,что без стука!
Подарили вот такой фильтр.
https://www.quartz1.com/price/model.php ... 15-3,0-1,4
ФЭМ215-3,0-1,4
Нигде не могу найти толковую информацию по нему. Интересует-он "верхний" или "нижний",или вообще "средний"? Какие у него входные-выходные параметры для согласования?
Вроде бы применялся в неких Р-250 и прочих приемниках.
Ну и главное- в данном приемнике "ему место"?

[US5MSQ]

Здравствуйте.

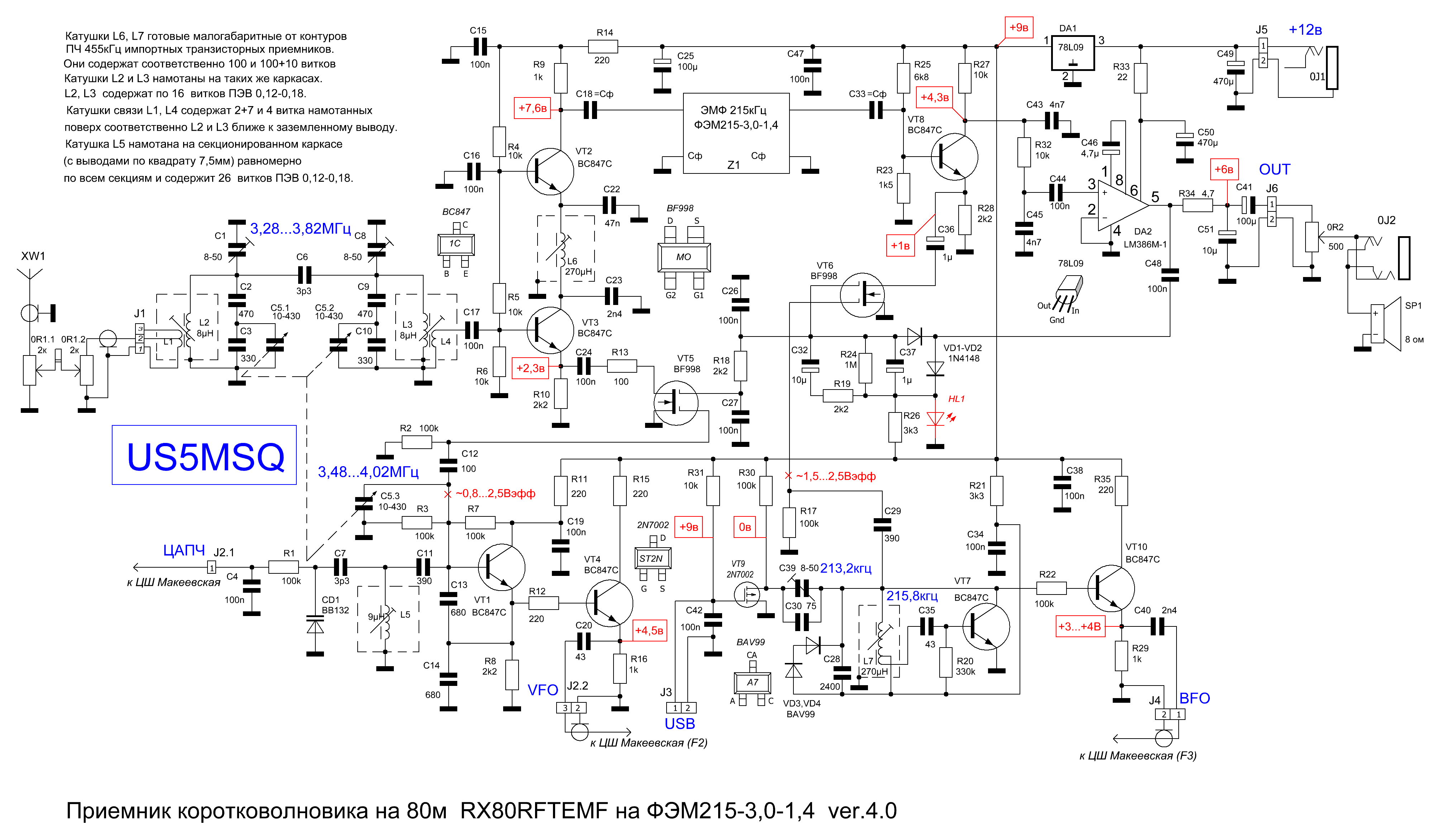

Информации по этому ЭМФ действительно с "гулькин нос", но кое-что найти таки удалось - это средний ЭМФ, т.е. центральная частота полосы пропускания у него равна 215 кГц, т.о. частоты опорника должны быть соответственно примерно 213,2 и 215,8 кГц. Схема включения этого ЭМФ в наш приемник приведена ниже. Ёмкость резонансных конденсаторов (Сф), включаемых по входу/выходу как правило указывается непосредственно на корпусе. Если этого нет, тогда их можно будет подобрать в процессе настройки ( в пределах примерно от 150 до 330 пФ) по методике, описанной в статье Ю.Куриного Улучшение параметров радиоприемника Р-250М2 - Радио, 1983,№8 с.17

[Enotgsm]

Большое спасибо,Сергей!
Я думал-"экзотикой" меня "наградили", а оказывается-Вы уже с такими экспериментировали и даже схема имеется. Значит,можно его на полочку водрузить и при наличии свободного времени попробовать замутить на нем радио. А нет ли часом,готовой печатки "под утюг" для этой схемы? И очень хотелось бы версию "для слабовидящих"-на выводных элементах,не на SMD. Эх,наши годы... Глаза уже не те,а повозиться охота...
На корпусе нет маркировки по емкостям. Только дата выпуска -1988 год и ОТК. И следы оболранной краски в местах крепления,думается.хомутиками. Вот там были какие-то цифры,но... Содрано вместе с краской.

[US5MSQ]

Чего нет, того нет.
