Малоламповый TRX

[mr.Woland]

у вас плата 2х сторонняя?
попробую ещё поставить контуры на 8867 может быть возбуд исчезнет,в худшую сторону не хочеться делать
ещё хотел спросить есть ли разница как включать катушку связи(начало,конец) по отношению к основной?

[US5MSQ]

У меня плата была односторонней - см. фото в начале темы, но ничто не мешает её сделать двухсторонней.
Замена контуров на 8,867 в Вашей случае не поможет, единственный вариант - убрать контуры и перейти на низкоомные резисторы резисторы, и то не факт, что это поможет добиться устойчивой работы УПЧ

[mr.Woland]

осмыслив написанное вами распаял для пробы контурные конденсаторы непосредственно на выводах катушек
И возбуд пропал

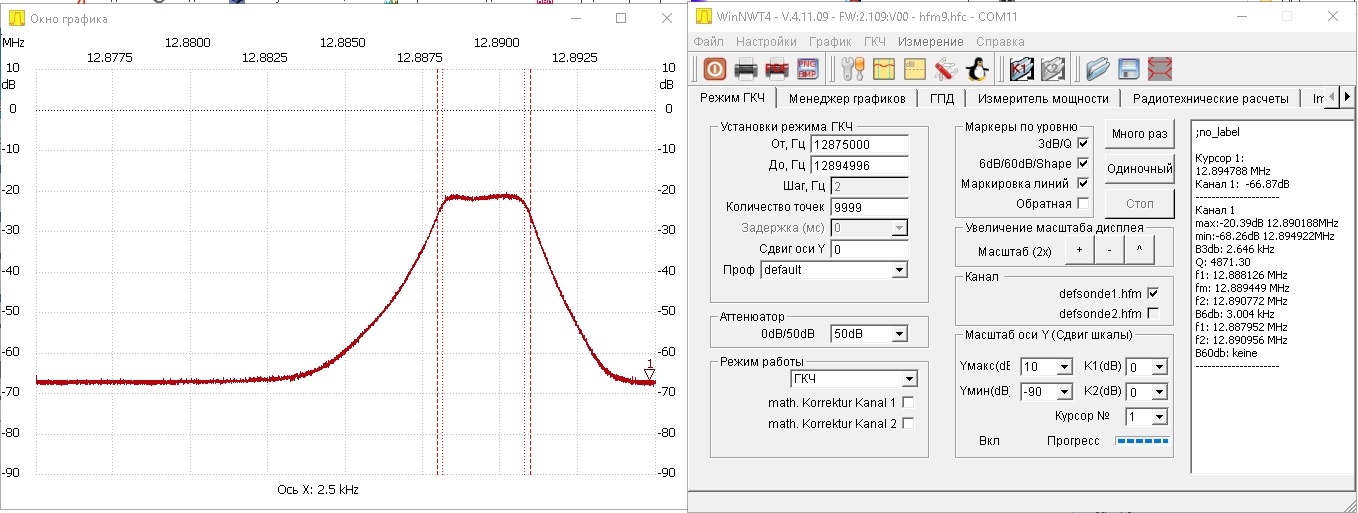

подавал на вход пч с nwt c включенным аттенюатором -55дб на выходе получил -20дб т.е прибавка составила около 35 дб насколько правильно я перевёл ,незнаю,но вроде как в ~56 раз
Сергей Эдуардович,это мало или нормально?

[US5MSQ]

Ну вот и славно, уже не ожидал
отличная АЧХ, усиление тоже хорошее, но близко к максимально устойчивому, если при подключении смесителей возбудится, то надо будет немного шунтировать контур L12

[mr.Woland]

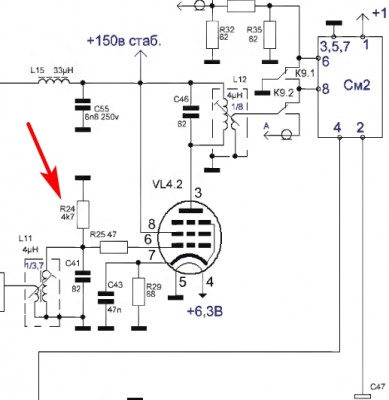

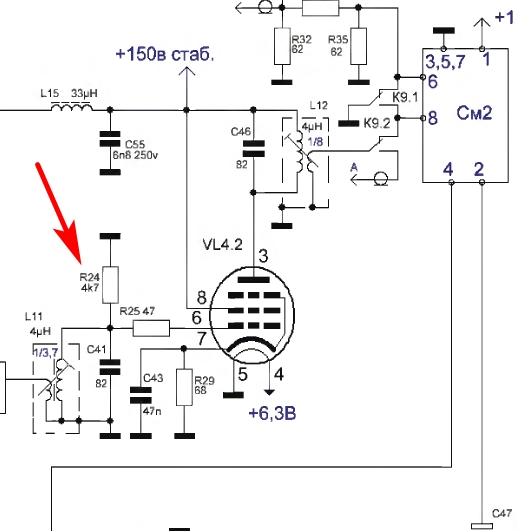

Выше постами вы писали мне что надо уменьшить R24 до 3.6-3.9к
я пока ещё не менял,всётаки надо поменять или можно оставить как есть?

[US5MSQ]

Пробуйте заменить и проверить согласование (АЧХ) КФ, это также немного снизит усиление, но даст запас по устойчивости

[mr.Woland]

Пч вроде как заработало
Как дальше настроить?
воткнул смесители на первый смеситель на 5 вывод подал сигнал с гсс из расчёта f=fgpd+Fif 12.887+14.000=26.887
на вывод 2 см1 подал сигнал с другого гсс частотой 14 мгц уровнем примерно 50мкв,но приёма сигнала не услышал
что не так?
если же я уберу 1 смеситель и подам на катушку связи L10 частоту которая находиться в полосе пропускания фильтра то слышу отчётливый тон,я так понимаю что 2 смеситель получаеться работает
как проверить первый смеситель?монтаж и элементы проверил,всё соответствует схеме

[US5MSQ]

Ну прежде всего надо совместить частоту настройки/полосу пропускания всего приемника с частотой испытательного сигнала.
Проще настраивать весь тракт в режиме передачи (CW или SSB, полав на микрофонный вход сигнал 1 кГц), когда сам трансивер является источником испытательного сигнала.

[mr.Woland]

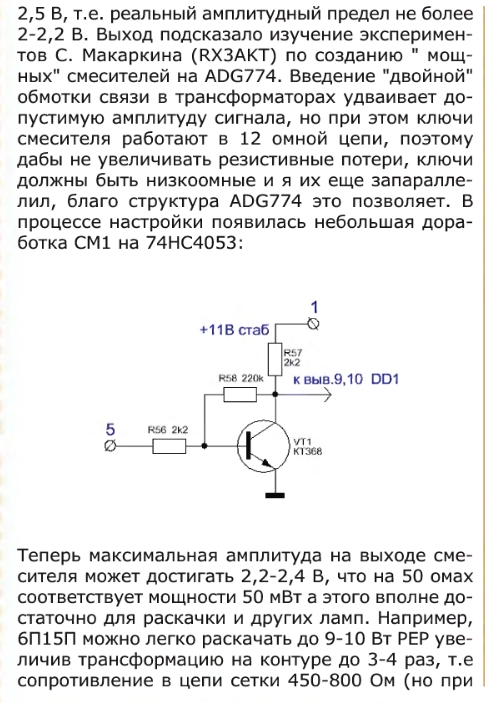

ещё вопрос ,1 смеситель и его доработка
при доработке R3 не устанавливать?

[US5MSQ]

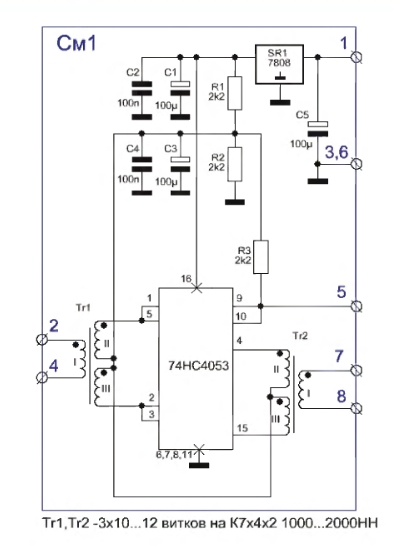

Лучше сделать так - на плате смесителя R1 закоротить, R2 убрать, т.о. R3 будет выполнять функцию коллекторной нагрузки вместо R57
