Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[dipladog]

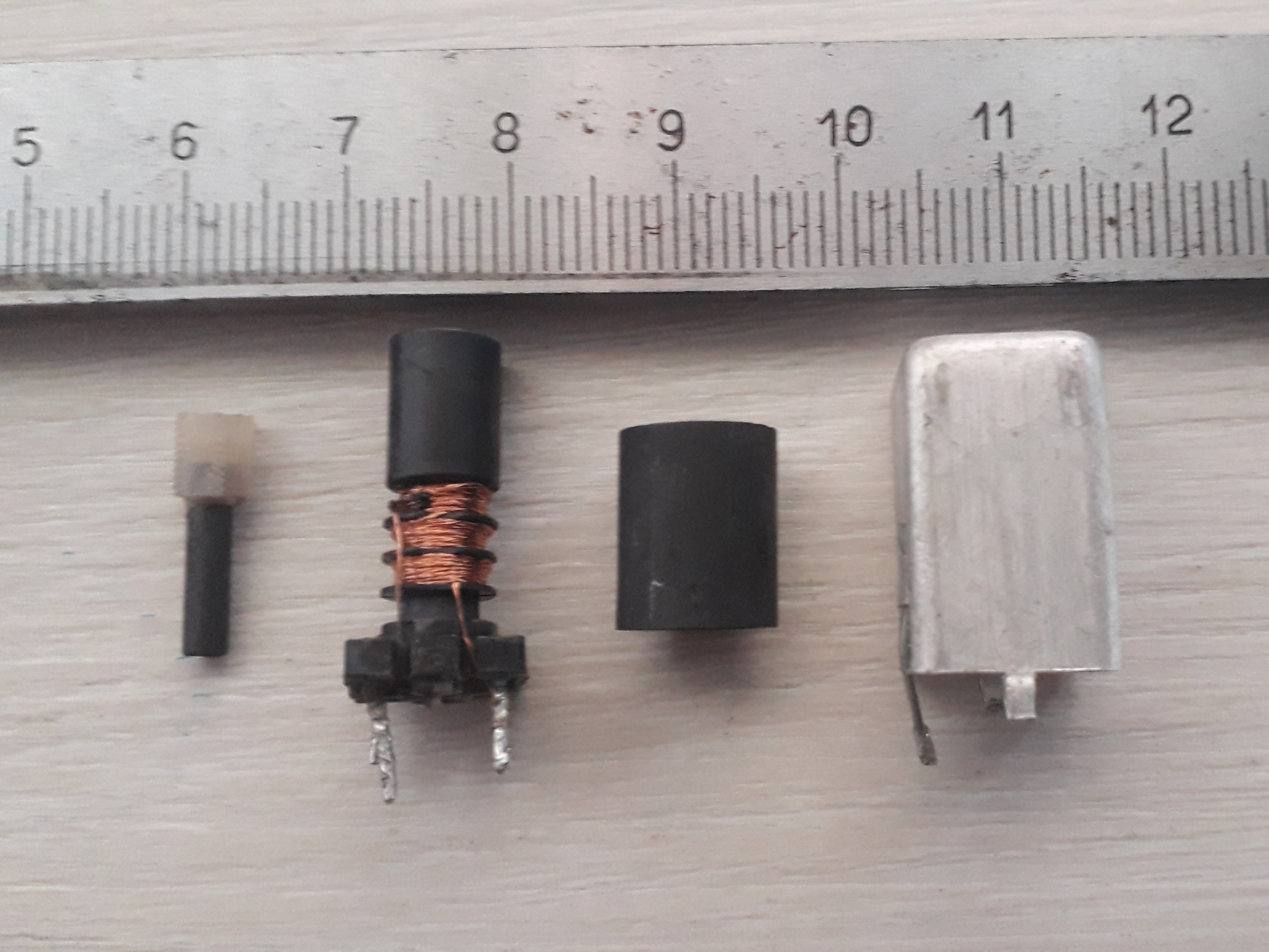

Вопрос к знатокам, возможно ли применить данный корпус (как на фото) в качестве катушки L2?

[US5MSQ]

Здравствуйте.
Если есть чем промерять индуктивность, лучше это сделать, а так, судя по внешнему виду, это катушки от контуров ПЧ Альпиниста имеющие по 84 витка и индуктивность порядка 120 мкГн, т.е. их можно применить без перемотки, намотав в верхней секции катушки связи L1бL2 и L4 соответственно 4,8 и 12 витков

[dipladog]

Я покупал набор у Вячеслава, но L2 оказалась не рабочей даже можно сказать то работала то нет.
Решил её выпаять и нечайно сломал решил заменить на такой вариант катушки правда пока не знаю как у сунуть её на печатную плату великоват немного.
есть прибор китаец HP-4070L показывает 0.12mH

[US5MSQ]

Значит с индуктивностью я угадал
Но разместить его на плате затруднительно.
Поищите подходящий на радиорынке - такие каркасы применялись в контурах ПЧ импортных приемников.

[RDSDR]

Сегодня выпаял из альпиниста контур пч тот что стоит для детектора померил его индуктивность 110 на 130 мкг?

[RDSDR]

У меня почему то все чаще стали попадать контура в виде СБ-12. то есть снимаешь экран а там контур между двумя чашкам и склеяны что не разобрать ,а на вид как обычные пч

[RDSDR]

Вопрос к знатокам, возможно ли применить данный корпус (как на фото) в качестве катушки L2?

Можно но перемотай 84 на 8

[R2DSC]

Здравствуйте, Сергей Эдуардович!
Столкнулся с такой проблемой, не могу выставить частоту 500кГц опорного гетеродина. На правом выводе R50 основной платы, вращением сердечника L4 получается выставить максимум ~0,9 Вэфф с частотой 499,540 кГц. Измерил переменное напряжение на R50. На правом (по схеме) выводе приблизительно 940 мВэфф (показания пробника 850 мВ), на левом - приблизительно 530 мВэфф (показания пробника 470 мВ). На коллекторе Т15 +8,56 вольта. При вращении сердечника катушки L4 частота опоры повышается но ~Вэфф уменьшается до нуля и срыв генерации. Здесь на форуме вы рекомендовали уменьшить R56 до 470-680к. У меня получилось R56 240к частота поднялась до 499,820 кГц ~0,4 Вэфф.
Подскажите пожалуйста как решить эту проблему.
Набор покупал у Вячеслава.

[US5MSQ]

Здравствуйте.
Кварцы на 500 кГц, в отличие от керамический резонаторов, имеют очень большую добротность и малый межрезонансный интервал, поэтому их, можно "утянуть" не более сотни Гц.
Поэтому изменить частоту на большую величину можно только заменой кварца. Но если на корпусе указано 500 кГц, то как правило она такая, точностью +-100 Гц, и есть.
Вероятно, привирает Ваш частотомер. Попробуйте использовать другой. А катушкой опорника L4 можно лишь немного ( на несколько десятков Гц) подкорректировать частоту, но главное - обеспечить устойчивый запуск, а с уровнями у Вас всё нормально.

[R2DSC]

Сергей Эдуардович, спасибо за оперативный ответ.
