Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[UT6MAL]

Сергей, добрый вечер.
Подключил Ёжик S2 к плате Радиона.
S-м работает в обратную сторону.
Где я мог забочить?

[UT6MAL]

С платы на выводе -S при усилении сигнала напряжение уменьшается.

[US5MSQ]

Здравствуйте, Николай.

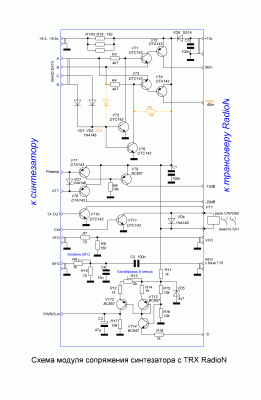

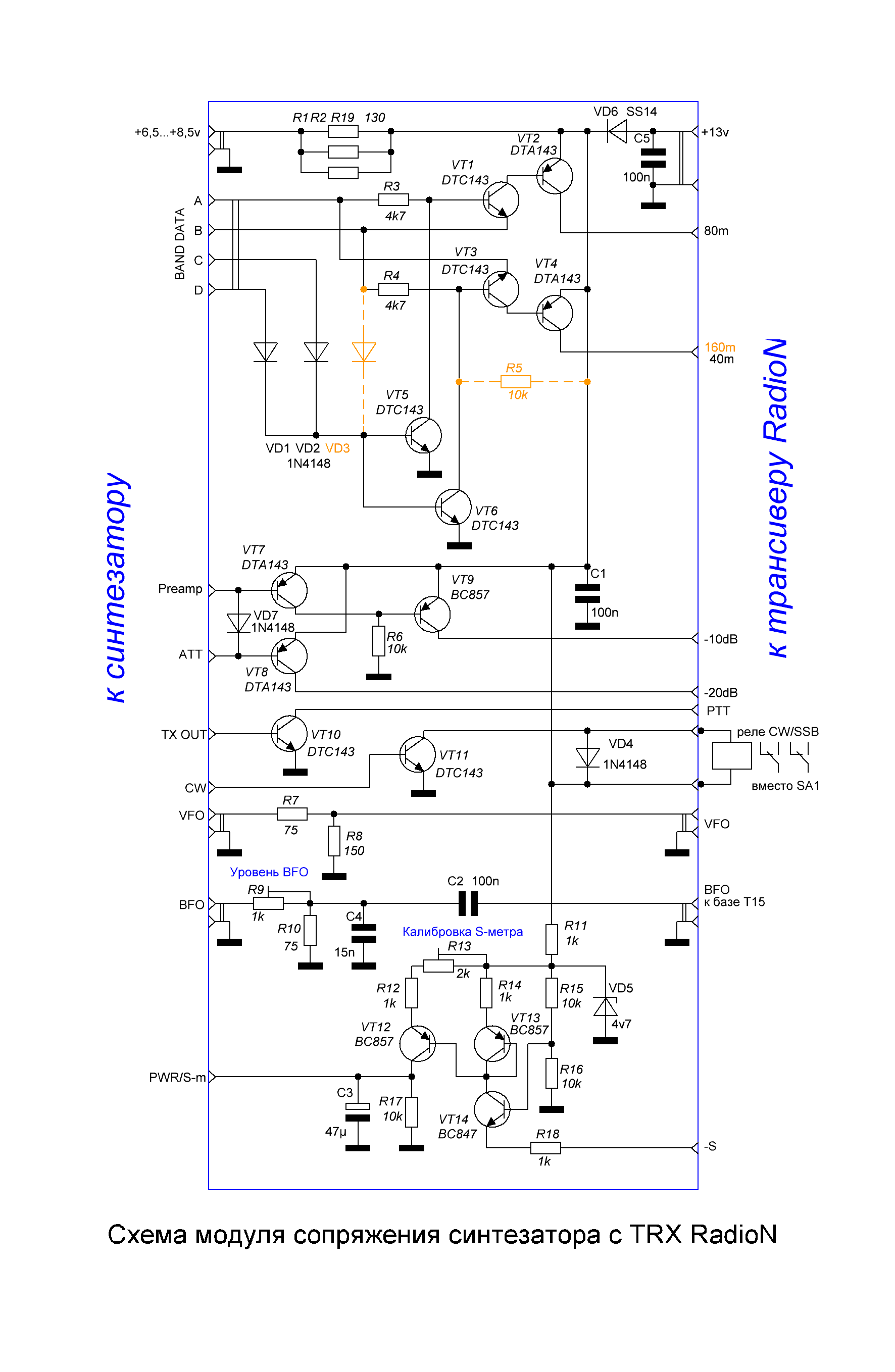

Всё так и есть, для правильного отображения S-метра нужен такой же преобразователь уровня, как и в адаптере (VT12,VT13,VT14) для первого Ёжика

[UT6MAL]

Я понял.
А с платы ФНЧ уровень ТХ можно подавать прямо на синтез?

[US5MSQ]

Если убрать токовое зеркало, как сделано в ФНЧ STEP II, то можно напрямую.

[UT6MAL]

ФНЧ применяю от STEP 2.
Спасибо за разъяснения.
Соберу на макетке адаптер.
Сегодня включил первый раз RadioN с
1 ПЧ, на приём работает нормально.
Ну ещё "подшлифую" немного.

[UT6MAL]

Небольшое видео.
Правда на14 мгц прохождение уже закончилось.
https://youtu.be/jX-2HzujEX0

[US5MSQ]

Спасибо, Николай, за видео.
Отличный трансивер получился, и выглядит классно и звучит здорово!
Посмотрел и послушал с удовольствием

[UT6MAL]

Спасибо. Отзыв мэтра особенно приятен.

[US5MSQ]

ДОБРЫЙ ВЕЧЕР!ХОЧУ ПОДЕЛИТЬСЯ ТАКОЙ ПРОБЛЕМКОЙ!СОБРАЛ родиоН запустил и настроил все прекрасно работает,но есть одно но!фон в динамике когда ручка громкости на максимум а рру на нуле!блок питания в одном корпусе! подозреваю что наводка от транса на нч часть,но он заэкранирован в отдельном отсеке!включаю от отдельного бп все в норме!

Здравствуйте.
Похоже, что это магнитная наводка на ЭМФ, трансформатор надо хорошо экранировать магнитомягким экраном или более удачно развернуть
