Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[Alecsandr]

Сергей Эдуардович ! Доброе утро.
Сборка и настройка основной платы подходит к концу.
В НЧ тракте RX/TX практически все заработало сразу
и в общем то ни каких вопросов пока не возникло, так как все свелось к установке режимов транзисторов.
Правда немного удивила схема включения Т 13 ( с общей базой) ранее такого не встречал, но
тем не менее все работает. На CQHAM нашел мотивацию этого схемного решения.
CW генератор запустился с ходу но частоту выдает чуть более 1,5 мгГц. ( третья гармоника)
В качестве Т10 поставил кт 342 б . Пытался С39 двигать частоту, но не совсем успешно.
Предел изменений от 1,5 до 1,7мгГц. Что то сделал не то. Подскажите куда лезть и что смотреть.
Конденсатор С-40 поставил подстроечный, предварительно снизив емкость до 6 пф.
На корпусе пьезокристала указана частота 500 кГц.
И еще вопрос как лучше настроить тракт ПЧ с помощю NWT-7.
Алгоритм предполагается следующий: Выход NWT-7 подключить к виткам связи контура L2,
вход детектора подключить к виткам связи контура L1, и переведя в режим передачи провести
настройку. В общем то вроде-бы все просто ,но хотелось бы узнать как все правильно подключить ,
что-бы не поджарит вход детектора NWT-7. т.к. собственное усиление каскадов достаточно высокое.

[US5MSQ]

Здравствуйте.
1. По генератору CW. Проверьте номиналы С41,42. Посмотрите осциллографом форму и частоту сигнала на эмиттере Т10, если действительно генерит на 3 гармонике, замените резонатор на более удачный экземпляр.
2.Для настройки тракта ПЧ NWT не нужен, но если любопытство гложет , то АЧХ тракта можно посмотреть, подключившись к катушкам связи L1(выход NWT) L2 ( детектор NWT) в режиме приема и наоборот в режиме передачи. Дабы не мешали, АРУ отключить ( замкнув крайние выводы потенциометра 0R2) на смесители сигнал гетеродинов не подавать (замкнуть базу на эмиттер Т15), уровень сигнала поддерживать таким, что пик АЧХ был не выше уровня -20дБ.

[UT6MAL]

Всем доброе утро.
Вчера уже полностью закрыл крышки Радиона с 1 ПЧ.
Работает нормально.
"Доработки" такие:
Установил, как и в Степ2 дополнительный ДПФ от Аверс(благо раньше Аверс рядом был, запаслись) между штатным ДПФ и 1 смесителем.
Установил регулятор уровня мощности ТХ.
Между пред УНЧ и выходным УНЧ установил ФНЧ на МАХ7400, ну это чисто для CW.
Чувствительности хватает, всяких вещалок и спуров нет.
При выключенной антенне, кое где еле-еле прослушиваются "палки", но они не мешают.
Передача: 10 м -5 вт, 20 м - 10 вт, 40-80 м - 12вт.
Мне хватает.
Из-за сильного треска в эфире не могу записать видео работы трансивера.
В общем аппарат получился классный
Автору естественно респект.

[UT6MAL]

Вот утром пока эфир более менее чистый на 80 м.
https://youtu.be/azH0cxJ34uk

[US5MSQ]

Спасибо, Николай.
Отличный приём! Какой, однако, приятный эфир по утрам на 80 м

[asha]

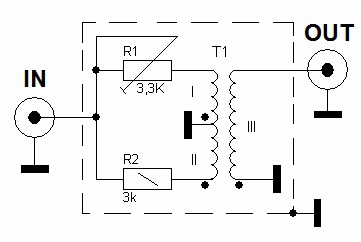

Установил регулятор уровня мощности ТХ.

Николай, а в каком месте схемы вы его установили ?

[UT6MAL]

Между предУМом и входом УМ.
Хотя желательно вставить его между ДПФ и предУМом,
но не захотел разрезать дорожку на плате ДПФ.

[asha]

Понятно,спасибо,т.е. дополнительно нужен трансформатор Т1 и при закороченном R1 будет максимальное усиление.

[UT6MAL]

Точно так.

[Alecsandr]

Сергей Эдуардович ! ! ! Доброе время суток.
Проблему с CW генератором решил. Как Вы и советовали поставил конденсатор С41
равный конденсатору С42 (1000пф) и немного поигрался с номиналом R33.
В настоящий момент на эмиторе Т10 нормальный синус и 0,8 в. эфф.
Генерит частоту 501,2 до 501,8 кГц. Думаю что вопрос с генератором пока решен.
Осталось настроить тракт ПЧ . Есть еще один вопрос, на сколько возможно использовать
контура СВ или ПЧ (455 кГц) В ПДФ для диапазонов 1,8 и 3,5 мгГц. от Китайской приемной аппаратуры.
Т.к. Была возможность их надергать из плат, речь идет о самих сердечниках а не о готовых контурах.
