Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[US5MSQ]

Что-то делаете не правильно, но мне трудно понять что, т.к. информации даете крайне мало...
Чем и как проводите измерения?

[edds]

Измерения провожу Осой 103 . Всё дело в том , что в полосу пропускания попадает зеркальный канал по промежуточной частоте , то е я слышу сигнал и на 501 кГц и на 499кГц . Буду делать платку для снятия характеристик с ЭМФ. По злому року я недавно достал ЭМФ на верхнюю боковую в круглом корпусе, а у меня на нижнюю и в прямоугольном.

[US5MSQ]

Ну так зачем включать на вход Осы диод?
У неё же, насколько знаю, нормальный 50-омный вход - подключите его напрямую к катушке связи L2.
Более того, раз интересует АЧХ ПЧ, то можно отключить и первый гетеродин, подав сигнал на катушку связи L1 и получить реальную АЧХ ЭМФ, главное не перегрузить тракт слишком большим сигналом. И тогда будет четко видно размещение полосы пропускания вашего ЭМФ относительно частоты опорника 500 кГц.

[asha]

Сергей Эдуардович, здравствуйте!
У меня при точной настройке на частоту корреспондента цифровая шкала "Макеевская " всегда показывает на 100Гц больше реальной частоты.
Чтобы устранить это надо изменить частоту опорника на 100Гц?
Но по схеме это невозможно.Тогда записываю в ЦШ ПЧ=500,1кГц вместо 500,0 кГц
Это правильно?

[edds]

Привет всем на диапазоне !!! И Всех со старым Новым годом !! Пару недель назад попробовал подсоединить АРУ. В том виде , в котором она есть , АРУ четко забивает все мало мальские сигналы , просто просаживает напряжение регулировки усиления до "нуля " - и ни какой приём , в этом режиме, не возможен. Об этой проблеме на форуме писали , пытаясь получить ответ, и его не было. Увы) и вряд ли тут разброс параметров усилителя критичен .

[edds]

Проблему решил установкой сопротивления 10 кОм между С 26 и точкой соединения Д4, Д5 .Теперь АРУ работает отлично.

[US5MSQ]

Сергей Эдуардович, здравствуйте!
У меня при точной настройке на частоту корреспондента цифровая шкала "Макеевская " всегда показывает на 100Гц больше реальной частоты.
Чтобы устранить это надо изменить частоту опорника на 100Гц?
Но по схеме это невозможно.Тогда записываю в ЦШ ПЧ=500,1кГц вместо 500,0 кГц
Это правильно?

Здравствуйте.
Вполне возможно, т.к. частота опорника может быть +-50 Гц, т.е. и 500,050 кГц.
Чтобы знать правильно ли это, достаточно измерить этой же ЦШ частоту своего опорника

[asha]

Сергей Эдуардович, спасибо за ответ.

[And]

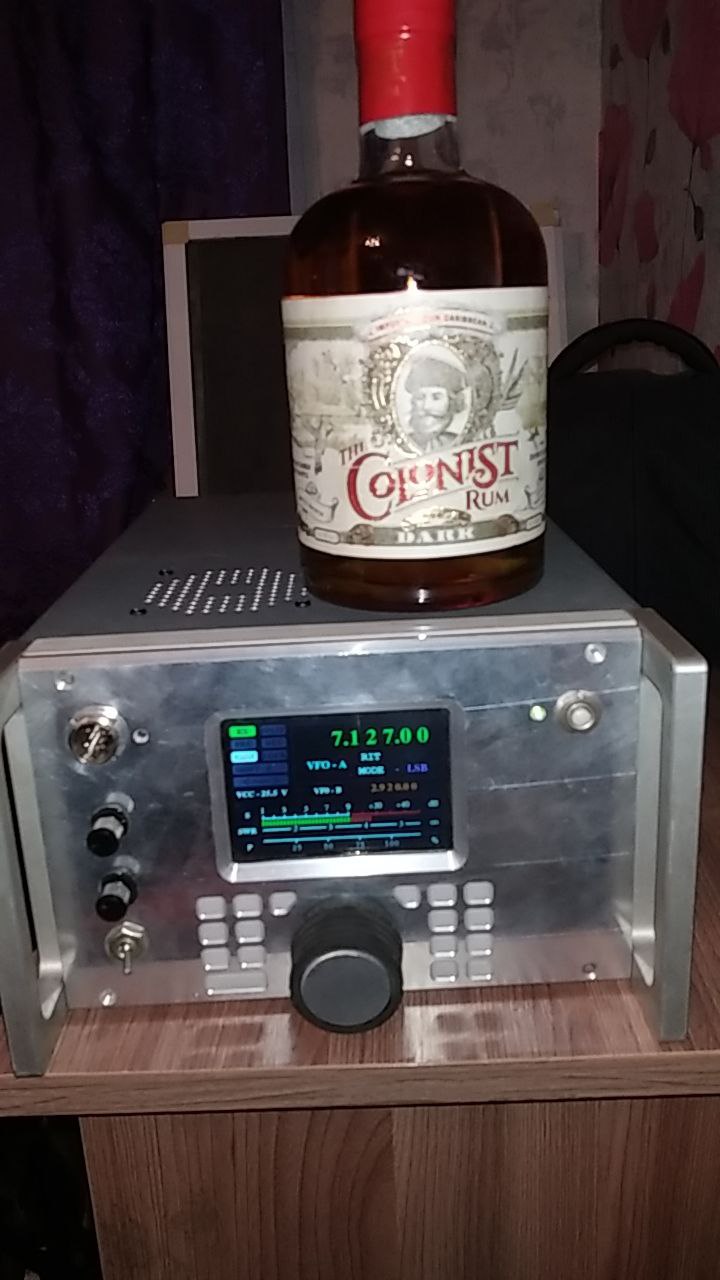

Добрый день вот что получается, трансивер на передачу пока не смог настроить, а на прием все отлично, будет время буду дальше продолжать налаживать

[Alex 1]

Симпатишно даже в не окрашенном виде! Но для этого трансивера этот синтезатор не лучшее решение, из за используемой библиотеки управления сишкой. Лучшим решением был бы таки Ёжик или прототип его ... http://www.cqham.ru/forum/showthread.ph ... E9/page178 ... Они оба детище Андрея Радченко UR3ILF. Прекрасно работает с этим трансивером, а вот применённый вами, увы (их есть у меня оба и разных модификаций), его стезя 774,3257, 4053, 3253, К560КН8 со товарищи, то есть ключевые коммутаторы. С диодами в смесителе( по крайней мере у меня) этот синтезатор запел как Карузо.
