Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[And]

мне сравнить не с чем, а в чем выражается или проявляется не лучшее решение? как понять что этот синтезатор не то что нужно для этого трансивера?

[us5edt]

Здравствуйте Сергей Эдуардович.
Вопрос такого характера. Есть трансивер РАДИОН с 10-ю ватами на выходе, хочется немного умощится. Для этого есть недоделанный УМ на 2х ГУ-50, осталось сделать разводку на панельках и в П-контуре. С БП есть 1050В, +300В, -100В,+27В, накал 12,6В. Какую схему можете посоветовать для окончательной сборки, и если можно схему или ссылку.

[US5MSQ]

Здравствуйте.
Советуют, как правило, на основе собственного опыта, а у меня по теме такого нет
Из конструкций, получивших хорошие отзывы могу назвать УМ от создателей трансивера КРС-78
Линейный усилитель.Кобзев В.Рощин Г.Севостьянов С. Радио,1980, №11с.18
Очень хорошее подробное описание УМа есть в выпуске в помощь радиолюбителю №44 И.Казанский. Усилитель мощности KB радиостанции

[us6iml]

Сергей Эдуардович ? какая частота среза у ФНЧ в УМ RADION на RD16HHF1 ?

[US5MSQ]

Здравствуйте.
Примерно 35 МГц

[And]

Добрый день, нечайно закоротил выход унч микросхемы TDA2822, купил новые, и все равно спалил ещё парочку микросхем, попутно и пременый резистор громкости, начал искать что ещё попутно выпалил, оказались Т2 И Т6 2N700, подскажите на что еще обратить внимание? К стати заменил их на BF245A унч микросхема не сгорает но и на прием плата перестала работать, на передачу работает.

[US5MSQ]

Здравствуйте.
Просто нужно быть осторожнее при макетировании, сделать аккуратный монтаж, исключающий аварийные замыкания выхода. 2N7000 нельзя заменять на BF245, т.е. у них совсем другая ВАХ и логика работы схемы нарушится. Вместо 2N7000 можно ставить BS170, но они и немного дороже и дефицитнее первых. 2N7000, как и все MOSFET, очень чувствительны к статике, легко пробиваются большим напряжением, посему нужно соблюдать правила - паять на плату в последнюю очередь, применять антистатический браслет или паяльник с заземлённым жалом

[And]

Спасибо за оперативный ответ, трасивер собран был давно, просто решил приделать выход под наушники и вот так не заметил как закоротил, будем ремонтировать, к стати провёл уже первые связи на 80 и 40 метров, )))

[US5MSQ]

"Здравствуйте Сергей Эдуардович!

Прошу у Вас помощи (консультации) в наладке реверсивного тракта на биполярных транзисторах по мотивам Радио 76М2 RadioN. Набор приобретал у Вячеслава Ерёменко, трансивер будет работать только на приём (RX).
Для информации:
На нижнем выводе РРУ (HL1) — +1,74 В; (РРУ на макс. усиление)
На правом выводе R2 --- +1,63 В;
На базах Т3 и Т7 --- + 1,6 В;
На эмиттерах Т3 и Т7 --- +0,93 В (?);
На коллекторе Т3 --- +8,63 В;
На коллекторе Т7 --- +8,72 В;
Коэфф-т усиления Т3 и Т7 --- 170 — 200;
Макс-е шумы --- 35 — 40 мВ эфф.;
Мин-е шумы (РРУ на мин.) --- 4 мВ;
Вопрос, нужно ли уменьшать значения R8 и R21 (может и R2), чтобы поднять напряжение на эмиттере Т3 и Т7 до
1,1 — 1,3 В ? Куда «копать» подскажите, пжл ? Если Т3 и Т7 поставить с ещё меньшим усилением, то на эмиттере будет, вероятно, ещё более низкий потенциал. Я так предполагаю.
И ещё. Резисторы какой функциональной группы (А, В) предпочтительней применить в качестве переменных резисторов «РРУ» и «усил. НЧ» ?
С уважением Александр"
Здравствуйте.
Нормальные режимы, небольшое, я бы сказал не существенное, отличие от показанный на схеме вызвано прежде всего разбросом ВАХ транзисторов. Судя по собственным шумам с усилением тоже всё в норме, так что нет причин для беспокойства и поиска "блох":)
потенциометры в РРУ лучше применить с линейной хар-кой (отечественные группы А или импортные групп В), а в регуляторе громкости -логарифмической (отечественные группы В или импортные групп А)

[US5MSQ]

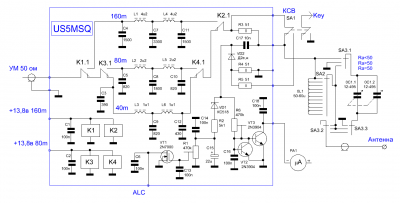

"Добрый день,Сергей. Подскажите данные контура 0L1.Не могу найти(или не там искал) Благодарю.
С ув. Игорь."
Здравствуйте.
Это согласующее устройство целиком взято из трансивера UA1FA на 160м (ж.Радио, 1980, №4, с.17-21), там же есть и все намоточные данные.
