Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[US5MSQ]

Небольшая поправка 110мкгн индуктивность контурной катушки и 2 мкгн индуктивность катушки связи (измерено вместе с экраном.)

Ну дак это совсем другое дело

[Mikail56]

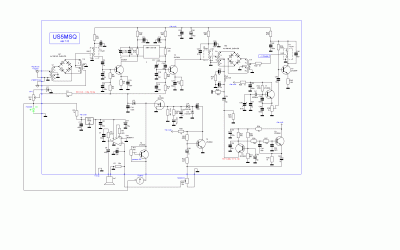

Здравствуйте Сергей Эдуардович! Хочу собрать приёмный тракт Вашего трансивера. Схему поправил. У меня ФЭМ - 035 - 500 - 3,1.Посмотрите пожалуйста. Можно ли заменить М.С. TDA 2822M
на LM 386 и кварц в ОГ на китайский?

Desktop.rar

(229.55 КБ) 145 скачиваний

[US5MSQ]

Здравствуйте Сергей Эдуардович! Хочу собрать приёмный тракт Вашего трансивера. Схему поправил. У меня ФЭМ - 035 - 500 - 3,1.Посмотрите пожалуйста. Можно ли заменить М.С. TDA 2822M
на LM 386 и кварц в ОГ на китайский?

Вложение Desktop.rar больше недоступно

Здравствуйте, Михаил.
Конечно можно.

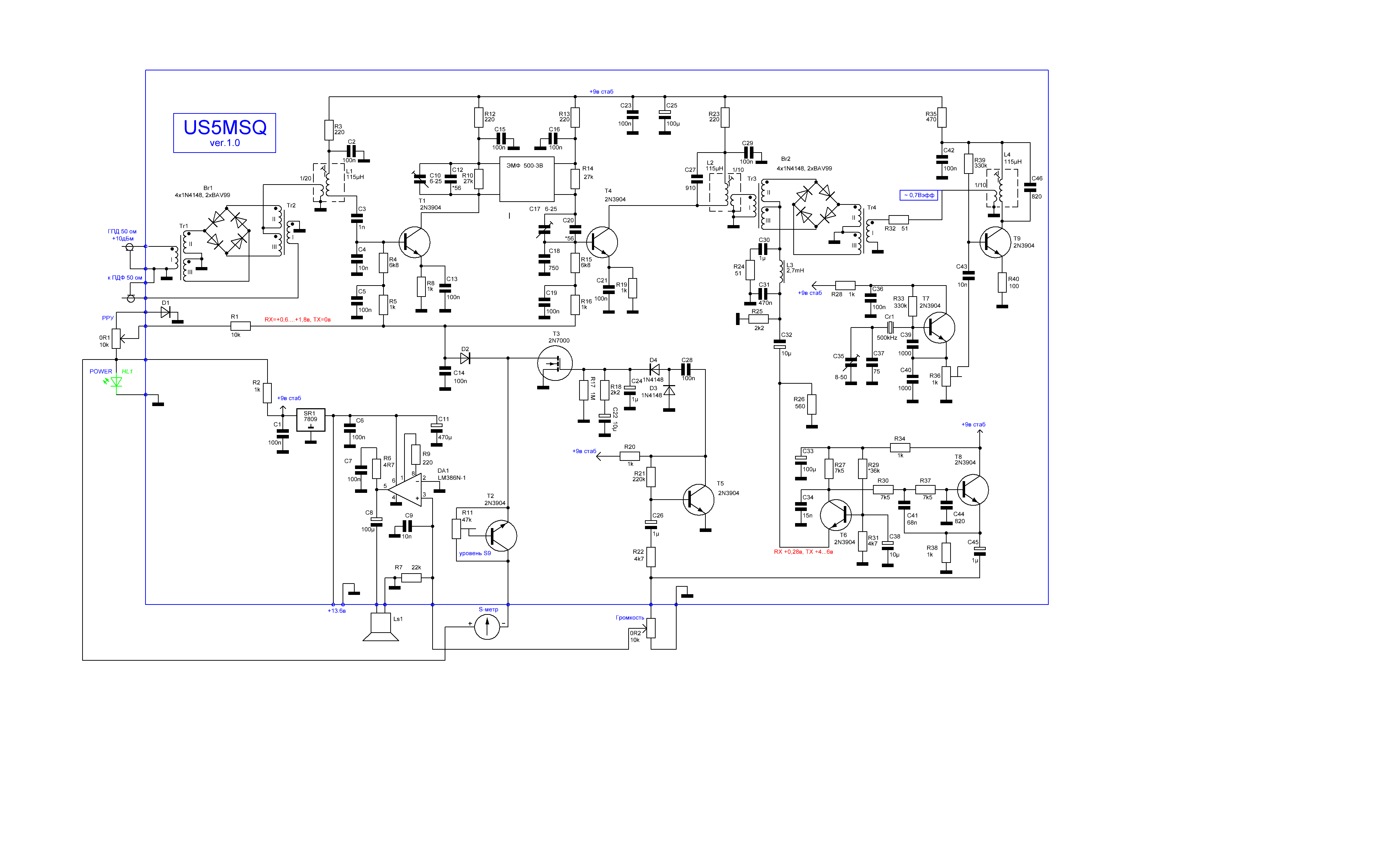

В приложении подкорректированная схема приемного тракта в расчёте на применение керамического резонатора и LM386N-1.

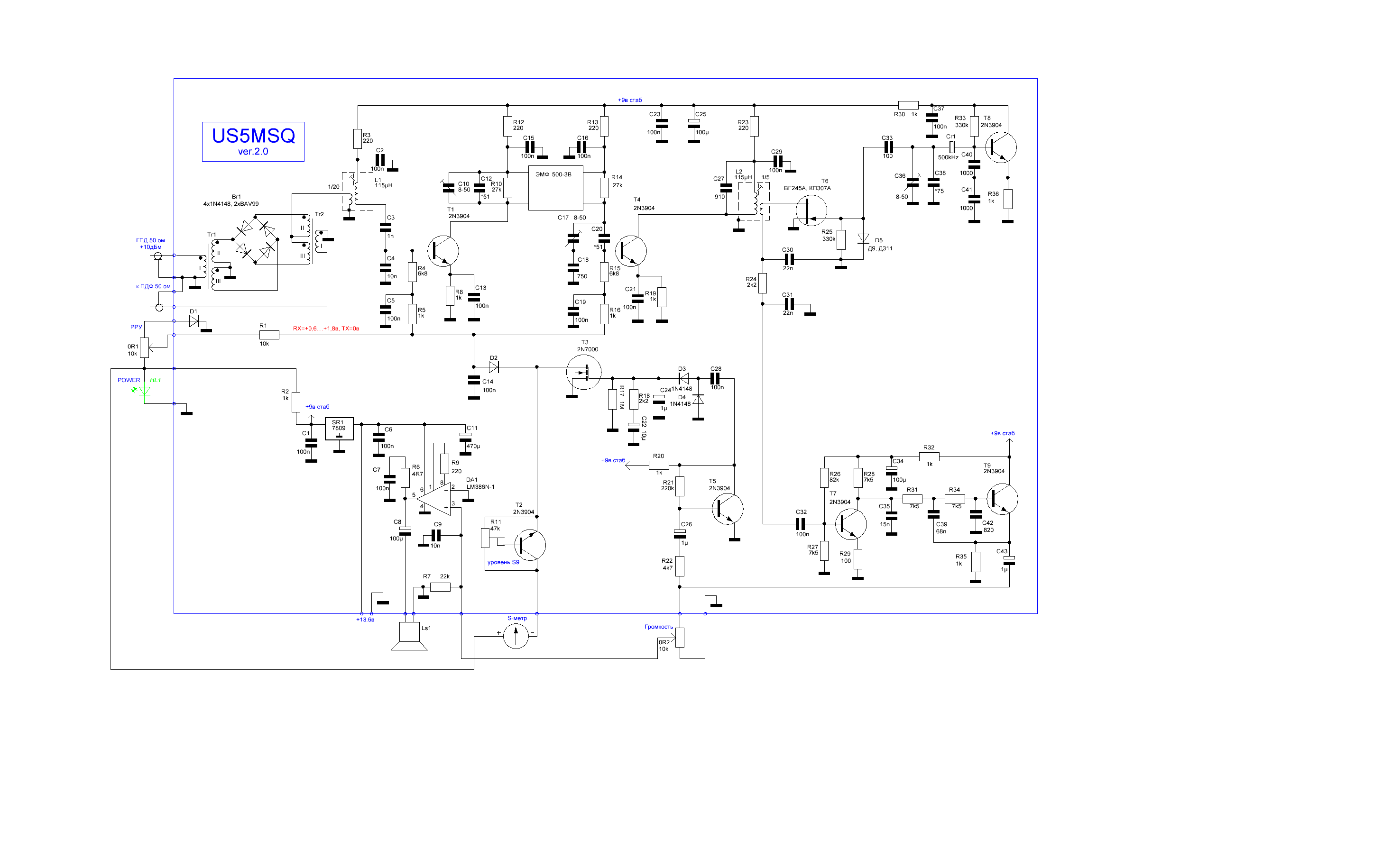

Но я бы упростил цепи детектора без ущерба качеству приёма см. второй вариант

[Mikail56]

[Спасибо Сергей Эдуардович! Буду делать печатку под Ваш вариант.

[UU5JPP]

Сергей Эдуардович добрый день! Я начал распайку коммутации в корпусе и немного "завис" при переводе в режим передачи TX нужно подать +9в на точки которые указаны на схеме, а вот кнопка "Педаль" она какую роль играет?

[US5MSQ]

[Спасибо Сергей Эдуардович! Буду делать печатку под Ваш вариант.

Посмотрите второй вариант - он проще

[US5MSQ]

Сергей Эдуардович добрый день! Я начал распайку коммутации в корпусе и немного "завис" при переводе в режим передачи TX нужно подать +9в на точки которые указаны на схеме, а вот кнопка "Педаль" она какую роль играет?

Так она-то и управляет переключением в режим ТХ - в современной интерпретации это может быть и не педаль вовсе, а просто кнопка на микрофоне или отдельный тумблер - на Ваше усмотрение.

[UU5JPP]

Значит нужно поставить одну релюху, которая при нажатии на педаль она будет одновременно и подовать +9В на TX ?

[US5MSQ]

Значит нужно поставить одну релюху, которая при нажатии на педаль она будет одновременно и подовать +9В на TX ?

Дополнительное реле не нужно, сигнал +ТХ , подающий открывающее напряжения смещения на транзисторы УМа, на можно брать с основной платы

[US5MSQ]

[Спасибо Сергей Эдуардович! Буду делать печатку под Ваш вариант.

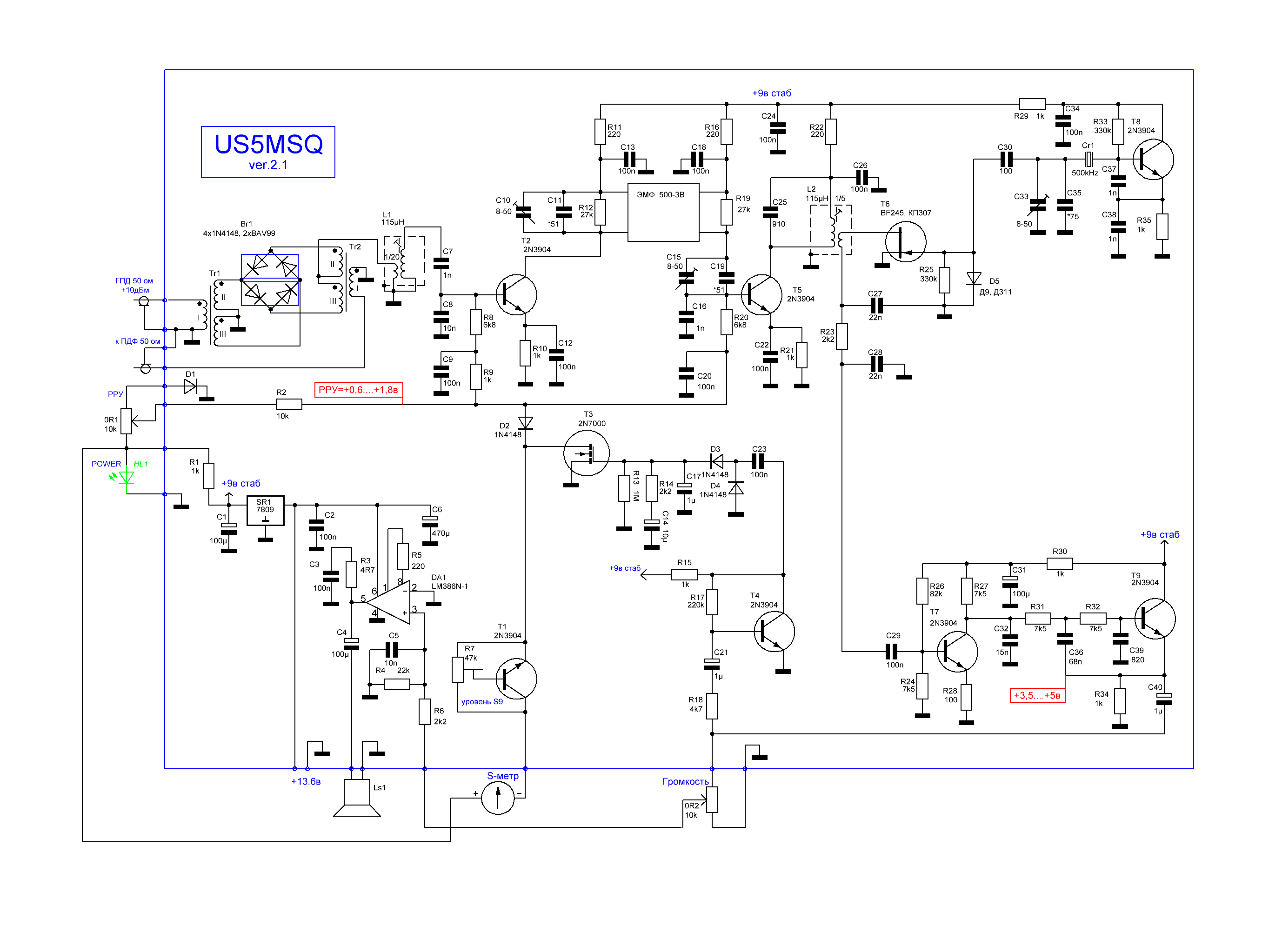

Ещё немного "причесал" схему, убрал лишние элементы - получился вариант ver.2.1.
