Простой транзисторный регенеративный приёмник

[Boris]

Отличное радио, Ильсур!
Только вот маленький вопросик назрел.
А где у приёмника катушка?

[ham]

Ну если смотреть видео, вверху картинки, примерно посередине видна намотанная на половинке большой СБ, не знаю как правильно называется, намотана проводом в белой шелковой изоляции. На преведущей стр есть еще фото там катушка тоже видна.

[Boris]

Понятно теперь. Спасибо.
Катушка похожа на трансформатор, как-то сразу и не подумал.

[said-97]

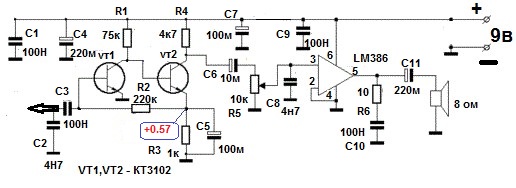

Доброго вечера, Сергей Эдуардович! При сборке данного приемника столкнулся с возбудом УНЧ. К основной схеме добавил оконечный на LM386. При громкости чуть меньше половины заводится трактор. Подскажите пожалуйста на что обратить внимание? На эмиттере VТ2 больше +0.57 поднять по получается. Хотя должно быть больше! Собираю по этой схеме.

[said-97]

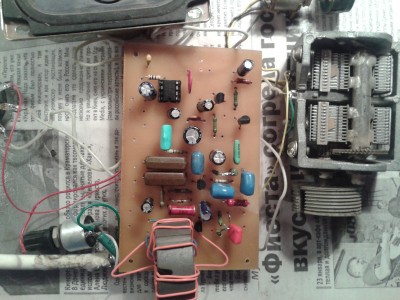

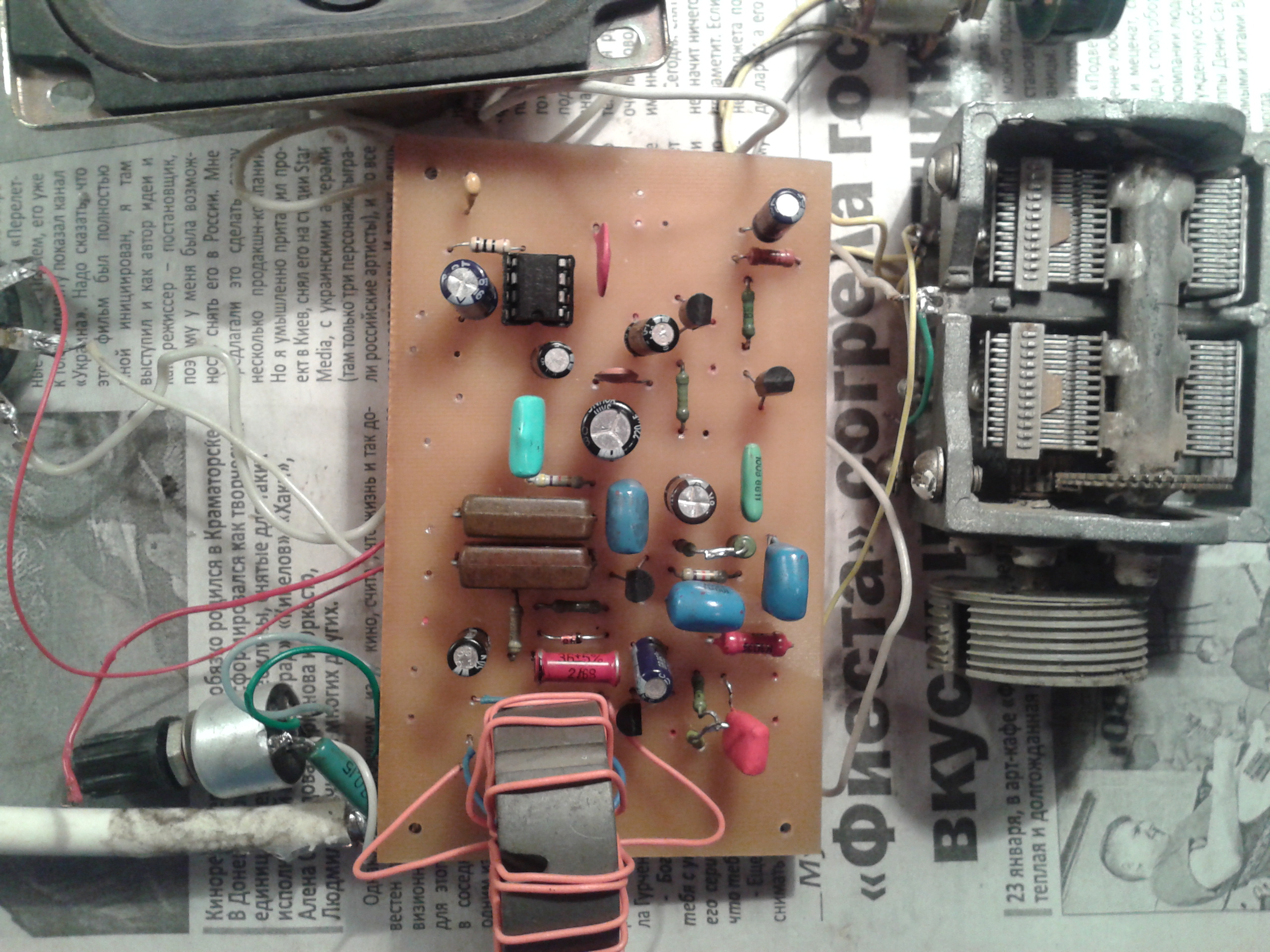

То как выглядит в данный момент.

[Boris]

Подскажите пожалуйста на что обратить внимание?

Пока Сергей Эдуардович занят, попробую ответить я.
Саид-97, эту схему невозможно воплотить в жизнь из-за гигантского коэфф. усиления, достигающего нескольких десятков тысяч (!!!).
Возбуд и микрофонный эффект гарантированы.
И не нужна она.
Обращать внимание здесь не на что, просто о ней забудьте.
Обсуждали здесь и на сайте cqham много раз.

[said-97]

Подскажите пожалуйста на что обратить внимание?

Пока Сергей Эдуардович занят, попробую ответить я.
Саид-97, эту схему невозможно воплотить в жизнь из-за гигантского коэфф. усиления, достигающего нескольких десятков тысяч (!!!).
Возбуд и микрофонный эффект гарантированы.
И не нужна она.
Обращать внимание здесь не на что, просто о ней забудьте.
Обсуждали здесь и на сайте cqham много раз.

Приветствую Вас, Boris ! Спасибо большое , что не прошли мимо и ответили! Признаю моя вина! Нужно было лучше форум читать , а не сразу на плату переносить. Вы правы усиление бешеное получилось!

[US5MSQ]

Доброго вечера, Сергей Эдуардович! При сборке данного приемника столкнулся с возбудом УНЧ. К основной схеме добавил оконечный на LM386. При громкости чуть меньше половины заводится трактор. Подскажите пожалуйста на что обратить внимание? На эмиттере VТ2 больше +0.57 поднять по получается. Хотя должно быть больше! Собираю по этой схеме.


Здравствуйте.
Нужно развязать по цепи питания предварительный и оконечный УНЧ. Для этого можно поставить между С7 и R4 резистор 1-2,2 кОм, если окажется не достаточно, тогда запитать весь приемник, кроме оконечника через активный фильтр или КРенку.

[ham]

Доброго вечера, Сергей Эдуардович! При сборке данного приемника столкнулся с возбудом УНЧ. К основной схеме добавил оконечный на LM386. При громкости чуть меньше половины заводится трактор. Подскажите пожалуйста на что обратить внимание? На эмиттере VТ2 больше +0.57 поднять по получается. Хотя должно быть больше! Собираю по этой схеме.


Здравствуйте.
Нужно развязать по цепи питания предварительный и оконечный УНЧ. Для этого можно поставить между С7 и R4 резистор 1-2,2 кОм, если окажется не достаточно, тогда запитать весь приемник, кроме оконечника через активный фильтр или КРенку.

Насчет развязать предварительный от УМ Сергей Эдуардович прав. Совсем забыл вам об этом написать в личке Евгений. Заработало у меня только после добавления резистора 100 ом между плюсом и 6 ногой микросхемы а С7 и С9 поставил уже после этого 100 омного резистора тоесть к 6 ноге микросхемы

[said-97]

Здравствуйте.
Нужно развязать по цепи питания предварительный и оконечный УНЧ. Для этого можно поставить между С7 и R4 резистор 1-2,2 кОм, если окажется не достаточно, тогда запитать весь приемник, кроме оконечника через активный фильтр или КРенку.

Спасибо большое, буду пробовать!
