Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[asha]

us6iml, спасибо за подсказку. После указанной замены прием на слух при включенной АРУ стал лучше.

[UT5LD]

Решил сделать свой TRX RadioN вседиапазонным.

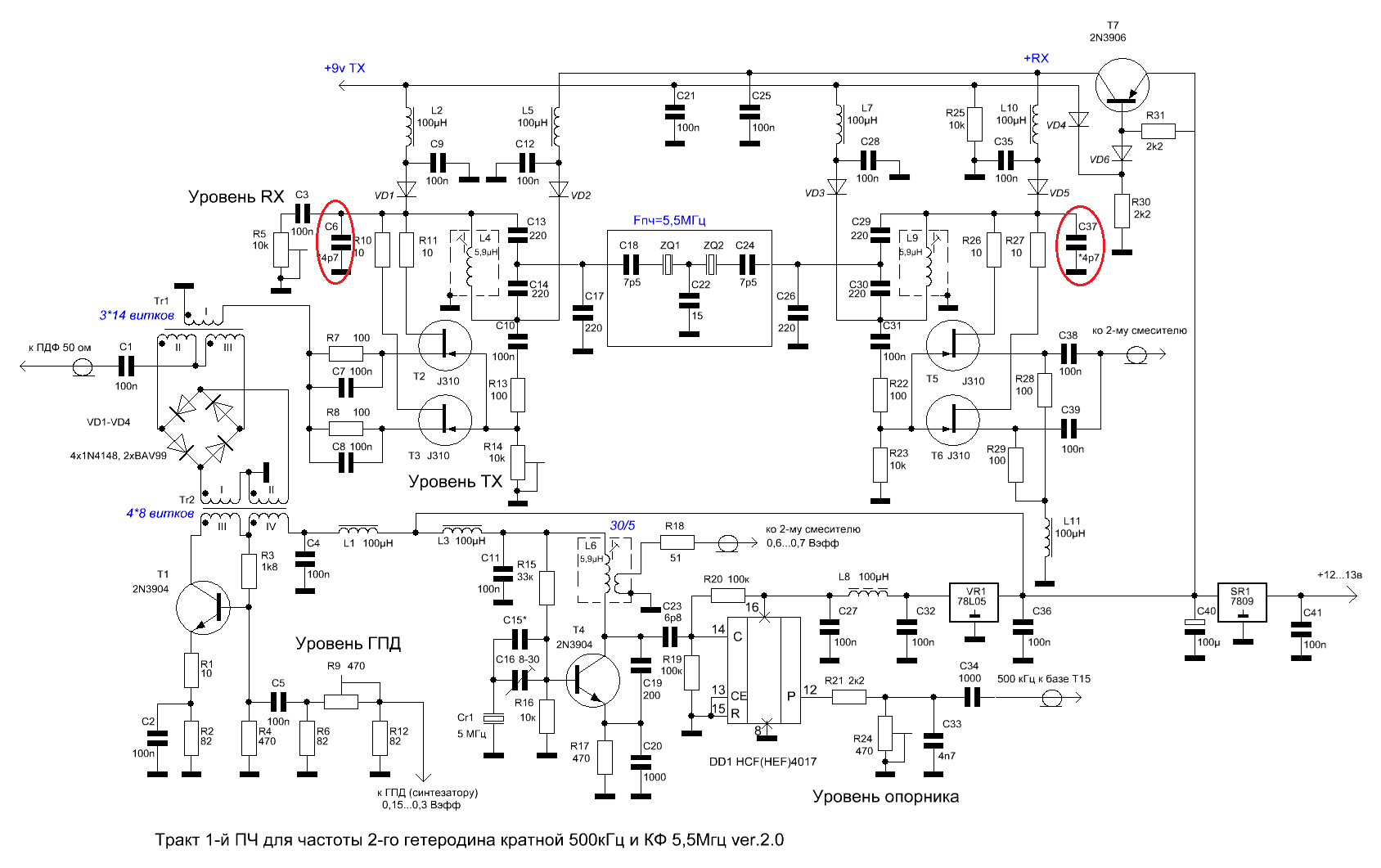

В качестве первой ПЧ, выбрал эту схему:

Сергей Эдуардович, подскажите каково назначение емкостей С6 и С37?

[US5MSQ]

Здравствуйте.
Входная емкость полевиков больше чем выходная. Эти емкости (величина подбирается при настройке) призваны нивелировать разницу, дабы при переключении RX/TX сохранить резонанс контура

[UT5LD]

Благодарю, Сергей Эдуардович.

[DTRDen]

Всём доброго времени суток.
Помогите пожалуйста.
Столкнулся с такой проблемой - при вращении сердечника катушки L4 частота опорного генератора не опускается ниже 514-513 кГц. Выше поднимается, а вот ниже ни в какую.
Куда копать?

[US5MSQ]

Здравствуйте.
Если кварц исправен, то частота генерации никак не может отклониться от 500 кГц больше, чем на 1 кГц. Т.о. или Ваш частотомер врёт или кварц неисправен.

[DTRDen]

Скорее всего кварц. Т.к. генерация есть судя по показаниям осциллографа. А шум в динамике отсутствует.
Частотомер если врёт, то только на десятки Гц.
В понедельник попробую заменить кварц.
Спасибо.

[US5MSQ]

Возможно кварц нормальный, просто Вы не правильно настраиваете опорник - рекомендуемая метода изложена в описании из архива в 1 сообщении viewtopic.php?f=23&t=121

"Проверяем работу опорника - на правом выводе R50 должно быть переменное напряжение 0,7Вэфф (+-0,03В) частотой 500кГц. Если генерации нет, шунтируем кварц емкостью порядка 10-47нФ и сердечником L4 выставляем частоту генерации порядка 500кГц и убираем шунт - частота должна установиться точно 500кГц (+-50Гц). при сильном отличии величины напряжения, требуемого добиваемся подбором R58 и, возможно, С59. Если генерация не появилась и при шунтировании кварца, надо перебросить накрест выводы обмотки связи L4 и далее по приведенной выше методе."

[DTRDen]

Пробовал по этой методике. Зашунтировал кварц конденсатором 10n, генерация отсутствовала вообще. Без него сигнал на R50, есть. Только частота от 513 кГц и выше. Причём чем выше частота, тем больше амплитуда.
Менял местами выводы катушки связи, генерация отсутствовала вообще.
Может с катушкой намудрил.

[US5MSQ]

Если с конденсаторм нет генерации, значит каскад неисправен, ищите ошибку в монтаже или неисправную деталь
