Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[ur5gec]

Друзья поделитесь пожалуйста кто как подружил синтезатор Ёжик v.3 и radion? Возможности приобрести плату сопряжения нет так как нахожусь на левобережной Херсонщине. Может кто-то иначе поступил? Заранее благодарен.

[US5MSQ]

Здравствуйте.
Поясните, в чём конкретно возникли трудности? Плату сопряжения можно выполнить на обычных выводных компонентах на типовой макетке. "Цифровые " транзисторы просто заменяются на обычные с базовыми резисторами порядка 4,7 кОм.

[ur5gec]

Здравствуйте, поставить резисторы не проблема, а вот развести плату у меня не очень... Может у кого-то есть готовое решение поделитесь пожалуйста.

[Aleksandr34]

Здраствуйте , подскажите по пч 5.5Mhz , какой уровень сигнала должен приходить с опорника на 12-ю ножку 4017 ?

[Aleksandr34]

Здраствуйте , подскажите по пч 5.5Mhz , какой уровень сигнала должен приходить с опорника на 12-ю ножку 4017 ?

ошибку сделал .. cd4017? cd4017bm просто отказываются работать , купил то что было в магазине .

[US5MSQ]

Здраствуйте , подскажите по пч 5.5Mhz , какой уровень сигнала должен приходить с опорника на 12-ю ножку 4017 ?

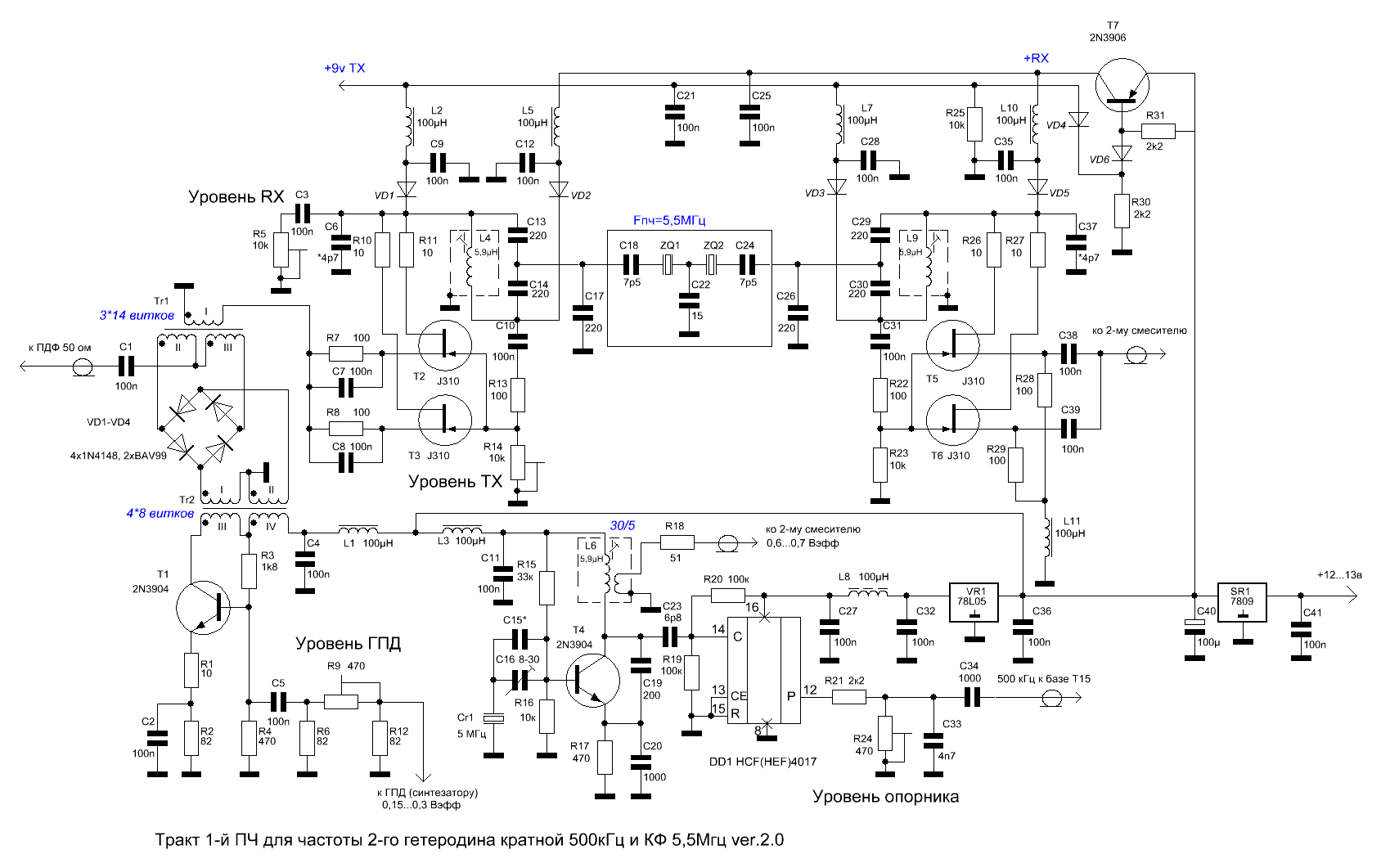

Здравствуйте. немного не так - сигнал опорника частотой 500 кГц должен выходить с 12-й ножки 4017 и через делитель напряжения R21R24C33, которым выставляется оптимальный уровень опорника, подаётся на детектор/модулятор основной платы. Причём непосредственно на 12 ноге это должны быть импульсы частотой 500 кГц и размахом (от пика до пика) примерно равным напряжению питания ИМС, т.е. 5в. Не все cd4017 могут при 5в питания устойчиво работать от 5 МГц. Из мной проверенных на практике это 74HC4017 или показанная на схеме HEF4017

[Aleksandr34]

напутал с работой имс , не думал что трудно будет найти такую микросхему , а что скажете на счет советского прома К561ИЕ8? Можно ее применить что бы опять на грабли не наступить )

[US5MSQ]

Я выше написал, какие ИМС рекомендую, всё остальное можете сами попробовать, но шансов на успех немного

[Aleksandr34]

Сергей Эдуардович , добрый день .
Вчера возился с имс 7400 оказывается она работает, но при условии что сигнал будет от 400Мв и выше Pk-pk, стабильность до 5.6Mhz если сигнал брать с катушки связи опорного генератора и подавать на 14-ю ножку через конденсатор то все нормально и на выходе получаю 500Khz. Транзисторы в опорном генераторе подбирал с наибольшим коэффициентом усиления пока такие результаты

[US5MSQ]

Лед тронулся... Вот и славно
