Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[Aleksandr34]

Здраствуйте. Подскажите какой уровень опорника на второй пч должен быть? По осциллографу пик-пик после делителя 180 мв максимальный размах

[US5MSQ]

Здравствуйте.

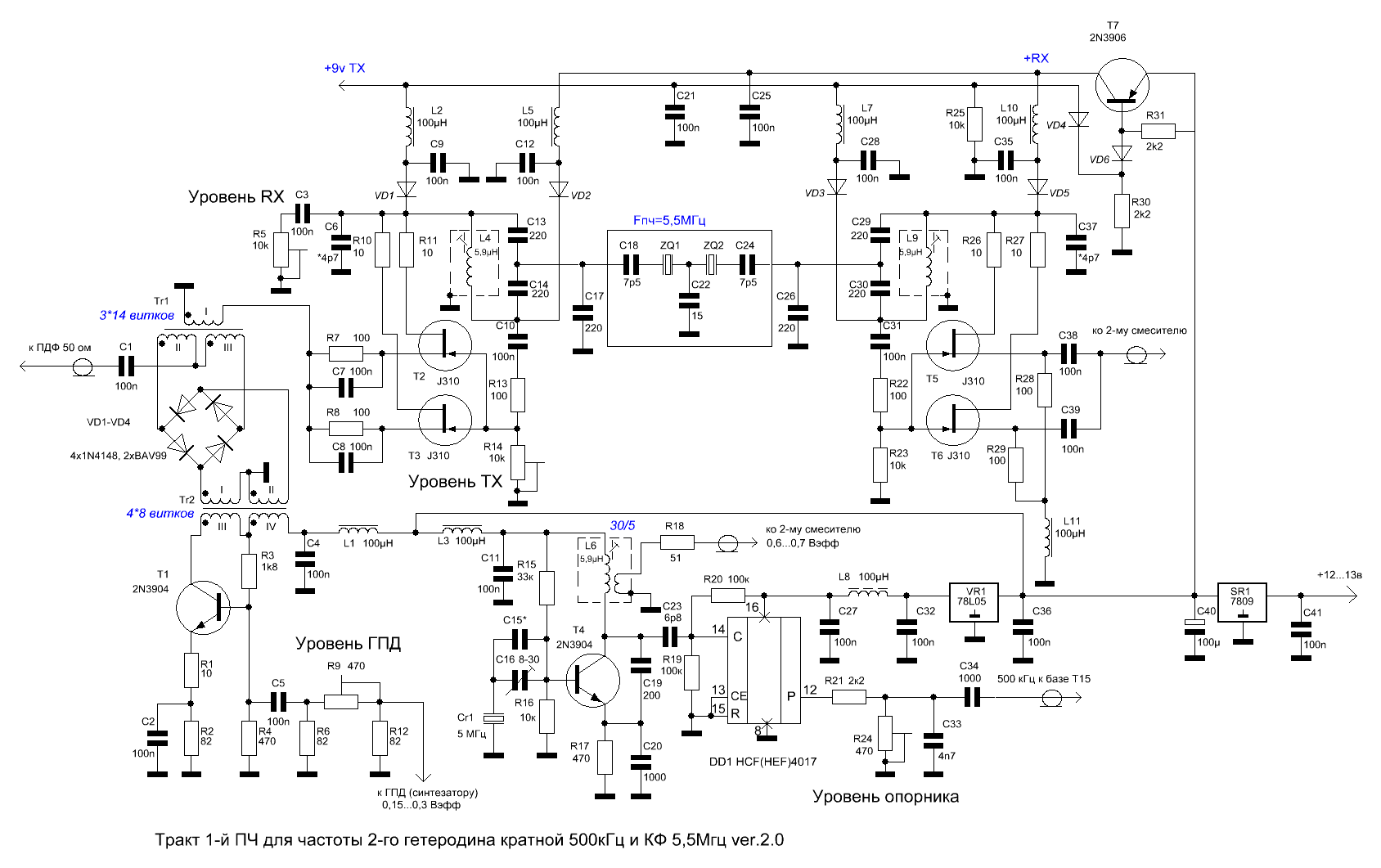

Требуемый уровень опорника - примерно 1,1-1,2 Вэфф (3,3-3,6 В Up-p) измеряется на основной плате на обмотке связи настроенного в резонанс контура L4 или правом (по схеме) выводе резистора 51 Ом.

[Aleksandr34]

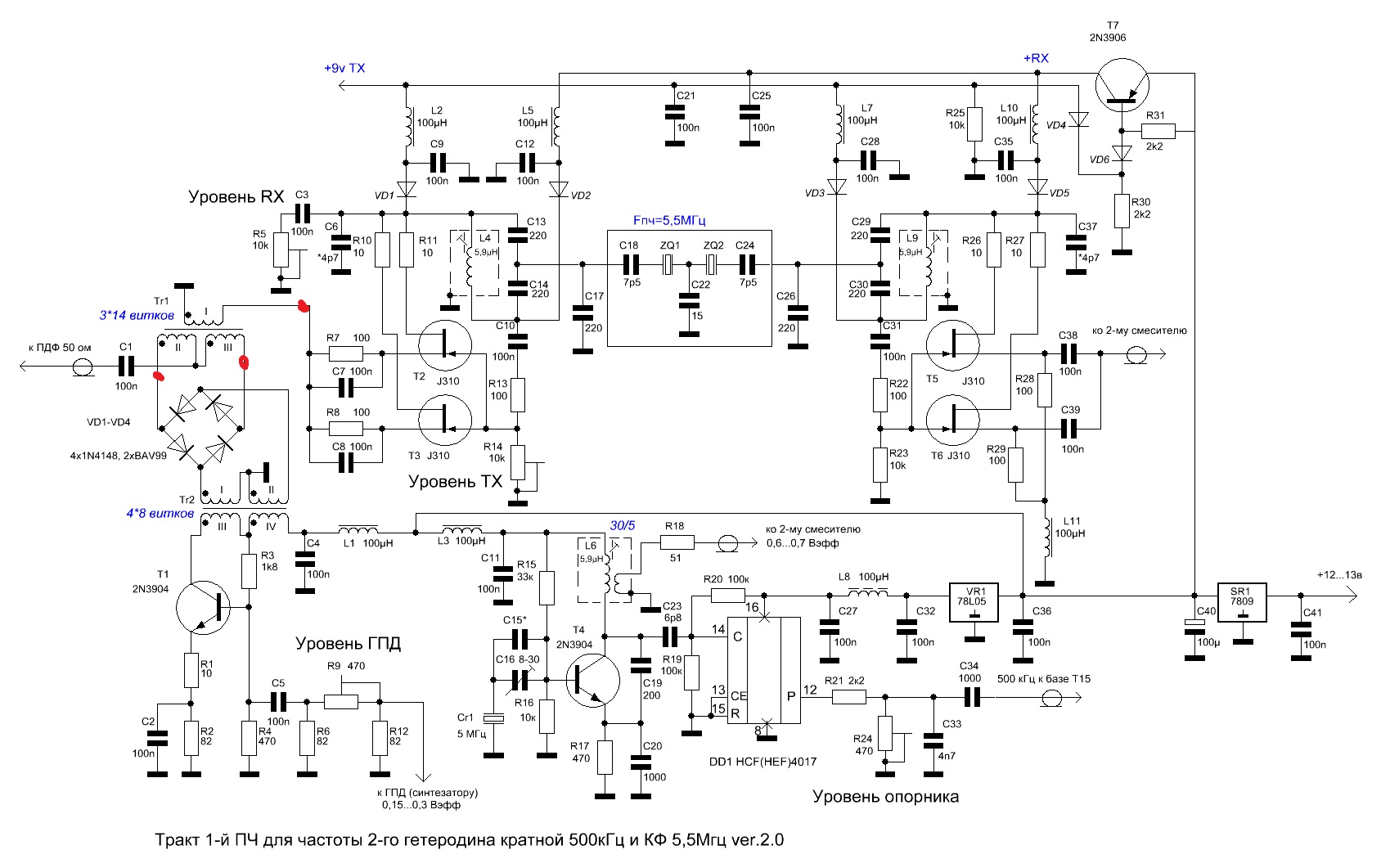

не хотелось бы флудить.. нету чуйки совсем , на картинке отметил точки касаюсь отверткой есть реакция , а где пдф подключается нету реакции , трансформатор уже перематывал не раз , не пойму в чем дело , может в кольце дело? Мотал на зеленом и такие же стоят в основной плате. Или все таки напартачил с подключением

[Aleksandr34]

Здравствуйте.
Требуемый уровень опорника - примерно 1,1-1,2 Вэфф (3,3-3,6 В Up-p) измеряется на основной плате на обмотке связи настроенного в резонанс контура L4 или правом (по схеме) выводе резистора 51 Ом.

На конденсаторе С34 такой же уровень должен быть ? 500Khz который подключается к базе Т15"

[US5MSQ]

Проверьте фазировку транса. Если есть измеритель индуктивности -можно измерить прямо на обесточенной плате индуктивность одной выходной обмотки и двух сразу -в последнем случае индуктивность должна быть примерно в 4 раза больше. Или же осциллографом с малоемкостным делителем, тоже на обесточенной плате, подать с ГСС на входную обмотку сигнал амплитудой порядка 100-150 мВэфф( 300-450 мВ Up-p) , при этом на крайних выводах вторичной обмотки напряжение должно быть примерно в 2 раза больше

[US5MSQ]

На конденсаторе С34 такой же уровень должен быть ? 500Khz который подключается к базе Т15"

Ну конечно же нет, на базе Т15 уровень должен быть меньше на Кус этого каскада, т.е. порядка десятков мВ, но конкретное значение зависит от усиления этого, теперь уже, буферного каскада на транзисторе Т15.
Процесс настройки уровня опорника: сначала настраиваем контур L4 на основной плате в резонанс, а затем регулировкой подстроечного резистора на плате 1-й ПЧ выставляем требуемый уровень.

[Aleksandr34]

Здравствуйте.
Требуемый уровень опорника - примерно 1,1-1,2 Вэфф (3,3-3,6 В Up-p) измеряется на основной плате на обмотке связи настроенного в резонанс контура L4 или правом (по схеме) выводе резистора 51 Ом.

понял спасибо , уровень вообще не дотягивает до 3, 6 up-up всего лишь 625мв.. транзистор подбирал по макс коэффициенту усиления , значит дело катушке хм

[US5MSQ]

Контур L4 обязательно должен быть настроен в резонанс! От бетты Т15 усиление и выходной уровень здесь практически никак не зависит

[US5MSQ]

Прошу прощения, ранее я не правильно указал цифры. Правильно так:
Требуемый уровень опорника - примерно 0,6-0,7 Вэфф (1,8-2,0 В Up-p) измеряется на основной плате на обмотке связи настроенного в резонанс контура L4 или правом (по схеме) выводе резистора 51 Ом

[Aleksandr34]

Прошу прощения, ранее я не правильно указал цифры. Правильно так:
Требуемый уровень опорника - примерно 0,6-0,7 Вэфф (1,8-2,0 В Up-p) измеряется на основной плате на обмотке связи настроенного в резонанс контура L4 или правом (по схеме) выводе резистора 51 Ом

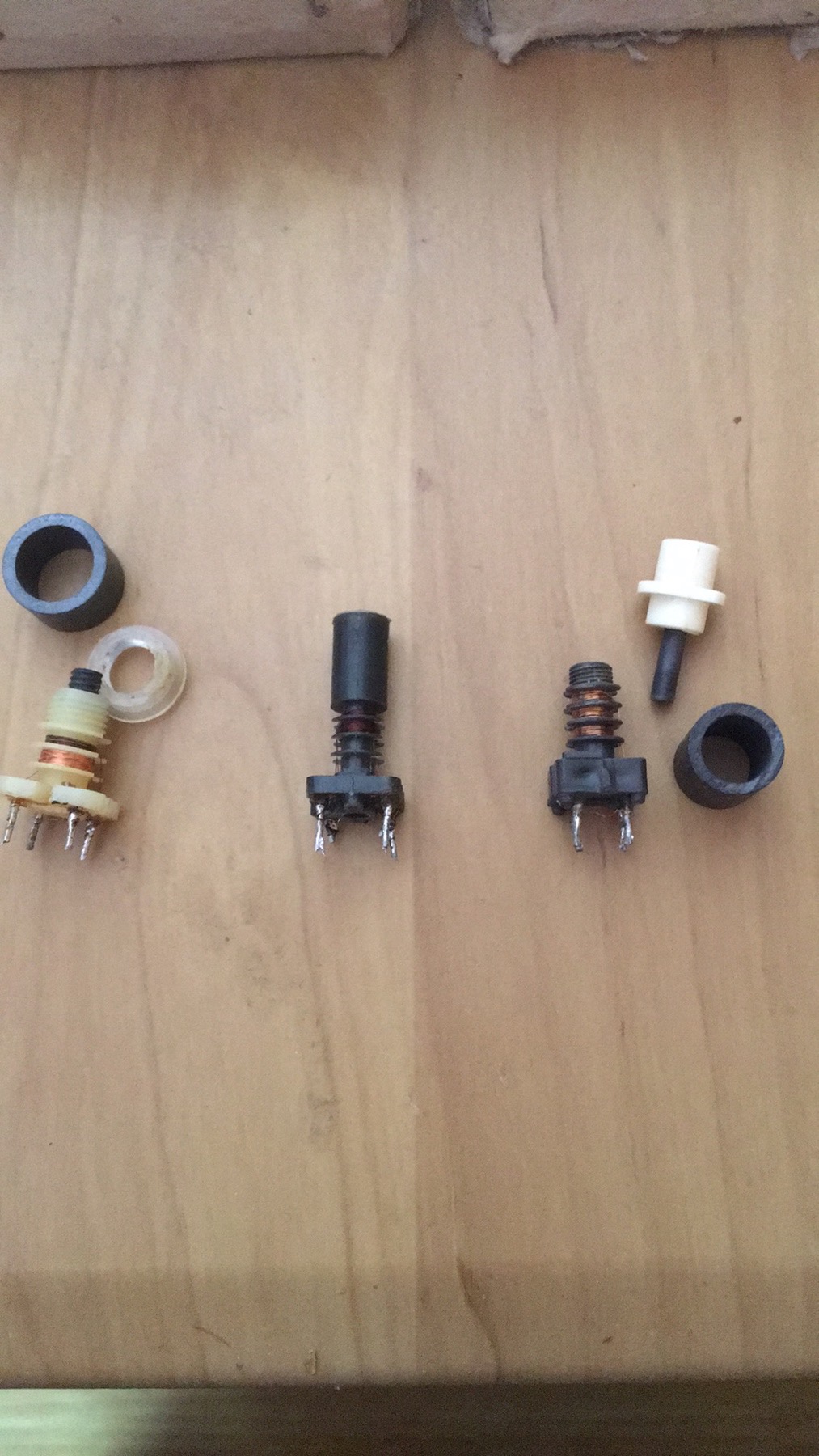

спасибо . Вчера экспериментировал с каркасами теми что на фото . Индуктивность 5.9uh как на схеме и витков столько же вышло 30 ( читал что данные для каркасов от блоков цветности) напряжение либо мало либо велико достигает порядка 8v при резонансе. Катушка связи 10 витков если уменьшать до 5 то резонанс пропадает . Может что посоветуете
