Калибровка S-метра стандартная: на диапазоне 20м (если его нет, то на 40м) подаём на антенный вход 50 мкВ и выставляем показания S-метра на S9.
Подробнее см. в книге Лаповка " Я строю КВ радиостанцию"

[said-97]

Калибровка S-метра стандартная: на диапазоне 20м (если его нет, то на 40м) подаём на антенный вход 50 мкВ и выставляем показания S-метра на S9.
Подробнее см. в книге Лаповка " Я строю КВ радиостанцию"

Спасибо большое!

[said-97]

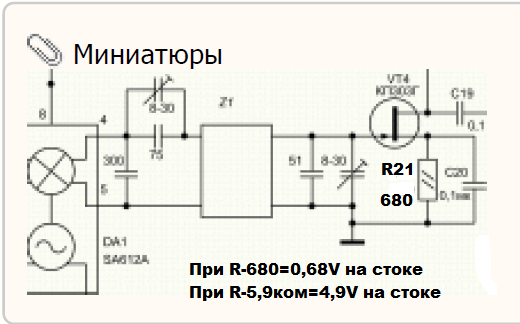

Доброго дня Сергей Эдуардович! С наступающим праздником! Продолжая настройку основной платы решил проверить напряжение на стоке транзистора УПЧ. При номинале резистора который по схеме 680 Ом было меньше вольта. Читая форум с Вашими пояснениями понял, что подбором истокового резистора напряжение на стоке должно быть половину питания. То есть в районе 4,5...5 вольт. Впаяв временно переменный резистор и выставил им напряжение на стоке КП303г 4,9 вольта. Замерял резистор получился аж 5,9 ком. Подскажите пожалуйста неужели такой большой разброс номиналов может быть и правильно ли я понял Ваши пояснения по этому поводу? 8в/2+1=5в. Вот кусочек схемы.

Режимы ГПД и ПЧ выставил делителями напряжения. ПЧ 175мВэфф на всех диапазонах. ГПД 160м-250мВэфф , 80м-245мВэфф , 40м-200мВэфф. Спасибо большое!

[US5MSQ]

Здравствуйте.
Вы всё верно делаете, но если сопротивление стокового резистора соответствует указанному на схеме (проверьте его номинал), то транзистор не самый удачный для этой схемы, хорошо бы поставить сюда полевик с меньшим напряжением отсечки, желательно не более 3в

[said-97]

Здравствуйте.
Вы всё верно делаете, но если сопротивление стокового резистора соответствует указанному на схеме (проверьте его номинал), то транзистор не самый удачный для этой схемы, хорошо бы поставить сюда полевик с меньшим напряжением отсечки, желательно не более 3в

Спасибо большое за быстрый и полный ответ! Да резистор изначально был впаян согласно схеме 680 Ом. А вот транзистор как раз стоит с большим напряжением отсечки. Больше 3в или в этом пределе. Точно уже не помню. По незнанию специально выбирал с большим. Хорошо тогда подберу с меньшим. Напишу сразу, что когда понял напряжение до 5 вольт шум эфира так же заметно поднялся. Это хорошо слышно на слух так же и по С-Метру видна добавка. Но
и шуметь больше стало. Буду пробовать резонанс выставить.

[boboz74]

Сергей Эдуардович, здравствуйте. Нужна помощь. Собрал унч аматора, был возбуд. убрал, резистором R28, СТАБИЛЬНО РАБОТАЕТ ПРИМЕРНО С 180 - 240 ОМ.
Проверил АРУ, РАБОТАЕТ. А вот отключение унч при передаче нет. Сначало думал полевик не работает, проверил при подключении плюс 12 вольт. на стоке получается земля.
Но вот lm ведет себя как то не так, при шунтирование входа, она перестает работать и начинает грется. Помогает только отключение питания. После этого все приходит в порядок. Что это может быть?
Менял микросхемы, все тоже самое.
Помогите советом.

[US5MSQ]

Здравствуйте.
Попробуйте между 7 выводом и общим проводом подключить конденсатор 100 нФ-10 мкФ.

[boboz74]

Здравствуйте Сергей Эдуардович. НЕ помогло что вы посоветовали.
Начал экспериментировать, выпаял полевик АРУ, и все заработало.
НО, при замыкании плюс 12, греется сильно R27.
Он правда грелся и с полевиком ару. когда унч возбуждался.
Зато сейчас без полевика, поставил R28 33ом. Возбуда нет только при шунтирование унч в динамике слышен писк, секунду. Оптимально R 28 130-150 ом.
Теперь даже не знаю что? ПРОВЕРИЛ ДИОДЫ И ПОЛЕВИК, ВСЕ ЦЕЛЫ.
Или это все таки разводка платы влияет?

[boboz74]

[US5MSQ]

Да, заводка не самая удачная, но скорее всего был виноват полевик, хоть Вы и пишите, что он исправен - при пробое его затвора в моменты когда уровень выходного сигнала превышает порог открывания диодов выпрямителя АРУ через пробитый затвор возникает сильная ПОС и в результате появляется возбуд.
