Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[US5MSQ]

О какой катушке идёт речь? О каком напряжении в резонансе идёт речь? Чем и как измеряли?

[Aleksandr34]

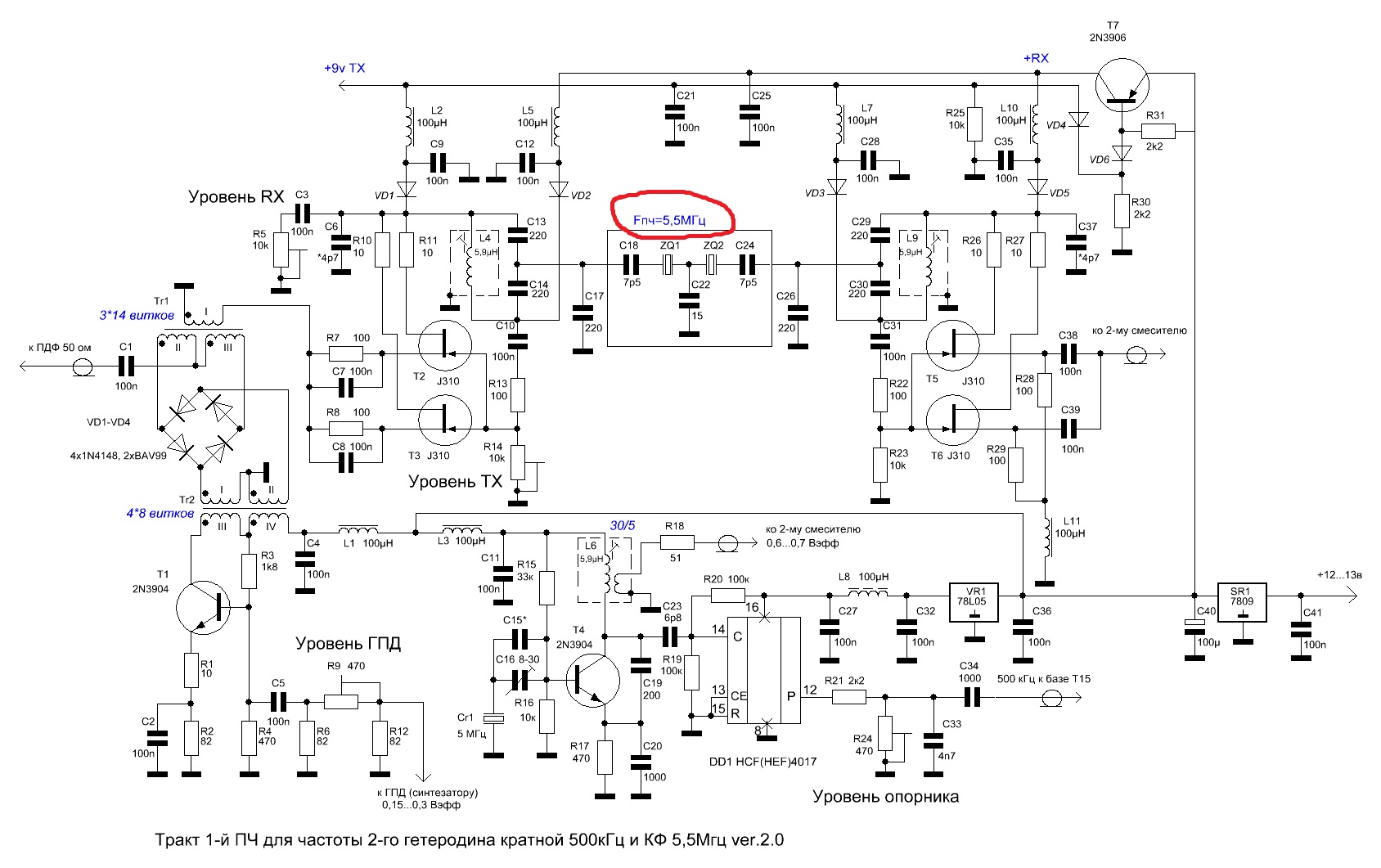

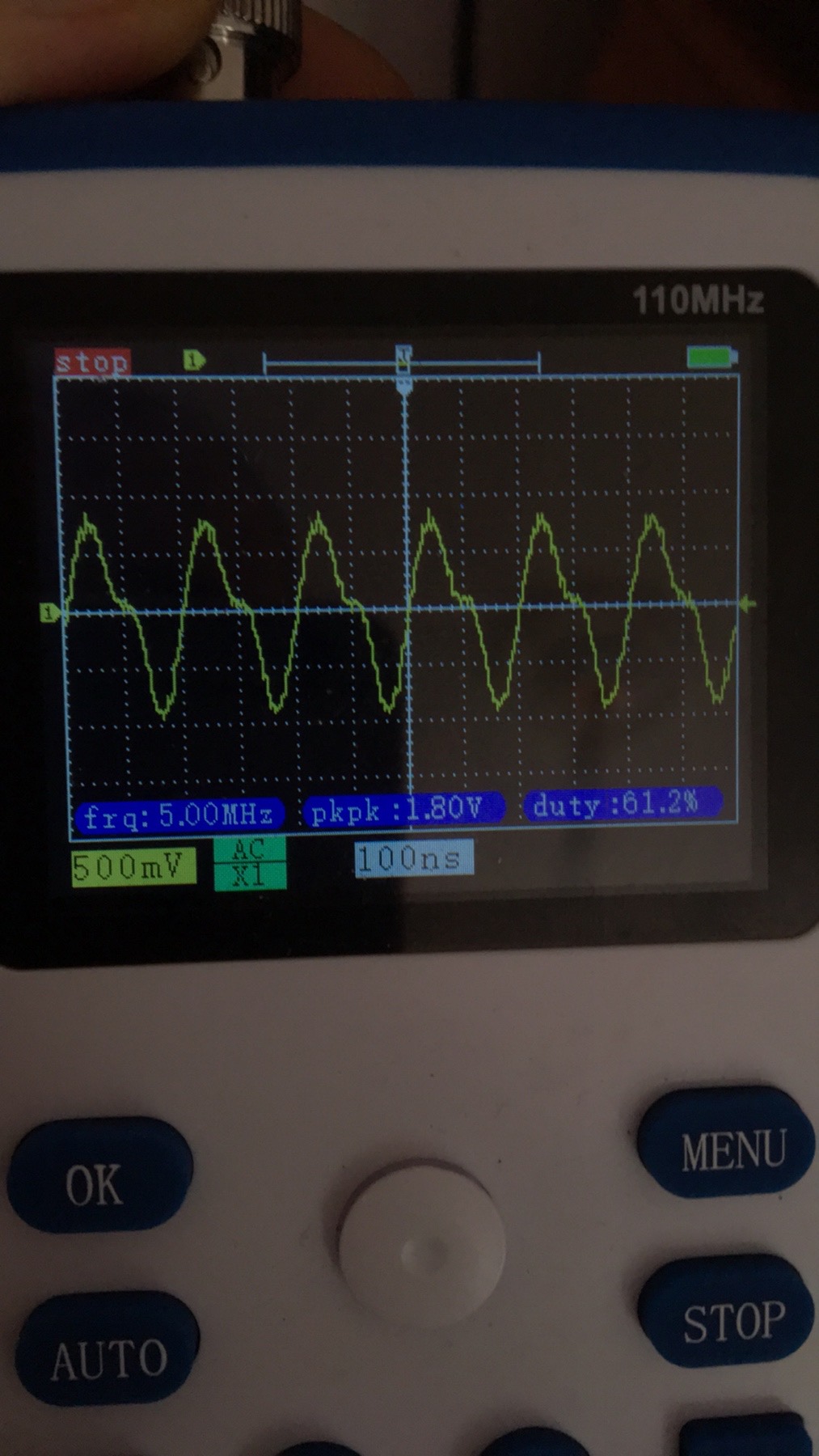

Тапками не бросайте... Получалось очень интересно : с опорного генератора 2-й Пч получаю 5Mhz и напряжение то что нужно, а после делителя CD4017 нету ничего .. кручу сердечник о чудо есть 500Khz, но уже на опронике в два раза больше смотрел осциллографом . И тут до меня дошло что так не должно быть то... поставил С23 вместо 6.8pf на 10pf и все теперь после делителя постоянно есть сигнал . Вот такай он конденсатор, а я с катушками мучаюсь . Конечно синусоида не очень вышла

[US5MSQ]

Через тернии к звёздам...(С)
На форму сигнала не обращайте внимания, ступенька образуется при открывании диодов смесителя - значит он работает

[Aleksandr34]

здраствуйте . подключил 1-ю Пч к основной плате "кф" поставил как вы советовали на 4.5Mhz, опорник как на семе на 5Mhz без изменений , на основной плате эмф нижний . При настройке есть сильные Свисты (биение )в динамике как это побороть ? Поясните новичку

[US5MSQ]

Здравствуйте.
Я уже не раз писал, что не обладаю экстрасенсорными способностями. Хотите получить правильный совет - давайте больше информации
Что это за "КФ"?
Что настраивали - этот "КФ", ГПД или синтезатор (какой?)?
Если перестраивали ГПД, то на каких диапазонах слышны "свисты"?
на каком-то одном или на всех? какой характер этих "свистов", они возникают на каких-то конкретных частотах - укажите их, или с какой периодичностью по частоте, хотя бы приблизительно. Хороши приложить и детальные фото подключений и тракта 1-й ПЧ

[Aleksandr34]

Здравствуйте.
Я уже не раз писал, что не обладаю экстрасенсорными способностями. Хотите получить правильный совет - давайте больше информации
Что это за "КФ"?
Что настраивали - этот "КФ", ГПД или синтезатор (какой?)?
Если перестраивали ГПД, то на каких диапазонах слышны "свисты"?
на каком-то одном или на всех? какой характер этих "свистов", они возникают на каких-то конкретных частотах - укажите их, или с какой периодичностью по частоте, хотя бы приблизительно. Хороши приложить и детальные фото подключений и тракта 1-й ПЧ

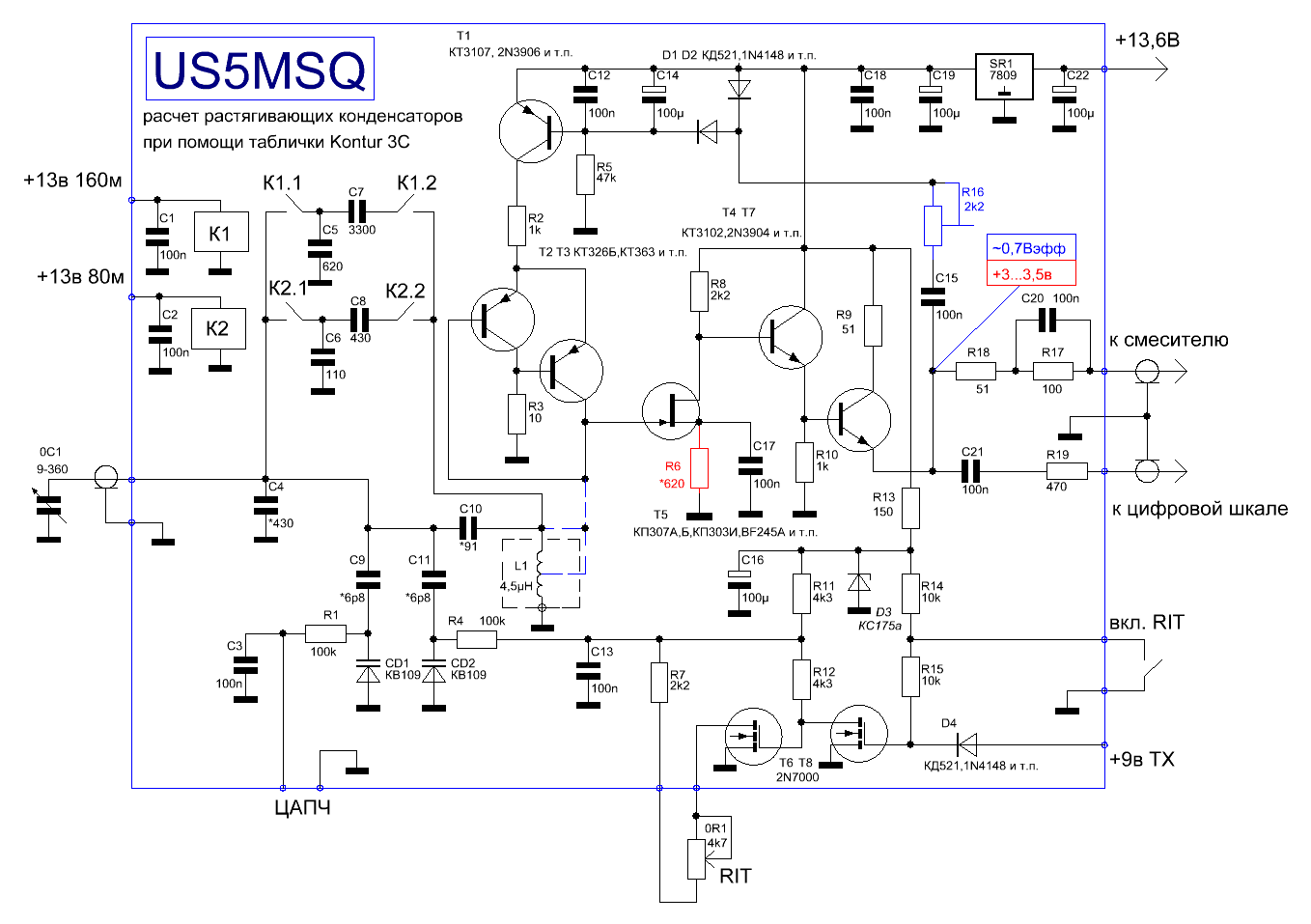

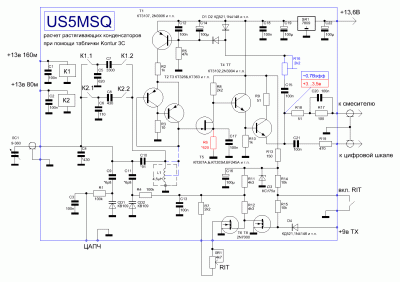

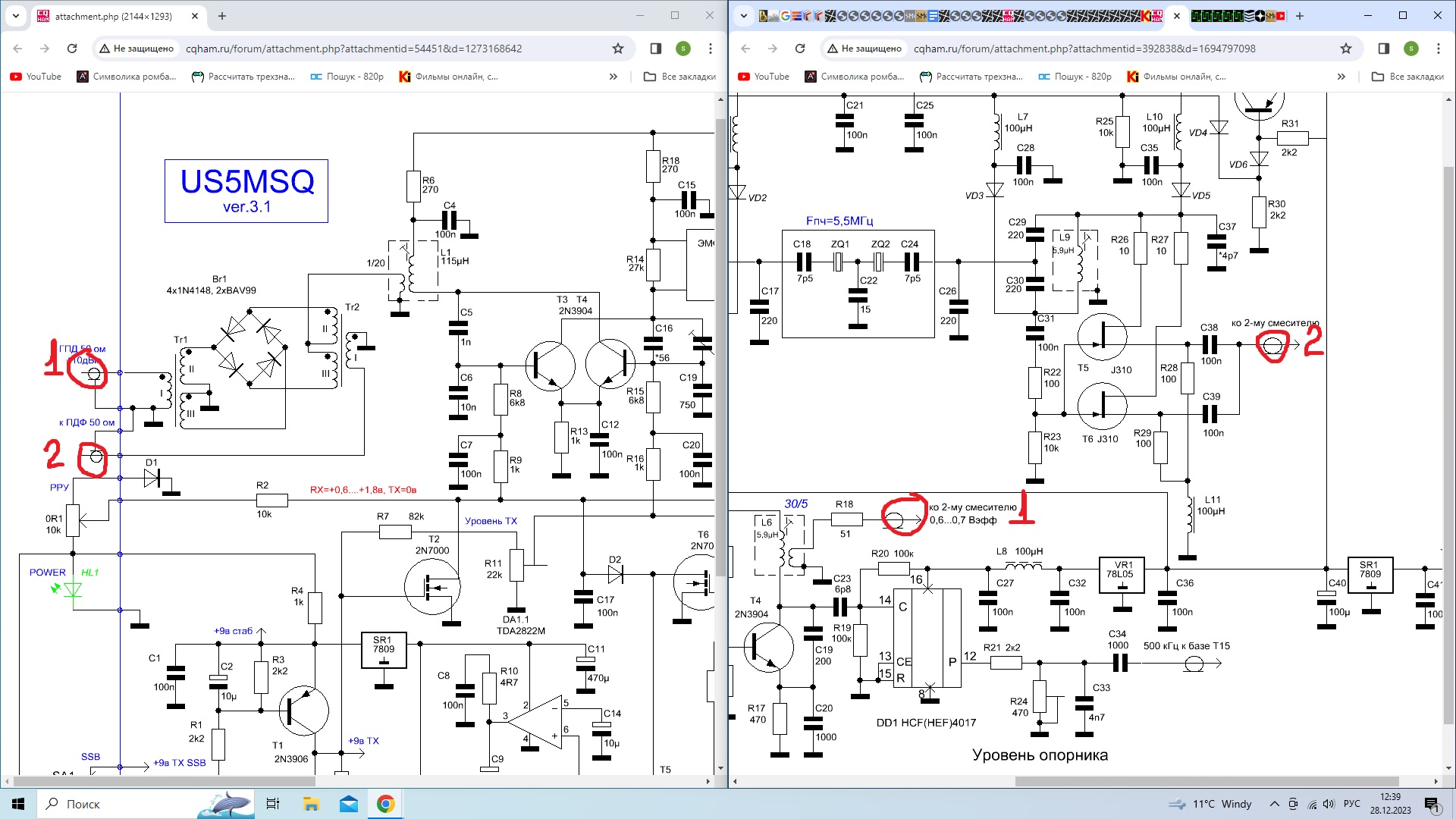

Здраствуйте. Гпд использую из вашей статьи : схему прилагаю , фильтр отметил на схеме . свисты слышны во всем диапазоне ( не имеет значение будь то 20 метров или 40метров ) примерно через 200 Hz перестройки они не зависят от самого фильтра в 1й Пч . Выпаивал кварцы с ПЧ та же ерунда" свистит * . Пч-1 подключал к смесителю основной платы : отметил как проводил подключение к смесителю, остальные как на схеме к базе т15

[US5MSQ]

Если свистит с шагом 200 Гц, это может быть самовозбуждение как истоковых повторителей , так и усилителя сигнала ГПД на Т1 на плате 1-й ПЧ. А может быть вызвано нестальной работой ГПД или других генераторов. Надо искать причину и проверять покаскадно
1. Подключить ГПД и кварц на 500 кГц к основной плате и проверить её работу и работу ГПД.
2. Вместо кварца 500 кГц подключить сигнала 500 кГц с платы 1-й ПЧ и опять послушать работу основной платы.
3. Подключить опять всю плату плату 1-й ПЧ, но вместо ГПД подать сигнал с ГСС, если он конечно есть. Если ГСС нет, то временно подать сигнал ГПД непосредственно на одну ( например IV) вторичную обмотку Тр2, приподняв коллектор Т1 и левую по схеме ножку дросселя L1

[Aleksandr34]

Доброй день . Вчера проводил эксперименты
выяснил что когда подключаю с 1й Пч на основную плату опору тогда и при настройке идут свисты , начал рыть Пч основной платы 1.5V пик-пик на крайнем выводе резистора R50 и если еще уменьшить выходное напряжение, то сигнал "ужасно" искажается .
Подключил 1ПЧ к питанию решил посмотреть форму сигнала после делителя , но как только подключаю гпд к 1й Пч на самом сигнале видны помехи , далее вместо осциллографа подключил шкалу на выход делителя без гпд сигнал 500Khz, но как только подключаю гпд частота удваивается уже не 500 а + 10000 ( в зависимости от положения ротора ), выпаял конденсатор С23 стало меньше . Пробовал его менять на другой больше емкости и меньшей не сильно влияет на картину . Даже с этими номиналами на самой микросхе на 12й ноге 500Khz а на выходе на конденсатора С34 гпд вносит изменения при вращении ротора конденсатора . Очень странно блокирующие конденсаторы повсюду стоят в некоторых и км поставил .
выходит по минусу проходит частота гпд и вносит изменения ?

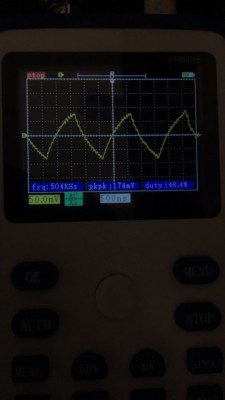

прилагаю картинку форма сигнала без гпд после делителя 1й Пч

[US5MSQ]

Сигнал на осциллограмме нормальный, а некоторые частотомеры могут удваивать показания из-за сильно искаженной формы сигнала 500 кГц. А вот почему она сильно искажается при подключении ГПД, нужно выяснять. попробуйте подключить ГПД напрямую к смесителю, в обход усилителя Т1, как я описывал ранее.

[Aleksandr34]

Сигнал на осциллограмме нормальный, а некоторые частотомеры могут удваивать показания из-за сильно искаженной формы сигнала 500 кГц. А вот почему она сильно искажается при подключении ГПД, нужно выяснять. попробуйте подключить ГПД напрямую к смесителю, в обход усилителя Т1, как я описывал ранее.

искаженный сигнал не удалось заснять так как еле заметно ..
при таком подключении в зависимости от обмоток происходит так же добавление частоты на 3ю обмотку + 3Mhz на 4ю обмотку +7Mhz
очень интересно ... прям
даже с отключенным каскадом усиления идет добавления во дела хотя сам трансформатор не задействован
