Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[US5MSQ]

Я выше разве непонятно написал?
" на верхних - ниже по частоте на частоту ПЧ ( в данном случае 1-й ПЧ=4,5 МГц)" = 14 - 4,5 МГц

[Aleksandr34]

Здраствуйте , я понял , не внимательно прочел
"Лед двинулся" есть прием .
1. обнаружил когда подключаю гпд к 1-й пч то после конденсатора С5 пролазит 5Mhz опорного генератора на смеситель . Отпаял транзистор Т1 и дроссель L1 подключил к 4й обмотки Гпд как вы и писали и теперь на диодный смеситель идет частота гпд , а не опрного генератора что в моем случае было, не понятно почему ...
2. один кварц меня подвел
3. На сколько я понял то трансформатор Т1 если на малом колечке 2200uh, то мотается большее количество витков порядка 20-30 витков приблизительно если большое то соответственно меньше

[US5MSQ]

1. Возможно, есть ошибка на печатной плате или дело в неудачной разводке. В любом случае, при таком мощном выходе ГПД лучше подавать сигнал напрямую, минуя усилитель.
2. Не понял, о чём речь.
3. Я же давал ссылку на описание набора для сборки этой платы, там есть намоточные данные. Для входного траснформатора на кольце с проницаемостью 2200 и диаметре от 7 до 20 мм достаточно 10-12 витков.

[Viktor49]

Сергей Эдуардович , доброго здоровья , разница будет ; УВЧ связан с полевым КП901 , через ТР . на ферритовом кольце а если на горшке , как быть с числом витков , пойдет ? Благодарю за ответы . Виктор .

[US5MSQ]

Здравствуйте.
Если проницаемость и габаритные размеры у кольца и "горшка" примерно одинаковы, то число витков остается прежним.

[UT5LD]

Приветствую Сергей Эдуардович.
Есть задумка подключить TRX RadioN с двумя преобразованиями, к синтезатору Ёжик S2M.

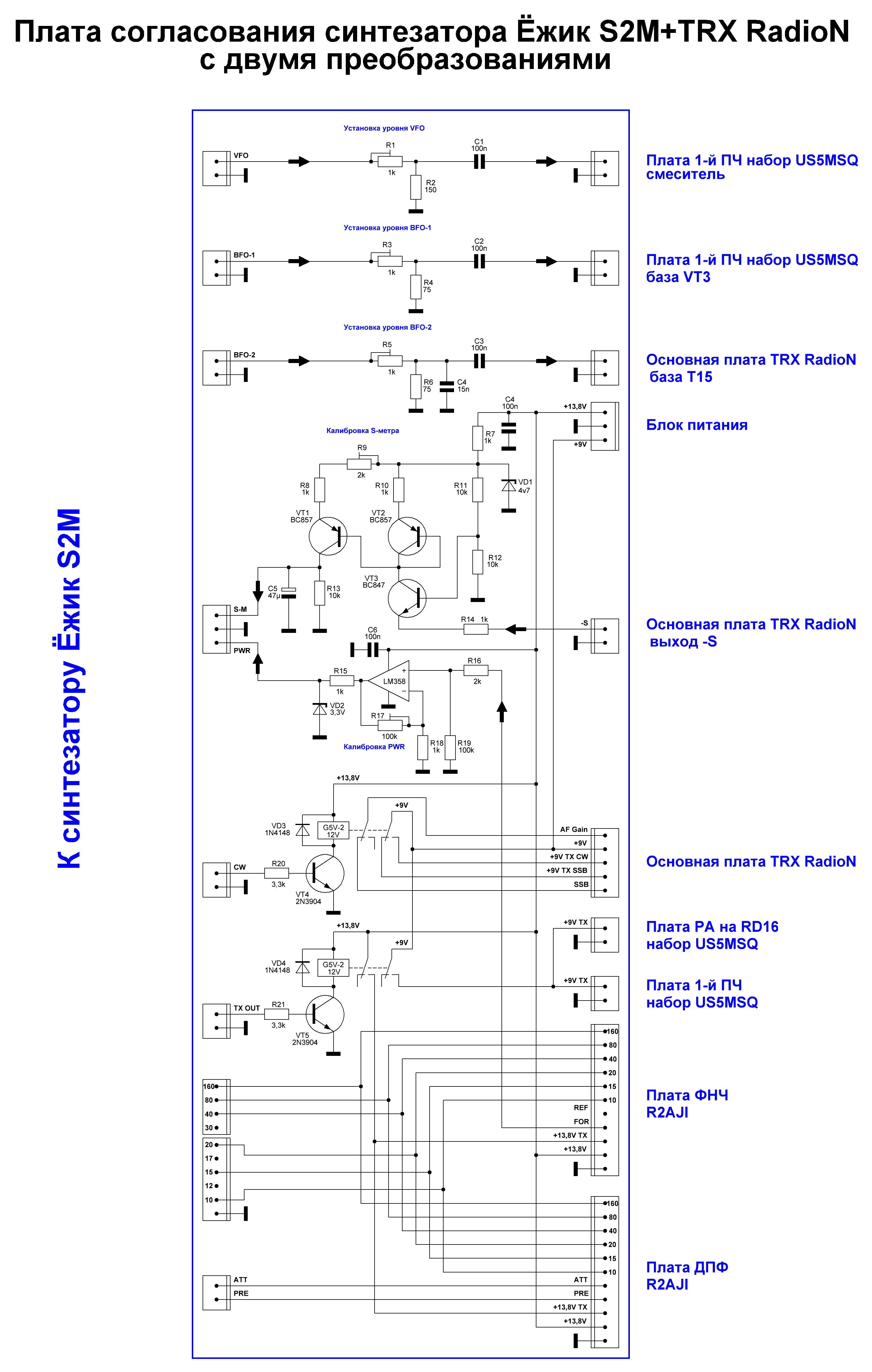

Для этого, нарисовал схему платы согласования.
Но прежде чем приступить к изготовлению платы, решил проконсультироваться с вами.
На 90% трансивер состоит из наборов, которые приобретал у Вас. За исключением плат ФНЧ и ДПФ.
Подскажите, может в схеме платы согласования нужно что-то изменить, добавить или убрать?

[US5MSQ]

Здравствуйте.
Если у Вас диодные смесители, то сигналы VFO и BFO1 лучше подавать напрямую на них с выходов синтезатора через резисторы 51 Ом. При этом в меню синтезатора выставить токи обеих сишек = 6 мА. Напряжение питания +9В лучше брать со стабилизатора на основной плате РадиоНа, подав на неё, как и указано у меня, +13 В. VD1 лучше поставить на 3,3 В. Остальное вроде всё правильно.

[UT5LD]

Сергей Эдуардович, благодарю за консультацию и оперативный ответ.
Изменения внесу.

[UT5LD]

Приветствую Сергей Эдуардович.

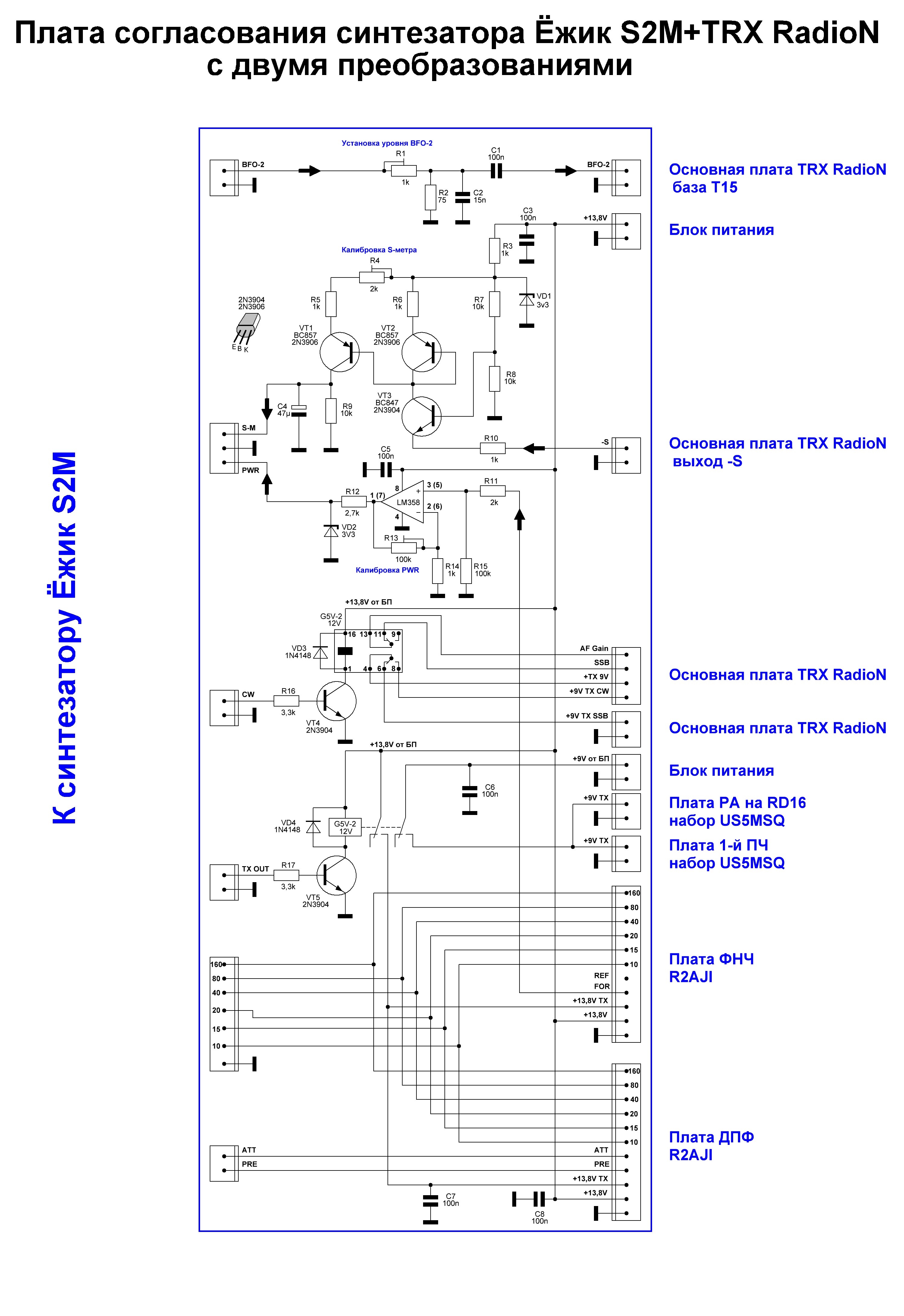

Решил выложить схему платы согласования, в которую внёс изменения согласно ваших рекомендаций, а так-же печатку под неё. Возможно кому-то и пригодится.
Правда печатка получилась довольно большой, но уж как получилось. Возможно найдутся желающие и перетрасируют, чтобы уменьшить размер.
Печатка в формате layout 6.0. (Файл в формате layout к сожалению прикрепить не удалось.)

[US5MSQ]

Здравствуйте.
Чтобы можно было к сообщению прикрепить файл любого формата,например тот же .lay, его нужно сначала нужно заархивировать например ЗИПом
